Активний балансир 5 А 6S–8S EK-C8S5A для Li-ion та LiFePO4 акумуляторів

Активний балансир 5 А 6S–8S EK-C8S5A для Li-ion та LiFePO4

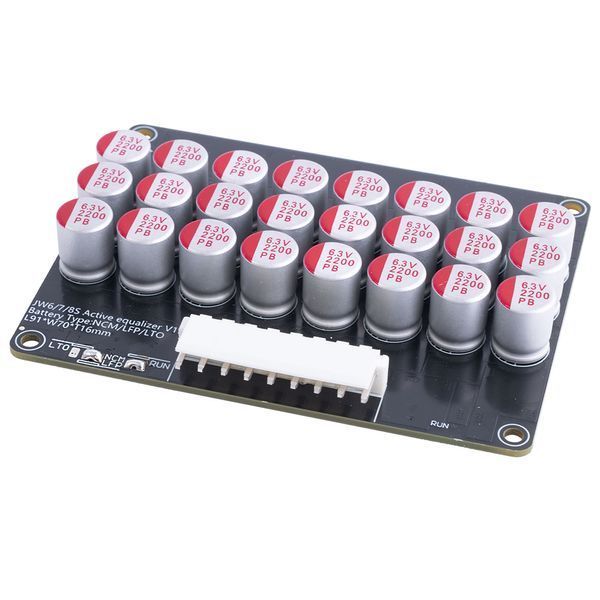

EK-C8S5A — активний ємнісний балансир для акумуляторних збірок 6S–8S. Модуль переносить енергію між комірками з різною напругою замість її пасивного розсіювання та допомагає зменшувати розбаланс у послідовній батареї.

Плата належить до серії «5 А». За даними виробника, фактичний струм балансування залежить від різниці напруг між комірками: орієнтовно 1 А при ΔV 0,1 В, а максимально допустимий робочий струм може досягати 5,5 А.

Основні можливості

• активне ємнісне перенесення енергії між комірками;
• підтримка конфігурацій 6S / 7S / 8S;
• основна сумісність із Li-ion та LiFePO4 у заводському режимі NCM/LFP;
• типова точність балансування близько 5 мВ;
• живлення безпосередньо від акумуляторної батареї — зовнішнє джерело не потрібне;
• автоматичний перехід у режим сну при заниженій напрузі;
• LED-індикація роботи та режиму сну;

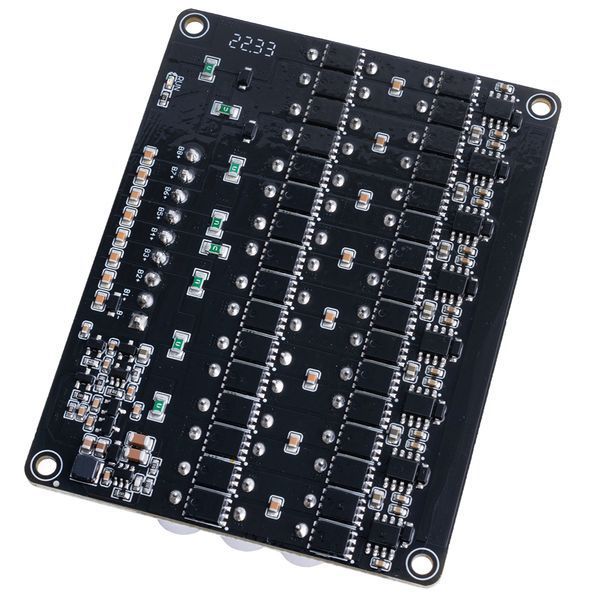

• плата FR-4, мідь 2 oz та захисне конформне покриття.

Технічні характеристики

Важливо: діапазон 2,7–4,2 В описує допустимий робочий режим самої плати NCM/LFP і не є рекомендацією заряджати LiFePO4 до 4,2 В. Межі заряджання та розряджання батареї визначаються BMS і зарядним пристроєм для конкретної хімії.

Як працює балансування

Чим більша різниця напруг між комірками, тим більший струм перенесення. У міру вирівнювання напруг струм зменшується. Для різниці приблизно 0,1 В виробник указує орієнтовний струм близько 1 А.

Де можна використовувати

• Li-ion та LiFePO4 накопичувачі енергії й резервні батареї;
• акумуляторні системи електротранспорту з відповідною кількістю S;
• сонячні та автономні системи живлення;
• ремонт, модернізація та складання батарей, де потрібне активне балансування разом із BMS.

Підключення

1. Визначте фактичну кількість послідовних груп батареї та переконайтеся, що вона входить у діапазон 6S–8S.
2. Перевірте напругу кожної групи мультиметром.

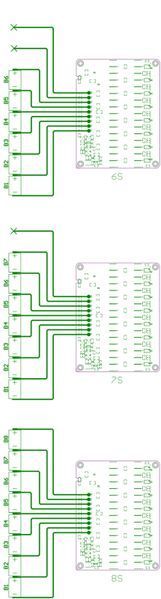

3. Підключайте балансувальні проводи послідовно згідно зі схемою відповідної версії, починаючи від загального мінуса.
4. Перед підключенням роз'єму до плати повторно перевірте порядок проводів і полярність.

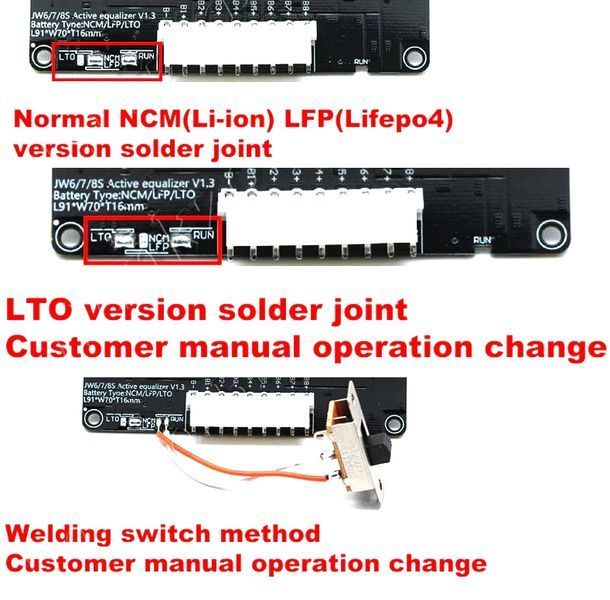

Додаткова підтримка LTO

Плата також має окремий режим LTO. Для цієї серії він є додатковою опцією; основне позиціонування товару — Li-ion та LiFePO4. Для LTO виробник указує робочий діапазон плати 1,8–4,2 В на комірку, перехід у сон нижче 1,8 В та початок роботи приблизно від 1,89 В.

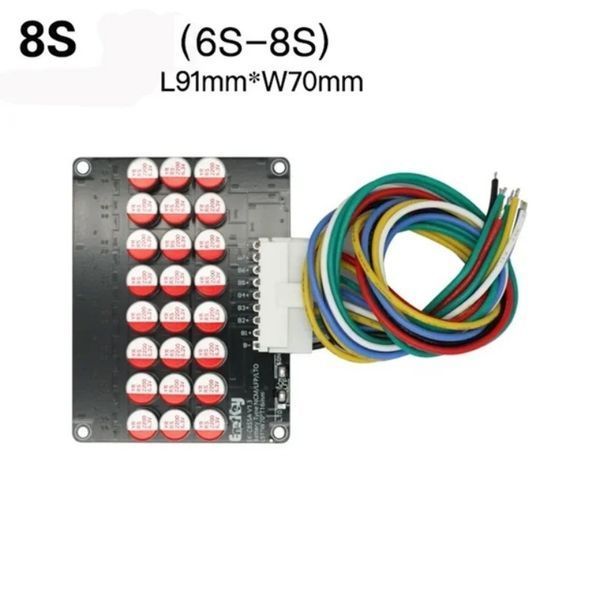

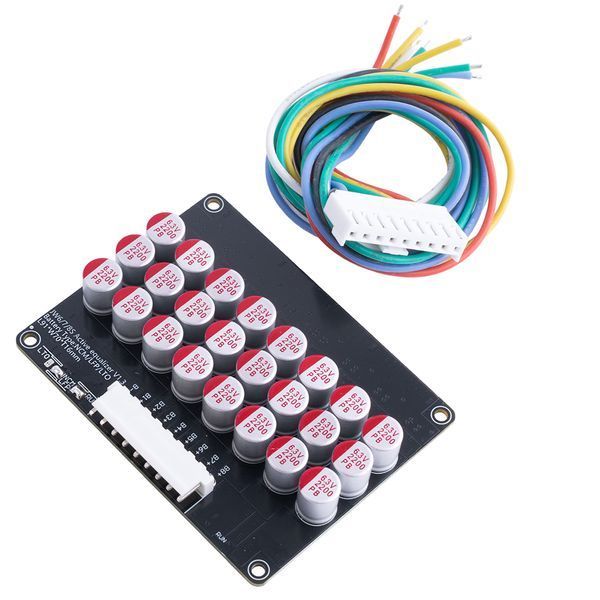

Комплектація

• плата активного балансира EK-C8S5A — 1 шт.;
• балансувальний кабель — 1 шт.

Що не входить у комплект

• BMS;
• акумуляторні елементи;
• зарядний пристрій;
• корпус батареї.

Важливо

• Балансир не замінює BMS і не виконує повний захист батареї від перезаряду, глибокого розряду або короткого замикання.
• Помилковий порядок балансувальних проводів може пошкодити плату.
• Використовуйте тільки кількість S, яку підтримує конкретна модель.
• Плата має захисне покриття, але це не означає, що готовий модуль є водонепроникним.

Поширені запитання

Чому в назві 5 А, а в характеристиках до 5,5 А?

Позначення серії та моделі — 5 А. Виробник окремо вказує максимально допустимий робочий струм до 5,5 А; фактичний струм залежить від різниці напруг між комірками.

Чи потрібне зовнішнє живлення?

Ні. Плата живиться безпосередньо від акумуляторної збірки.

Чи можна використовувати з LiFePO4?

Так. LiFePO4 входить до основного режиму NCM/LFP. Межі заряджання батареї при цьому задаються BMS і зарядним пристроєм.

Коли починається робота в режимі NCM/LFP?

Приблизно від 2,835 В на комірку. Нижче 2,7 В плата переходить у режим сну.

Чи замінює цей балансир BMS?

Ні. Балансир вирівнює комірки, але не замінює функції захисту BMS.

Що входить у комплект?

Плата активного балансира EK-C8S5A та балансувальний кабель.
