ATORCH BW600 WiFi 600 Вт — програмоване електронне навантаження для тих, кому потрібно не просто побачити напругу, а перевірити, як акумулятор, блок живлення, зарядний пристрій або DC-DC перетворювач поводиться під реальним навантаженням.
Для чого потрібен BW600
Пристрій створює контрольоване навантаження і одночасно вимірює основні параметри: напругу, струм, потужність, енергію, ємність і тривалість тесту. Це дає змогу оцінити реальну ємність акумулятора, перевірити стабільність вихідної напруги, виявити просідання під навантаженням і порівняти різні джерела живлення в однакових умовах.
Кому підійде
- майстрам із ремонту та складання акумуляторів;
- сервісним центрам і радіоаматорам;
- розробникам DC-систем і резервного живлення;
- для перевірки Li-ion, LiFePO4, свинцевих та інших акумуляторних збірок у допустимому діапазоні;
- для тестування блоків живлення, зарядних пристроїв, повербанків і DC-DC модулів;
- для перевірки кабелів і контактів на падіння напруги та опір.

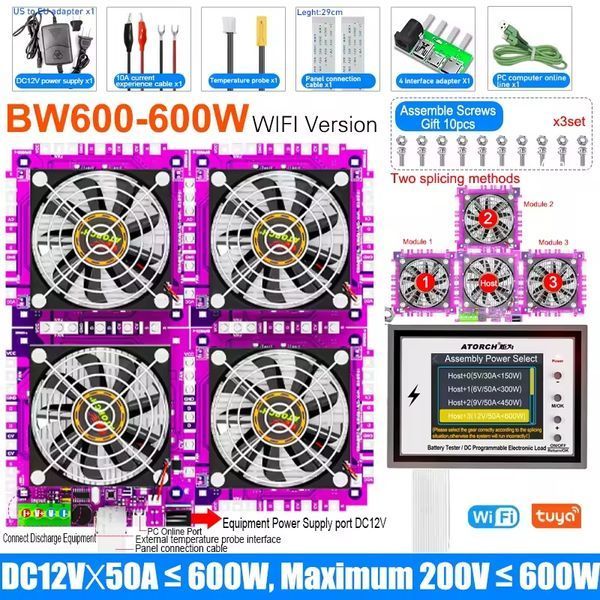

Комплектація 600 Вт
Версія складається з основного блока BW600 потужністю 150 Вт і трьох додаткових навантажувальних модулів по 150 Вт. Разом система може розсіювати до 600 Вт.
- основний блок BW600-150W із дисплеєм — 1 шт.;
- додаткові навантажувальні модулі 150 Вт із вентиляторами — 3 шт.;
- блок живлення 12 В — 1 шт.;
- перехідник US–EU — 1 шт.;
- температурний датчик — 1 шт.;
- силовий кабель із затискачами та наконечниками — 1 комплект;
- кабель підключення панелі — 1 шт.;
- кабель для підключення до ПК — 1 шт.;
- інтерфейсні адаптери — 4 шт.;
- з’єднувальні гвинти — 3 набори по 10 шт.
Що можна вимірювати
- напругу й струм у реальному часі;
- поточну потужність навантаження;
- накопичену енергію Wh;
- віддану ємність Ah або mAh;
- час роботи до заданої напруги відсічення;
- внутрішній опір акумулятора в режимі BRT;
- опір і падіння напруги на кабелі в режимі CT.

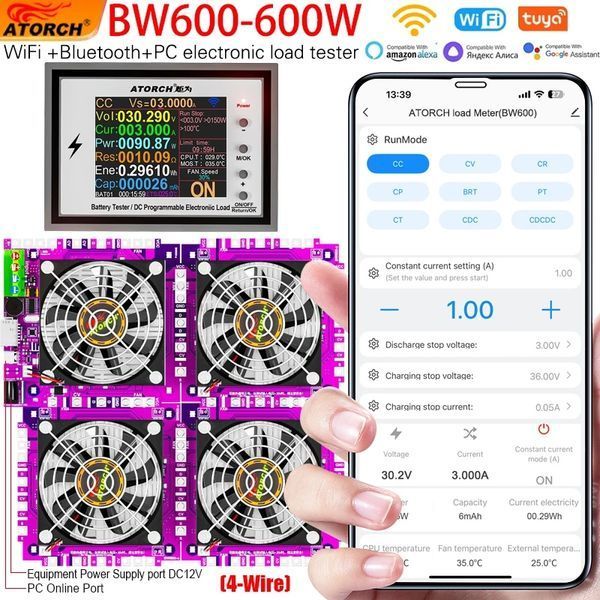

Режими роботи
| CC | постійний струм |
| CV | постійна напруга |
| CR | постійний опір |
| CP | постійна потужність |
| BRT | перевірка внутрішнього опору акумулятора |
| PT | перевірка потужності джерела |
| CT | перевірка кабелю |
| CDC / CDCDC | зарядно-розрядні сценарії за наявності додаткового модуля керування заряджанням |
Керування і збереження даних
- кольоровий IPS-дисплей 2,4 дюйма;
- Wi‑Fi і Bluetooth;
- підтримка Tuya та Smart Life;
- підключення до ПК через HID-кабель;
- перегляд графіків і результатів тесту;
- дво- або чотирипровідна схема вимірювання.
Технічні характеристики
| Модель | ATORCH BW600-600W WiFi |
| Діапазон напруги | 1–200 В DC |
| Діапазон струму | 0,02–50 А |
| Максимальна потужність | 600 Вт |
| Живлення пристрою | 12 В DC |
| Дисплей | IPS, 2,4 дюйма |
| Бездротове підключення | Wi‑Fi, Bluetooth |
| Підключення до ПК | HID |
| Гарантія | 1 місяць від магазину |
Важливі обмеження
- 50 А і 200 В не використовуються одночасно. Реальний допустимий струм визначається формулою потужності та не повинен перевищувати 600 Вт. Наприклад, при 200 В граничний струм становить близько 3 А.
- Штатні гвинтові клеми розраховані на струм до 40 А. Для роботи на більшому струмі потрібне окреме силове підключення проводами.
- BW600 є електронним навантаженням, а не самостійним зарядним пристроєм.
- Для автоматичних зарядно-розрядних циклів потрібен окремий модуль керування заряджанням BW600 і сумісне джерело або зарядний пристрій.
- Необхідно забезпечити правильну полярність, надійні контакти та достатній переріз силових проводів.

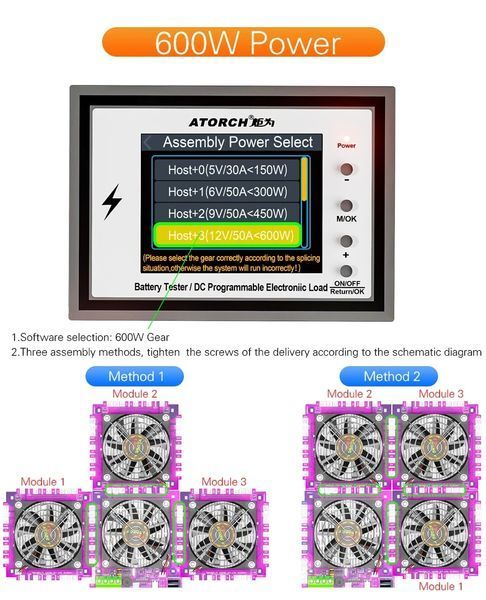

Порівняння конфігурацій BW600
| 150 Вт | основний блок без додаткових модулів |
| 300 Вт | основний блок + 1 додатковий модуль |
| 450 Вт | основний блок + 2 додаткові модулі |
| 600 Вт | основний блок + 3 додаткові модулі — ця комплектація |
Поширені запитання
Чи можна виміряти реальну ємність акумулятора?
Так. Під час контрольованого розряду BW600 підраховує віддану ємність та енергію до встановленої напруги зупинки.
Чи можна тестувати Li-ion і LiFePO4 акумулятори?
Так, якщо напруга збірки та обраний струм перебувають у допустимих межах пристрою. Напругу відсічення потрібно встановлювати відповідно до хімії й конфігурації конкретної батареї.
Чи працює пристрій без Wi‑Fi?
Так. Основні налаштування й вимірювання доступні з дисплея.
Чи можна ним заряджати акумулятор?
Сам BW600 не є зарядним пристроєм. Для заряджання та циклічних тестів потрібні зовнішній зарядний пристрій або джерело і окремий модуль керування заряджанням BW600.
Чому вказано 50 А, якщо клеми розраховані на 40 А?
50 А — максимальний струм електронної частини за відповідних умов. Для струму понад 40 А виробник передбачає силове підключення проводами.
Чи можна використовувати 50 А при 200 В?
Ні. Максимальна потужність комплекту становить 600 Вт, тому при збільшенні напруги допустимий струм зменшується.
Чим чотирипровідне підключення краще?
Окремі вимірювальні проводи зменшують вплив падіння напруги на силових кабелях і дають точніше вимірювати напругу безпосередньо на клемах пристрою, що тестується.
