Як зібрати сумісний акумулятор для Dnipro-M 21V на елементах 21700: повна інструкція Space Power з фото, схемами, BMS, точковим зварюванням і перевіркою.
У цій статті показано приклад збірки 5S2P 21700, але логіка підходить для всієї лінійки комплектів Space Power під Dnipro-M: 5S1P, 5S2P, 5S3P і 5S4P. Матеріал зроблений так, щоб майстер швидко знайшов потрібний етап, а новачок міг зрозуміти послідовність робіт, контрольні точки і місця, де помилка може дорого коштувати.
Кому підійде ця стаття
Швидкий маршрут, контрольні точки, фото етапів, нюанси BMS, нікелю, термодатчика і фінальної перевірки.
Пояснення простими словами: що таке 5S, 1P/2P/3P/4P, чому потрібне точкове зварювання і де ризики.
Допоможе зрозуміти, що входить у комплект, які елементи вибрати і коли вигідніше замовити готовий акумулятор з гарантією.
Швидкий маршрут для майстра
Це коротка карта всієї збірки. Якщо ви вже маєте досвід з Li-Ion акумуляторами, можна йти за цим списком і відкривати тільки потрібні етапи. Якщо збираєте вперше, краще не пропускати детальні пояснення нижче.
| Етап | Що зробити | Контроль |
|---|---|---|
| 1. BMS | Випаяти контакти і DC-роз'єми. | Контакти не погнуті, плата не перегріта. |
| 2. Контактна плата | Впаяти контакти, DC-роз'єм, дроти, підсилити доріжки. | Плюс, мінус і заряд не переплутані. |
| 3. PETG-верх | Закріпити контактну плату у верхній кришці. | Контакти рівні, дроти без натягу. |
| 4. Елементи | Перевірити напругу, наклеїти кільця, ущільнити. | Елементи однакові й готові до встановлення. |
| 5. Холдери | Розкласти елементи згідно зі схемою. | Полярність перевірена двічі. |
| 6. Зварювання | Приварити нікелеві пластини, за потреби додати другий шар. | Точки рівні, без прогарів і слабких місць. |

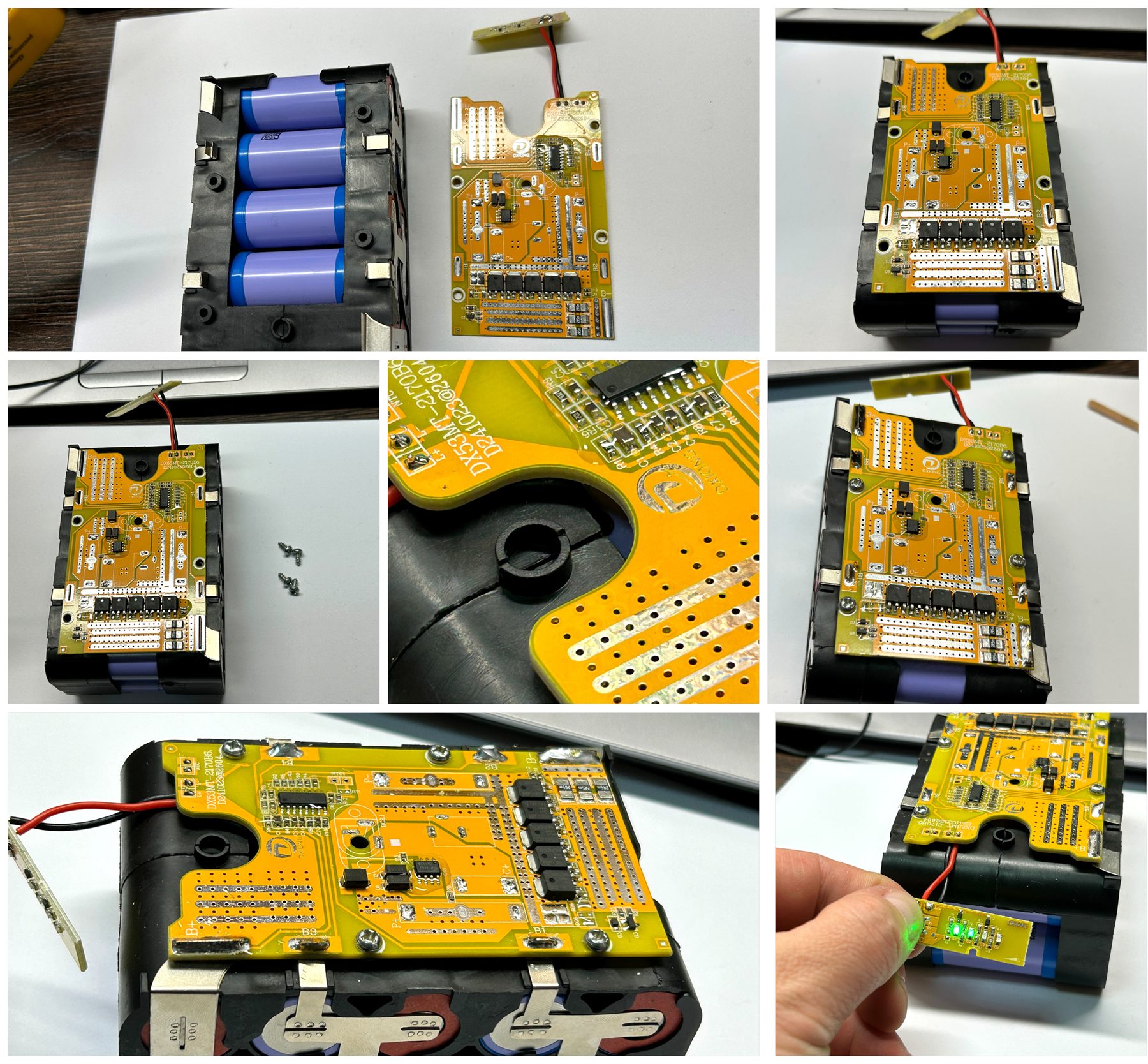

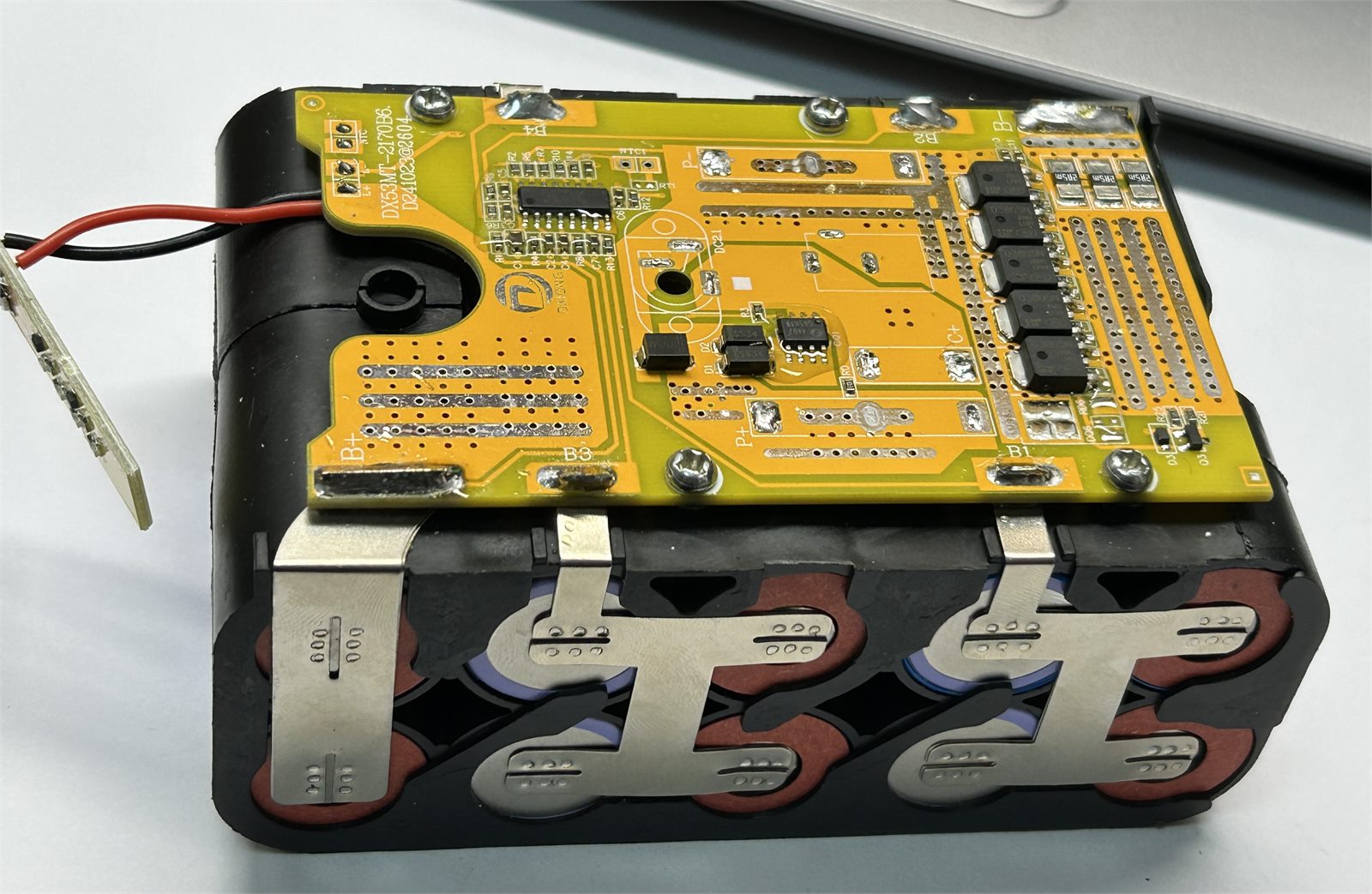

| 7. Монтаж BMS | Встановити BMS, розмістити термодатчик, пропаяти контакти. | Термодатчик на елементах, BMS працює. |

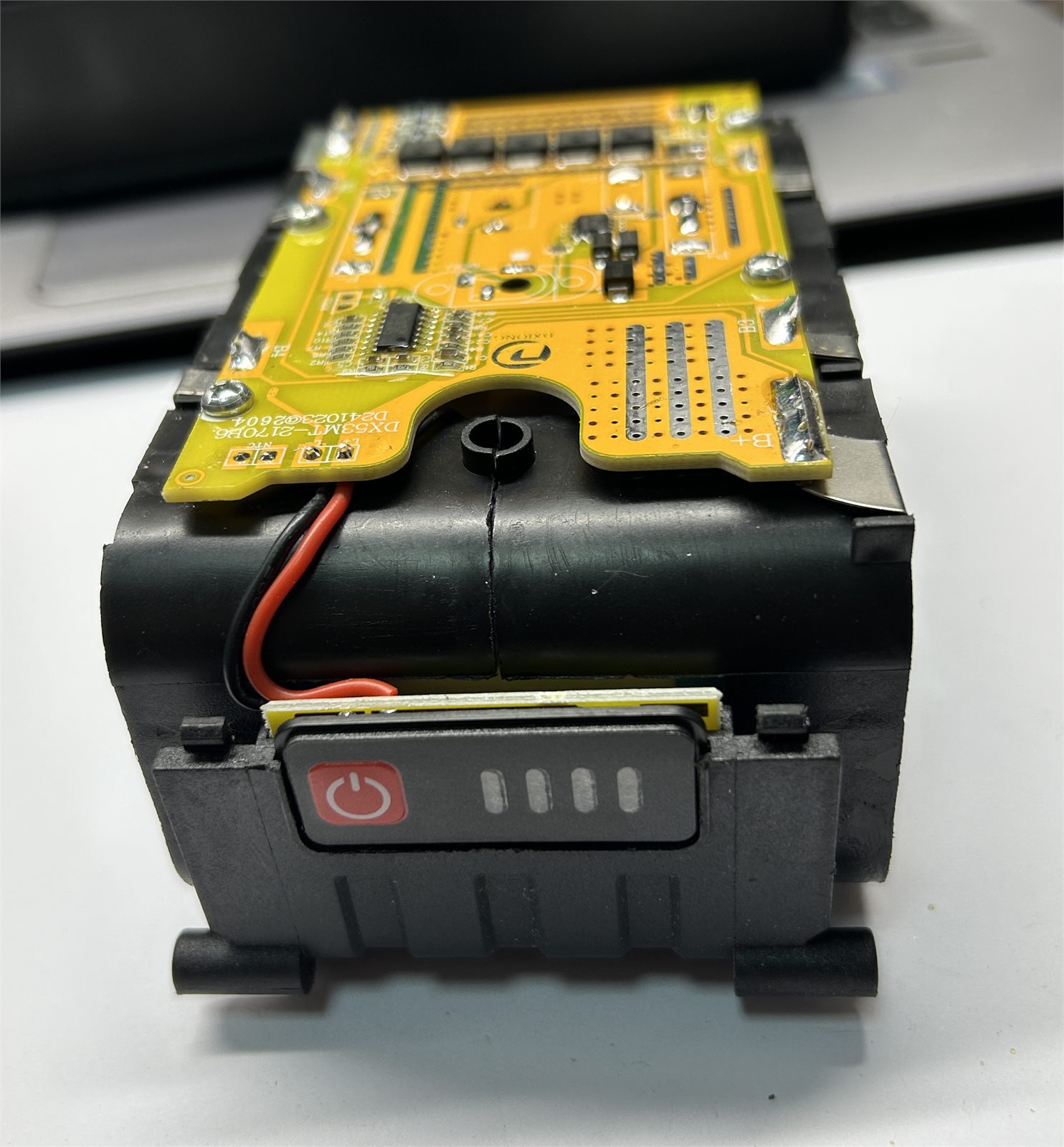

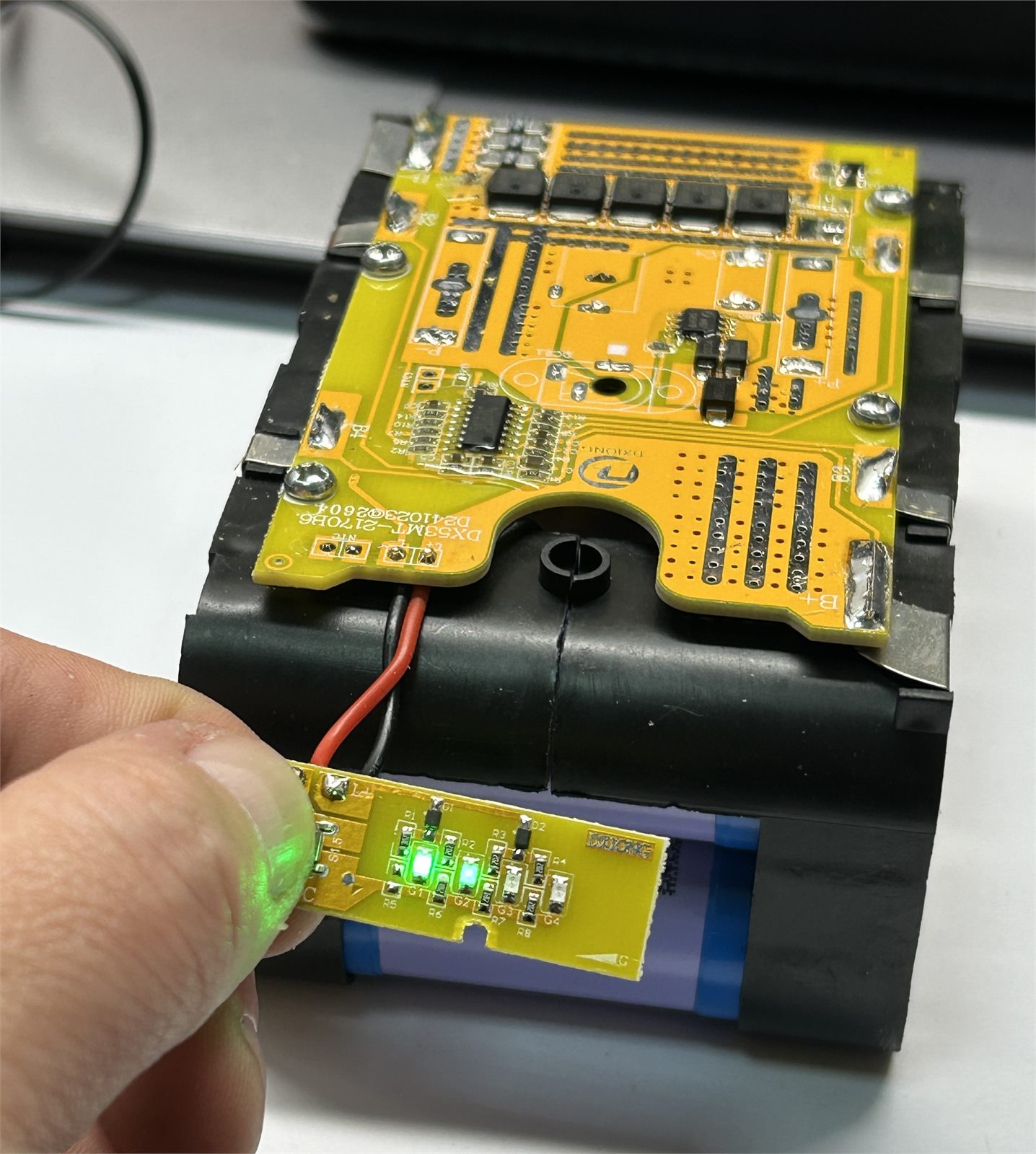

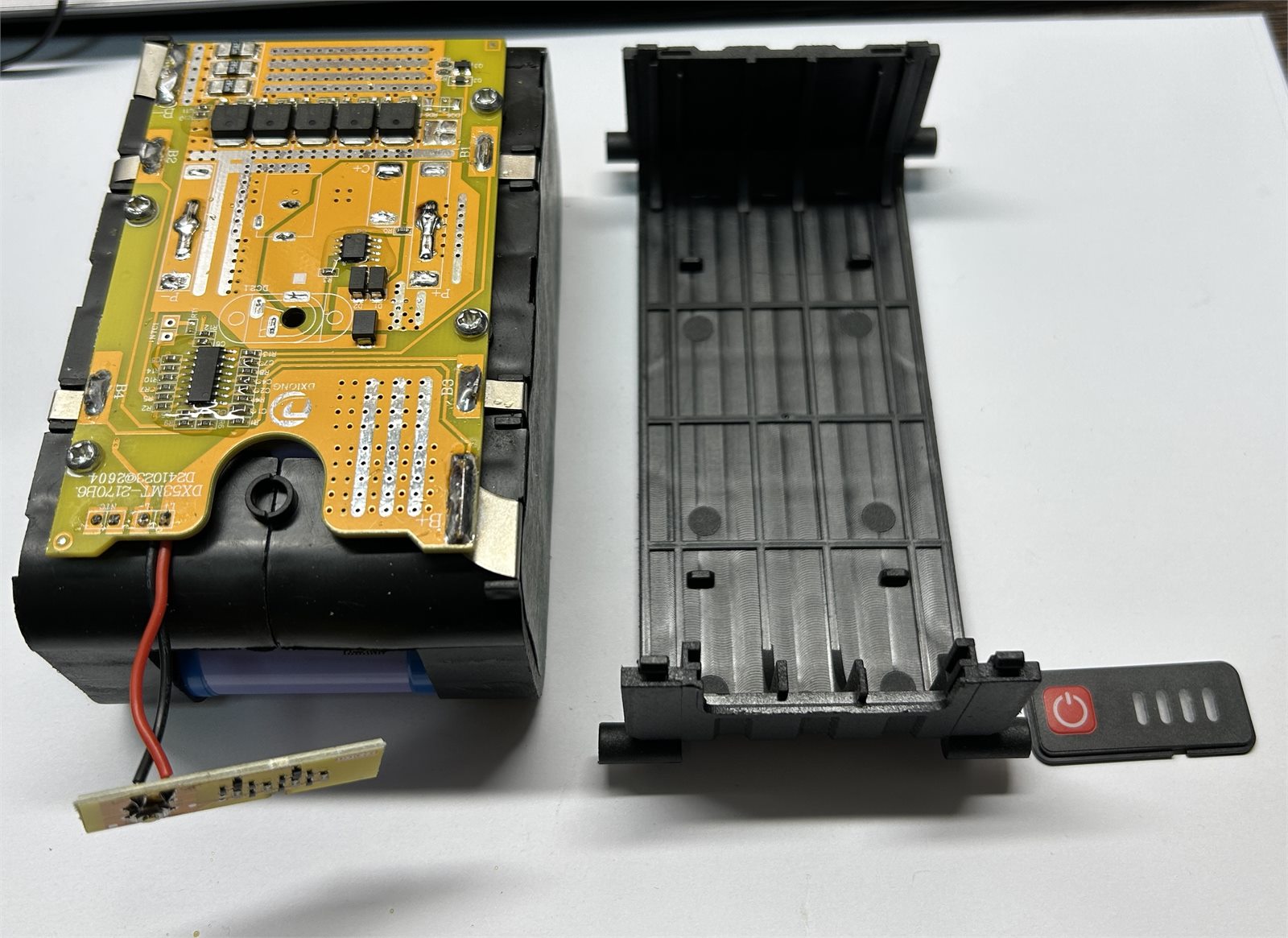

| 8. Ізоляція | Додати діелектрик, встановити блок у корпус, перевірити індикатор. | Немає місць для короткого замикання. |

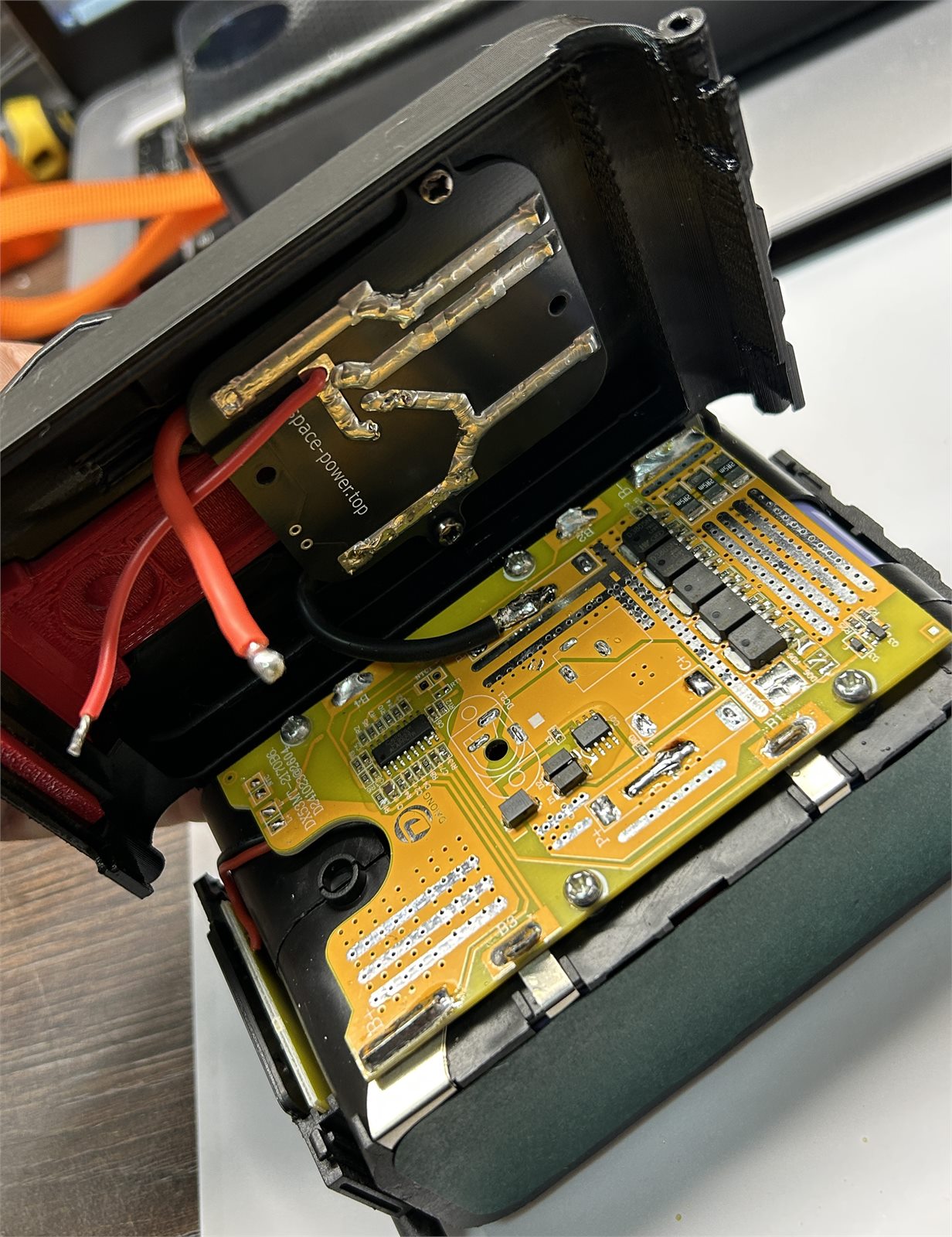

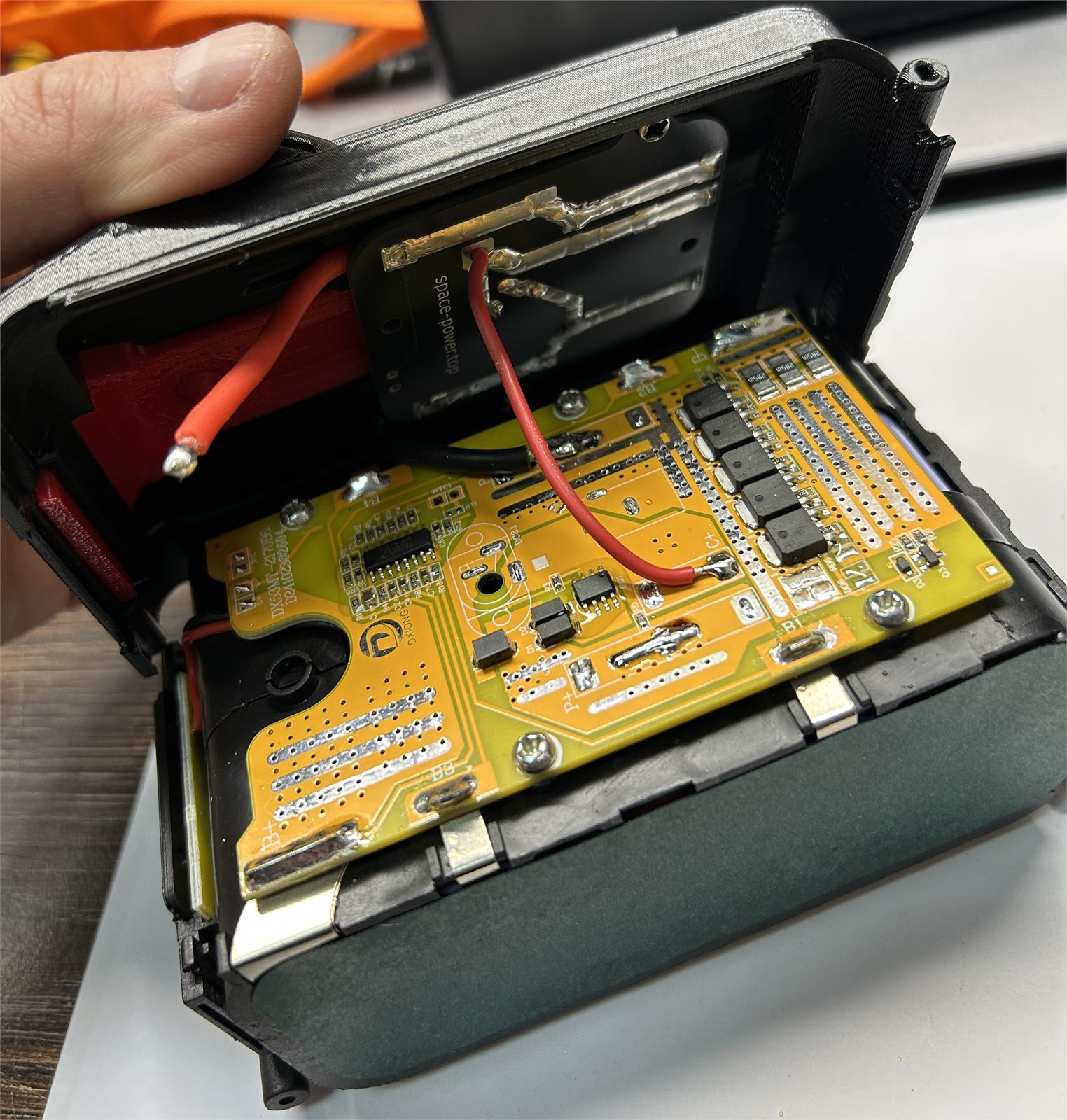

| 9. Верхня кришка | Припаяти плюс, мінус і заряд, укласти дроти, поставити пружину. | Дроти не затиснуті, полярність правильна. |

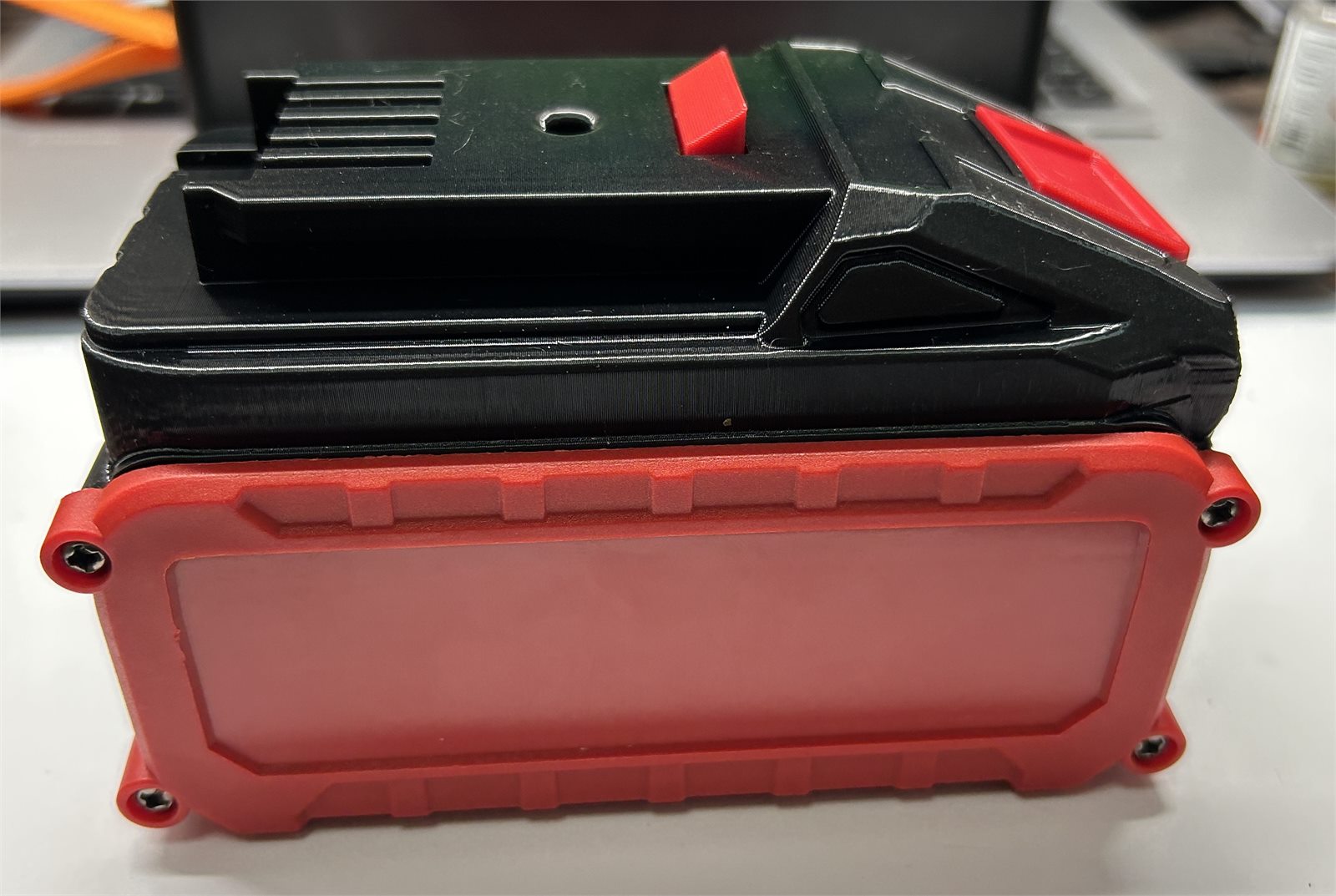

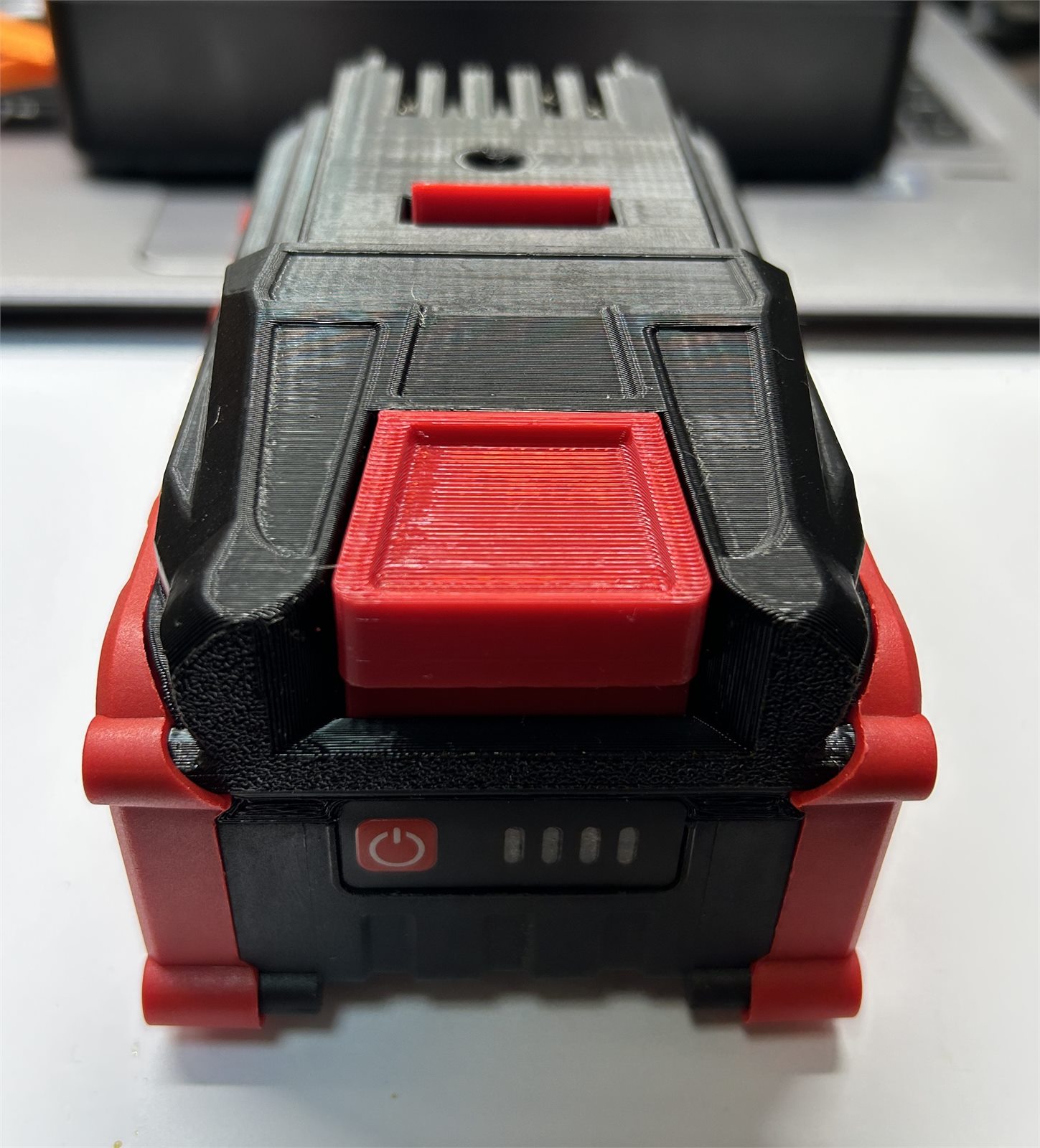

| 10. Корпус | Закрити корпус і прикрутити бокові кришки. | Кнопка працює, корпус без люфтів. |
| 11. Перевірка | Перевірити напругу, полярність, зарядку і перший запуск. | Акумулятор готовий до роботи. |

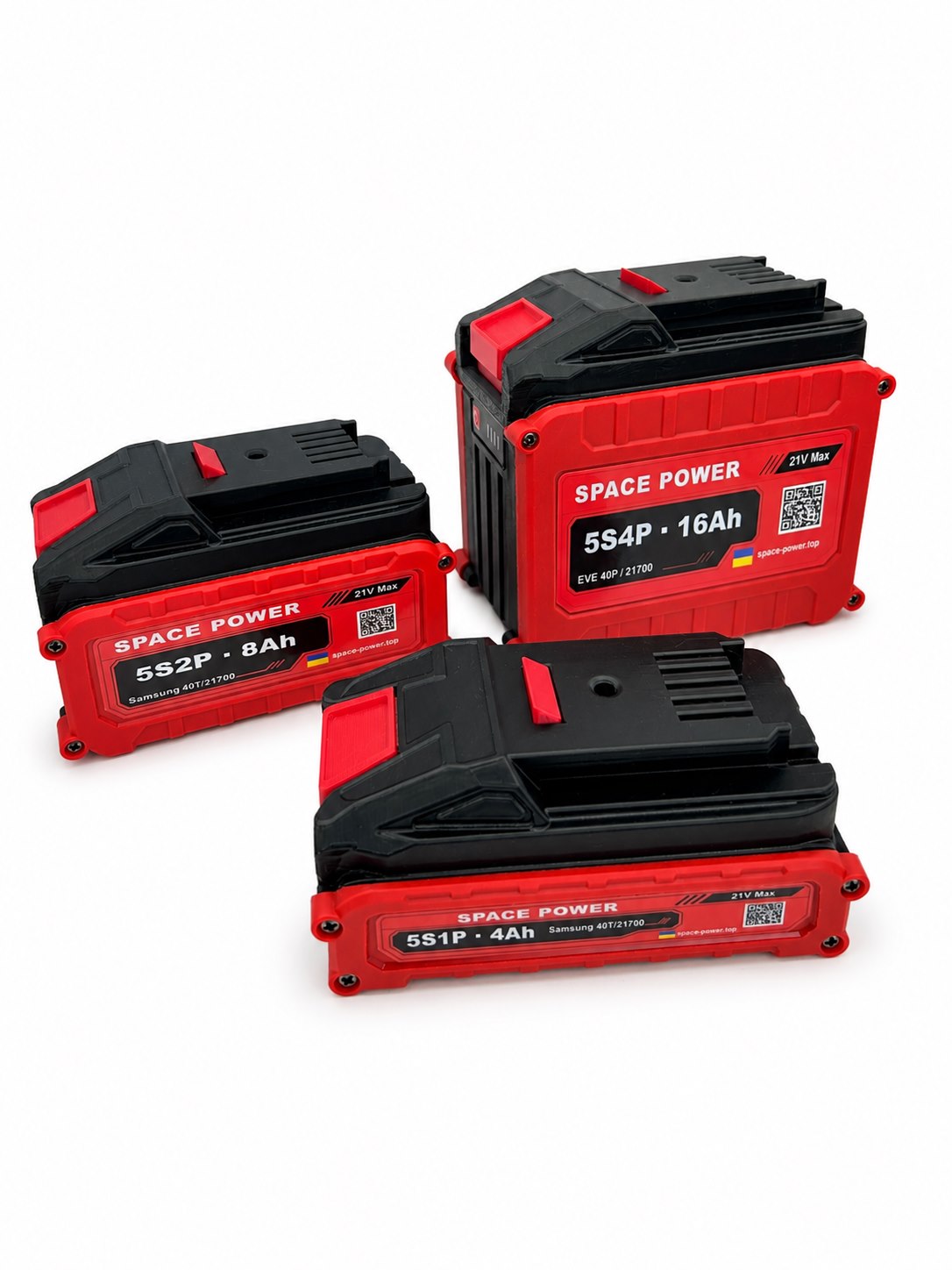

Який комплект Dnipro-M обрати: 5S1P, 5S2P, 5S3P чи 5S4P
Усі комплекти цієї лінійки зроблені під інструмент Dnipro-M і базуються на схемі 5S для Li-Ion елементів 21700. Різниця між 1P, 2P, 3P і 4P у кількості паралельних елементів у кожній групі. Чим більше паралелей, тим більша ємність і запас по струму, але також більша вага, розмір і вартість.
| Комплект | Елементів | Орієнтовна ємність з 4000mAh | Коли обирати |
|---|---|---|---|
| 5S1P 21700 Dnipro-M | 5 | приблизно 4Ah | легкий компактний акумулятор для коротших робіт |
| 5S2P 21700 Dnipro-M | 10 | приблизно 8Ah | найбільш універсальний баланс ваги, ємності і струму |
| 5S3P 21700 Dnipro-M | 15 | приблизно 12Ah | довша робота, більший запас по навантаженню |

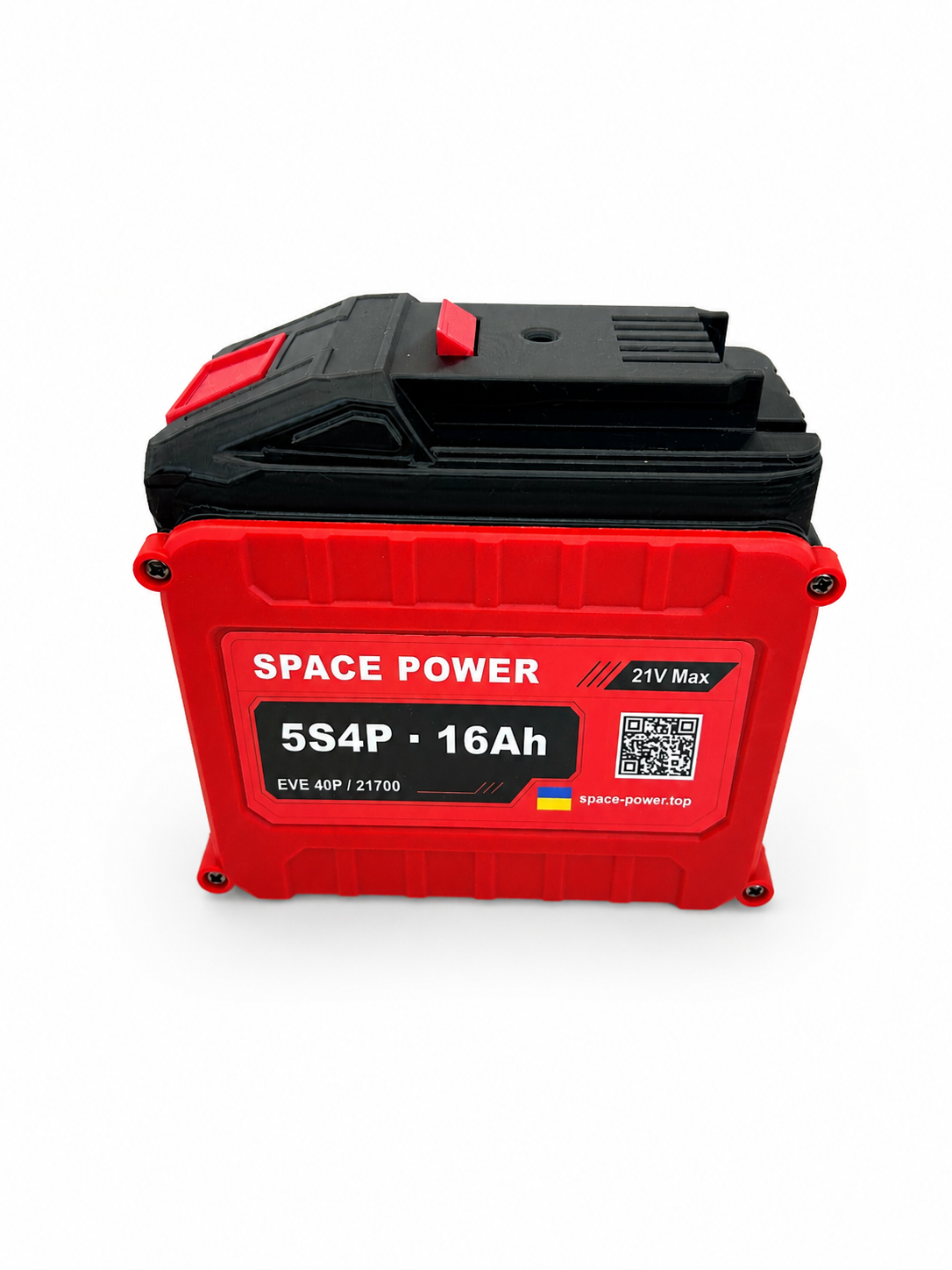

| 5S4P 21700 Dnipro-M | 20 | приблизно 16Ah | максимальна автономність у цій лінійці |
Оберіть комплект, елементи 21700, підготуйте контактне зварювання і паяльне обладнання. У статті нижче показано повний порядок.
Переглянути комплект 5S2PМи можемо зібрати акумулятор під ваш режим роботи, перевірити його перед відправкою і надати гарантію 1 рік.
Переглянути готовий 5S2P 8AhЩо входить у комплект і що потрібно докупити

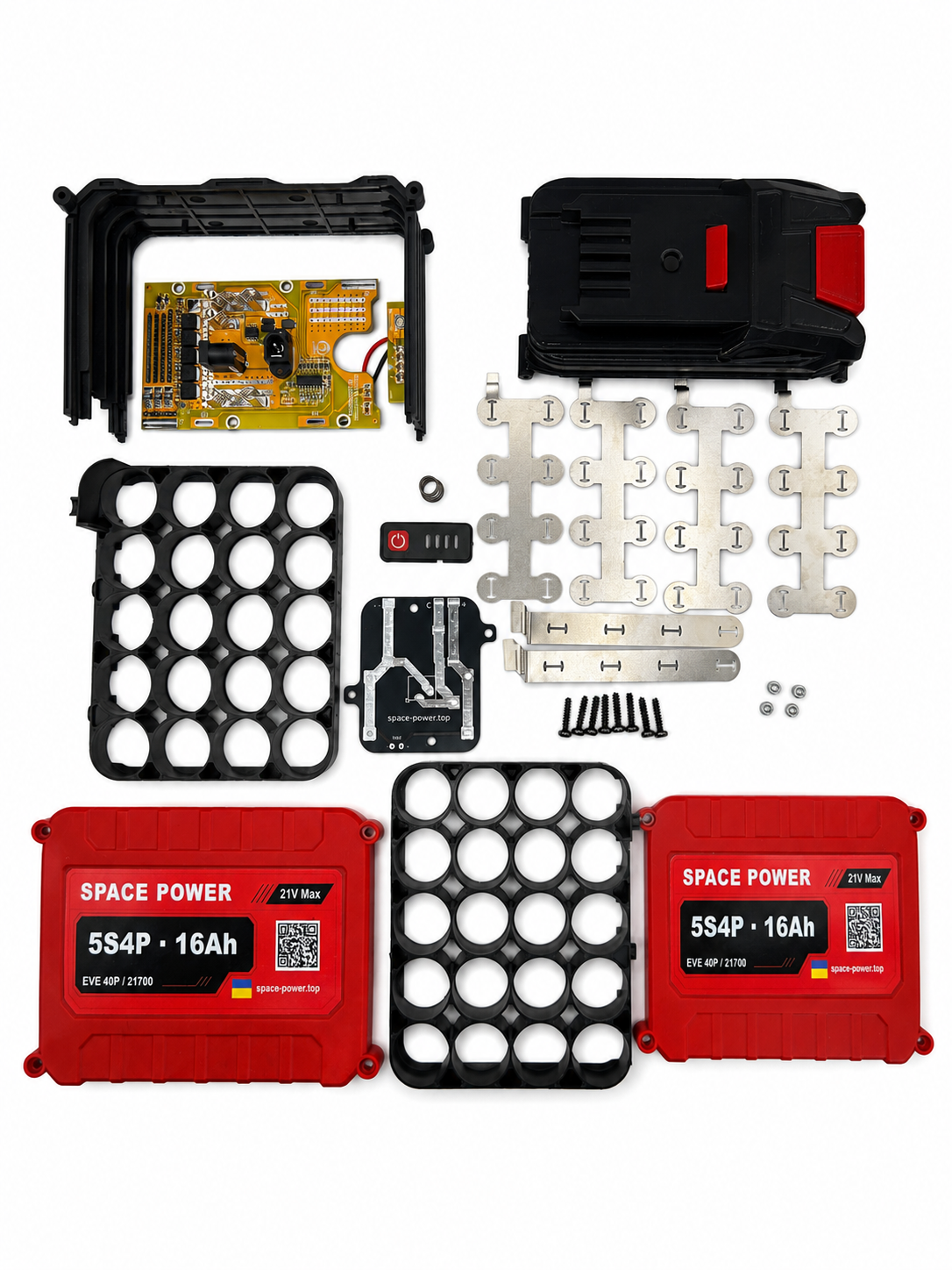

Комплект закриває корпусну частину, BMS, контактну групу, холдери, нікель, індикатор, гвинти і дроти. Окремо потрібні акумуляторні елементи 21700, точкове зварювання, паяльне обладнання, мультиметр та витратні матеріали.
У комплекті
- холдери для елементів;
- BMS 5S з індикатором;
- PETG-верх з кнопкою;
- плата контактної групи;
- бокові кришки і корпус;
- індикатор заряду;
- гвинти;
- нікелеві пластини;
- силіконові дроти AWG 12 / AWG 18.
Потрібно окремо
- елементи 21700;
- точкове зварювання;
- паяльна станція, припій, флюс;
- мультиметр;
- електрокартон або діелектрик;
- захисні кільця на плюс;
- ізолента або армований скотч;
- інструмент для зачистки дротів.
Технічна база: BMS, PETG-верх і контактна плата
Одна з головних переваг цього комплекту - власна адаптація під Dnipro-M. Базова платформа корпусу і BMS перевірена в комплектах під Makita, але верхня частина під посадку Dnipro-M змодельована окремо і друкується з PETG. Контактна група зроблена на власній друкованій платі.
Чому контактна плата краща за контакти, які тримаються тільки в пластику
Під час роботи інструмента контакти можуть нагріватися. Якщо контакти просто тримаються в надрукованому пластику, пластик може розм'якшитися, а контакт - зміститися. У нашому рішенні контакти впаяні у товсту плату, запаяні з двох сторін, силові доріжки підсилені оловом, а дроти паяються до підготовлених майданчиків.
Показати додаткові фото етапу (10)
Елементи 21700: Samsung 40T, EVE 40P, Samsung 50S чи Ampace JP40
У силовому акумуляторі для електроінструмента важлива не тільки ємність у мАг. Для Dnipro-M значення мають струмовіддача, внутрішній опір, нагрів, ресурс і те, як елемент поводиться під різким навантаженням. Саме тому для цієї лінійки ми використовуємо формат 21700: він дає хороший баланс ємності, потужності і розміру корпусу.
Порівняння популярних 21700 для акумулятора Dnipro-M
| Елемент | Сильна сторона | Для яких задач | Коментар Space Power |
|---|---|---|---|

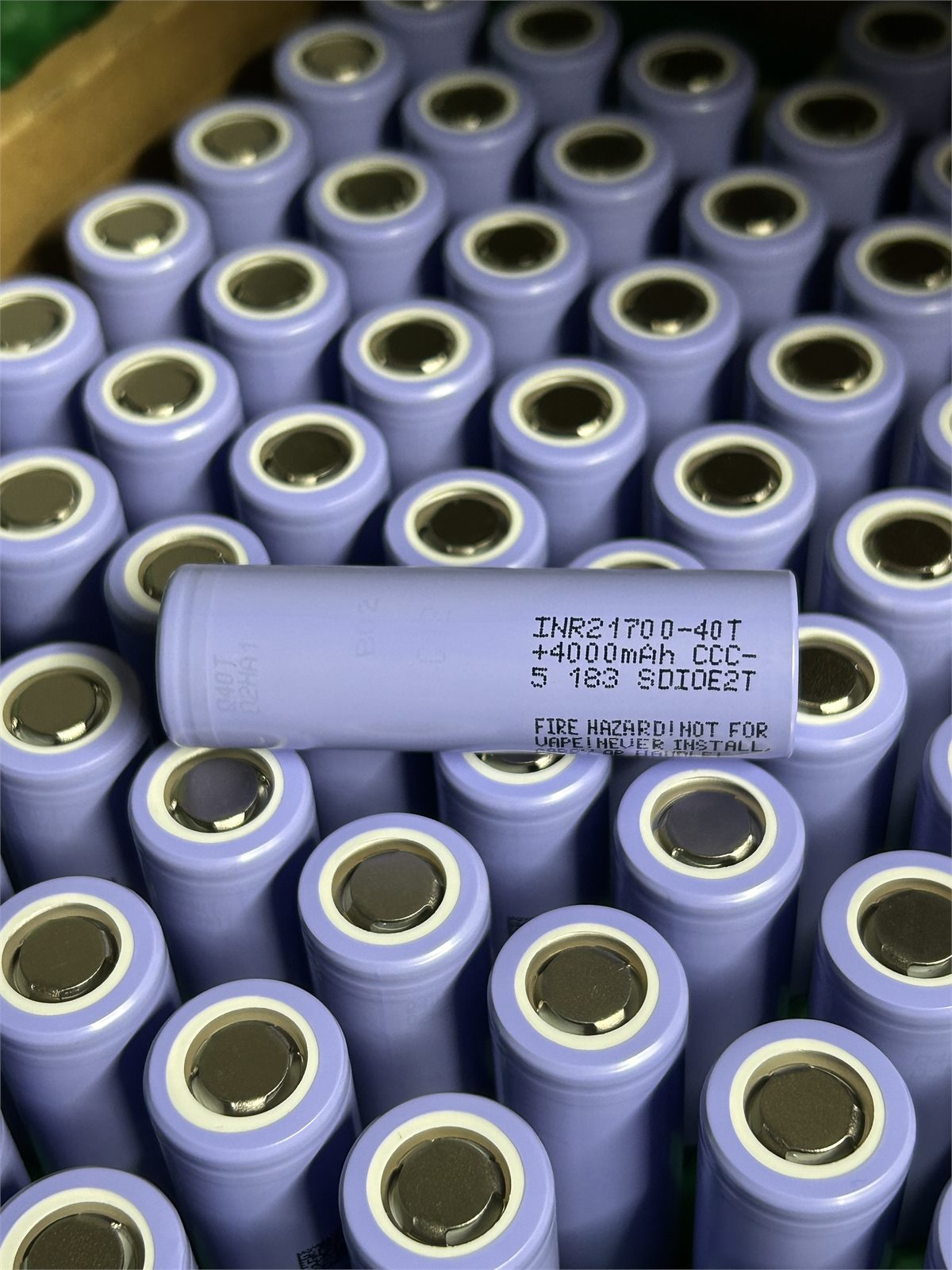

| Samsung 40T 21700 4000mAh | сильний універсальний елемент з хорошим балансом ємності і струму | шуруповерти, гайковерти, болгарки, універсальні збірки 5S1P/5S2P/5S3P | добрий вибір, коли потрібна надійна силова збірка без перекосу тільки в ємність або тільки в піковий струм |

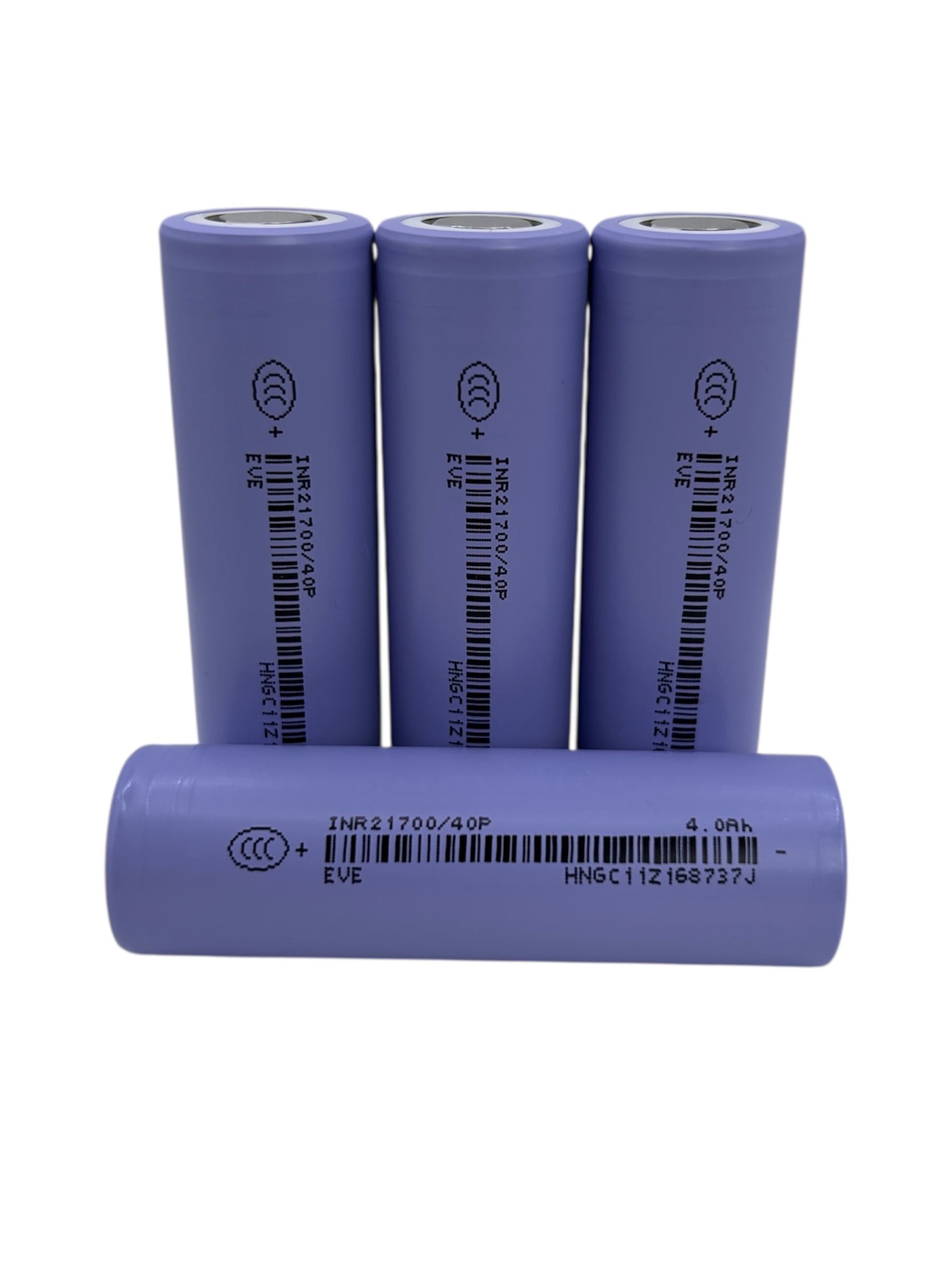

| EVE 40P 21700 4000mAh | висока струмовіддача і хороша робота під навантаженням | потужний інструмент, збірки 5S2P/5S3P/5S4P, робота з помітним навантаженням | один з практичних варіантів для готових акумуляторів Space Power, коли потрібен запас по струму |
| Samsung 50S 21700 | підвищена ємність при збереженні силового характеру | коли потрібно довше працювати від одного заряду | гарний варіант для індивідуального замовлення, якщо пріоритет - автономність |
| Ampace JP40 / tabless | краща робота на дуже великих струмах, менший нагрів у важких режимах | екстремальні навантаження, інструмент з високим піковим споживанням | варіант для замовлень, де потрібен максимальний струмовий запас, а не просто велика ємність |
Samsung 40T або EVE 40P - найспокійніший вибір: хороша струмовіддача, зрозуміла поведінка під навантаженням і нормальний ресурс.
Якщо головна задача - автономність, краще дивитися 5S3P/5S4P або елементи підвищеної ємності, наприклад Samsung 50S.
Для інструмента з великими піковими струмами варто обирати елементи з мінімальним просіданням і нагрівом, зокрема EVE 40P або tabless-рішення типу Ampace JP40.
Це елемент, який може віддавати великий струм без різкого просідання напруги і надмірного нагріву. Для електроінструмента це часто важливіше, ніж просто максимальна ємність у мАг.
Tabless - це конструкція з покращеним струмовим шляхом всередині елемента. Такі елементи краще переносять високі навантаження, менше гріються і краще підходять для важких режимів.
У б/в елементів можуть відрізнятися ємність, внутрішній опір і реальний ресурс. У силовій збірці це дає розбаланс, нагрів і нестабільну роботу.
Як елемент впливає на готовий акумулятор
| Пріоритет | Що обирати | Пояснення |
|---|---|---|
| Баланс ціни, струму і ємності | Samsung 40T або EVE 40P | найбільш універсальні варіанти для більшості користувачів |
| Довша робота | Samsung 50S або більша паралельність 5S3P/5S4P | ємність росте або за рахунок елемента, або за рахунок кількості паралельних елементів |
| Максимальні навантаження | EVE 40P або tabless типу Ampace JP40 | менше просідання і нагрів у важких режимах |
Схеми 5S1P / 5S2P / 5S3P / 5S4P: як зрозуміти різницю
У всіх комплектах використовується логіка 5S: п'ять послідовних груп. Різниця в тому, скільки елементів стоїть паралельно в кожній групі. Нижче показана логіка груп, щоб було легше зрозуміти ємність, кількість елементів і вибір комплекту.
| Комплект | Групи | Елементів | Ємність з 4000mAh | Коли обирати |
|---|---|---|---|---|
| 5S1P | G1-G2-G3-G4-G5, по 1 елементу | 5 | приблизно 4Ah | легкий і компактний акумулятор |
| 5S2P | 5 груп, по 2 елементи паралельно | 10 | приблизно 8Ah | універсальний варіант |
| 5S3P | 5 груп, по 3 елементи паралельно | 15 | приблизно 12Ah | довша робота і більший запас |
| 5S4P | 5 груп, по 4 елементи паралельно | 20 | приблизно 16Ah | максимальна автономність |
G1: 1 елемент
G2: 1 елемент
G3: 1 елемент
G4: 1 елемент
G5: 1 елемент
G1: 2 паралельно
G2: 2 паралельно
G3: 2 паралельно
G4: 2 паралельно
G5: 2 паралельно
G1: 3 паралельно
G2: 3 паралельно
G3: 3 паралельно
G4: 3 паралельно
G5: 3 паралельно
G1: 4 паралельно
G2: 4 паралельно
G3: 4 паралельно
G4: 4 паралельно
G5: 4 паралельно
Як швидко порахувати ємність
Ємність збірки приблизно дорівнює ємності одного елемента, помноженій на кількість паралелей P. Наприклад, якщо елемент має 4000mAh: 5S1P буде приблизно 4Ah, 5S2P - 8Ah, 5S3P - 12Ah, 5S4P - 16Ah. Напруга при цьому лишається класу 5S / 21V Max, бо кількість послідовних груп однакова.
Не хочете збирати самі? Ми можемо зібрати акумулятор під вашу задачу
Самостійна збірка цікава, але вона потребує контактного зварювання, паяльної станції, уважності і розуміння Li-Ion. Якщо потрібен готовий результат без ризику помилитися в полярності, зварюванні або підключенні BMS, можна замовити готовий акумулятор Space Power.
Порадимо 5S1P/5S2P/5S3P/5S4P і елементи під ваш інструмент, навантаження та бажану автономність.
Перед відправкою перевіряємо напругу, полярність, індикатор, зарядку і механіку корпусу.
На готові акумулятори нашої збірки діє гарантія 1 рік, а пошкоджені елементи корпусу можна відремонтувати або замінити.
Детальна покрокова інструкція
Нижче кожен етап подано за однаковою логікою: що робимо, навіщо, порядок дій, помилки, контроль і фото. Додаткові фото сховані в розкривні блоки, щоб стаття не перетворювалась на нескінченну галерею.

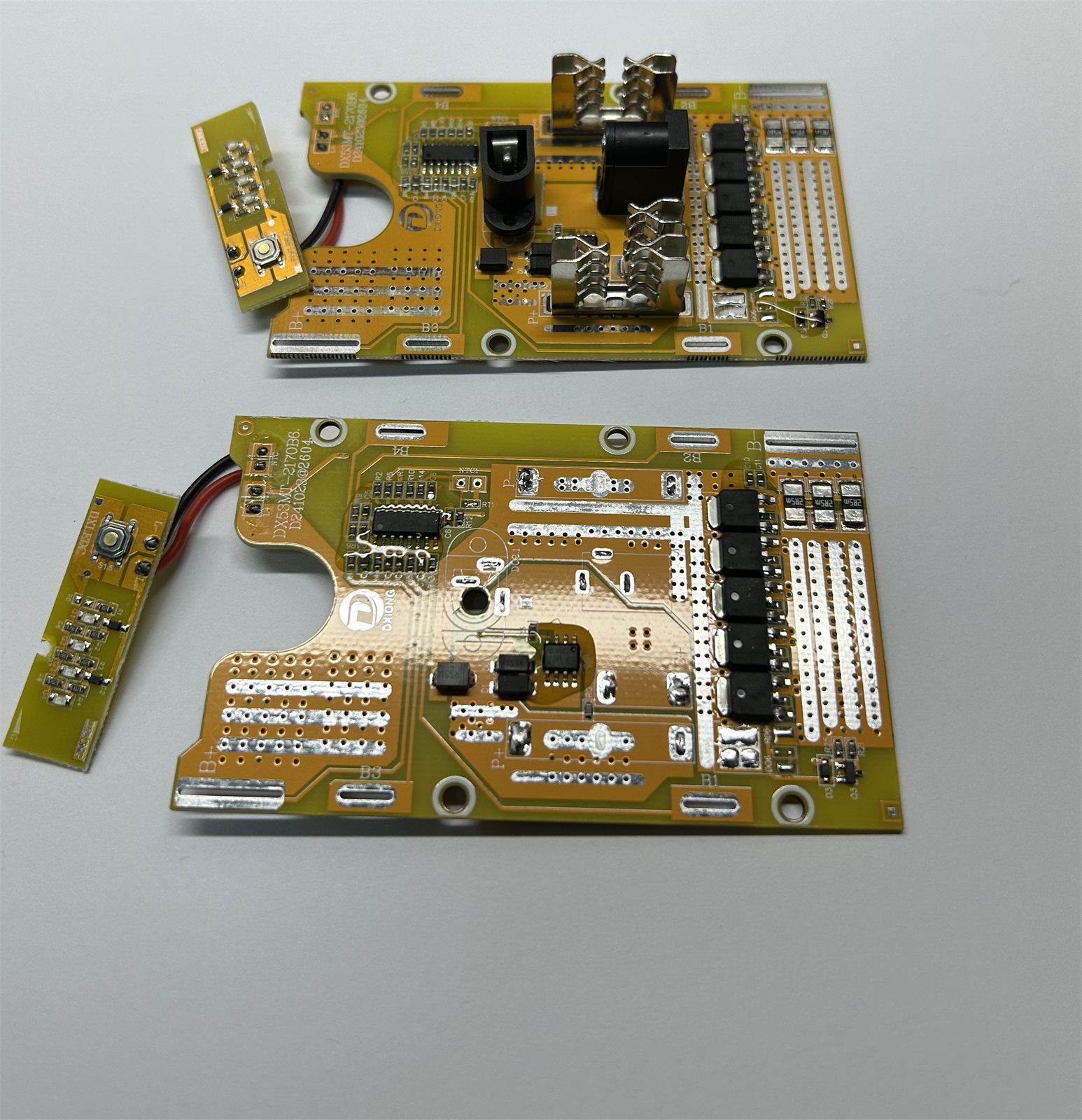

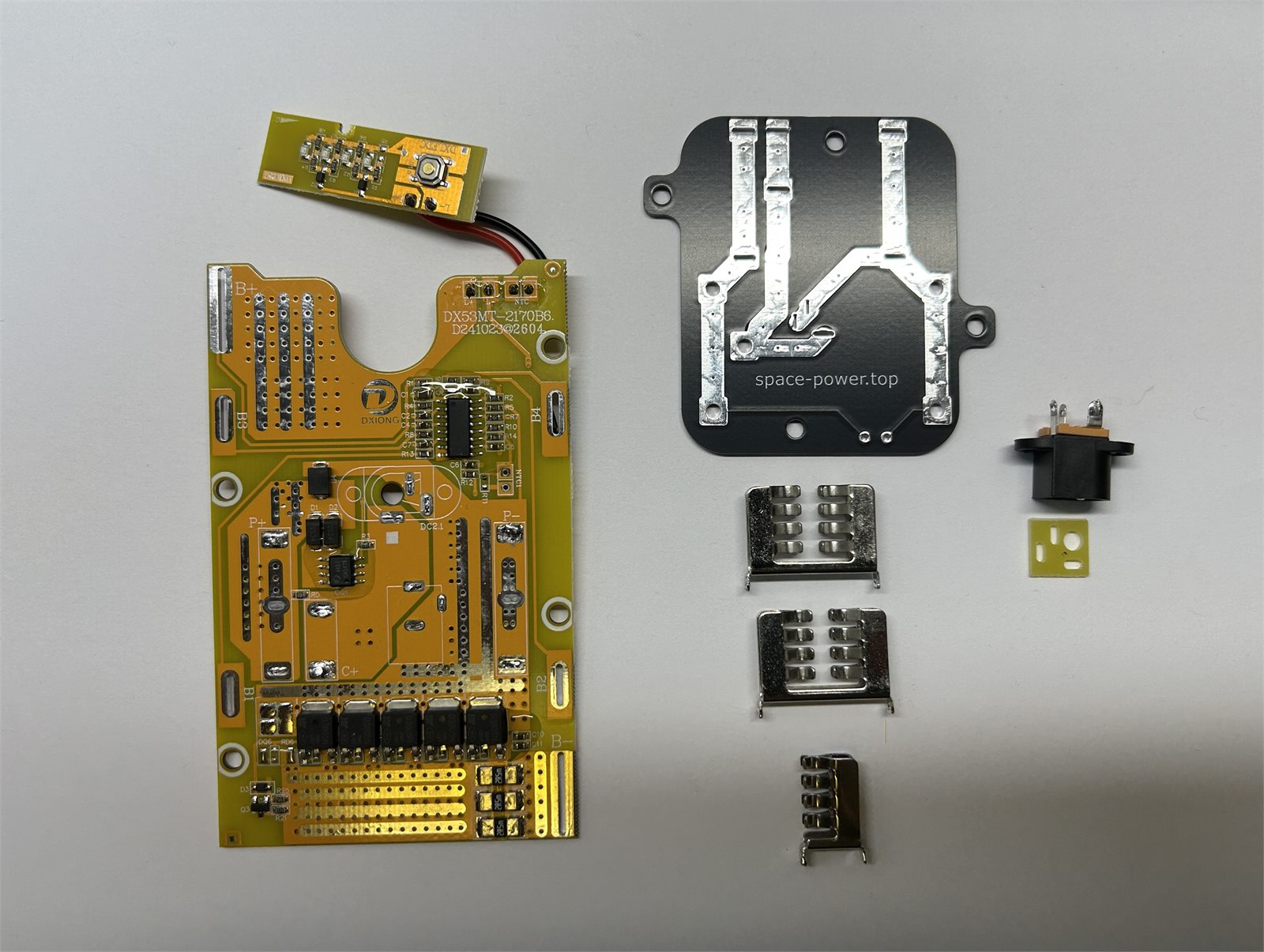

1. Підготовка BMS: демонтаж контактів і DC-роз'ємів

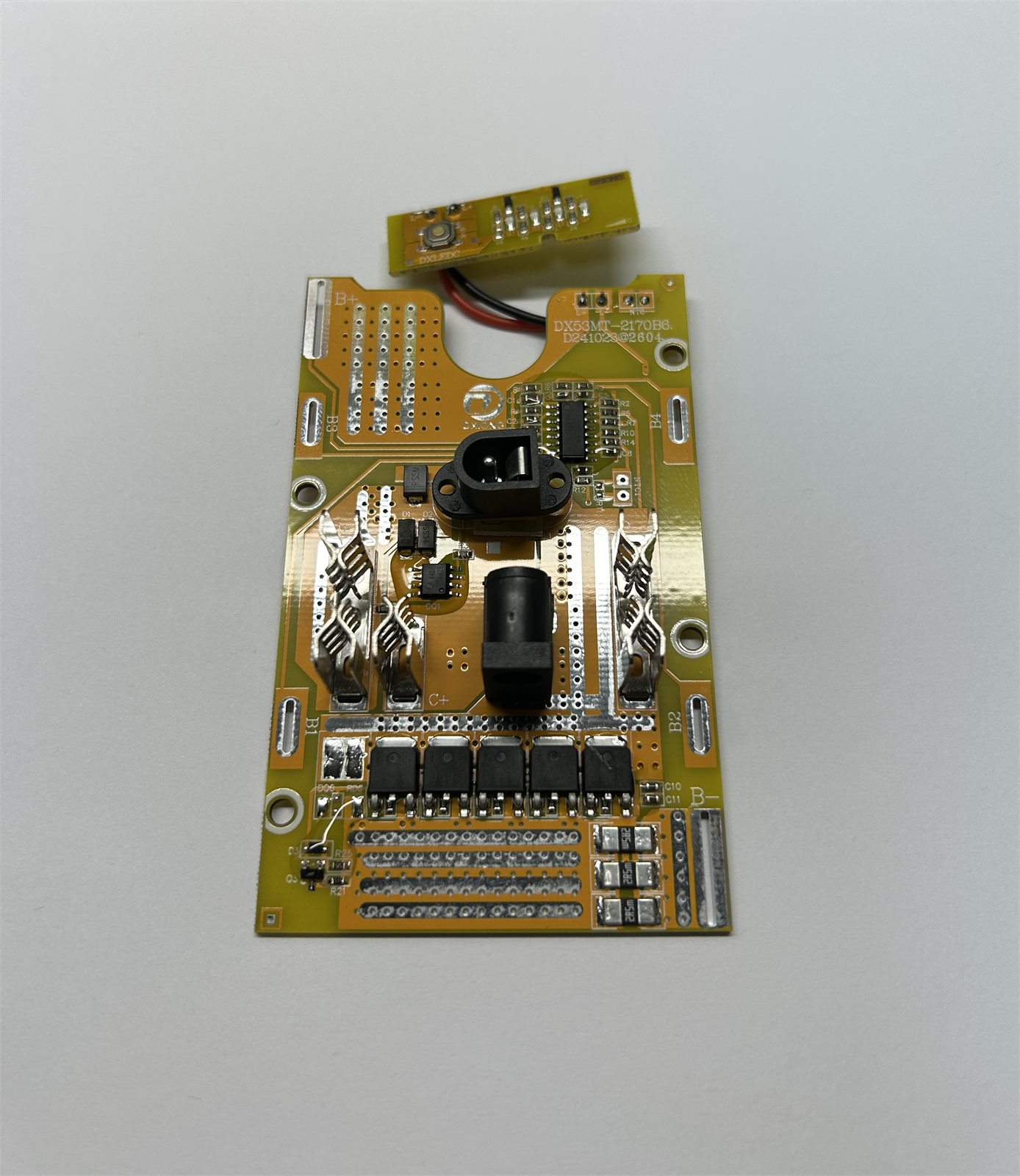

Завдання етапу: акуратно підготувати BMS-плату до адаптації під акумулятор Dnipro-M. У комплекті використовується перевірена BMS-плата 5S, але штатна контактна група Makita не підходить під посадку Dnipro-M. Тому з BMS потрібно зняти силові контакти і DC-роз'єми, які далі будуть перенесені на нашу друковану плату контактної групи.
Що саме демонтуємо: три силові контакти та два DC-роз'єми. У фінальній контактній платі використовується один DC-роз'єм, але під час демонтажу важливо зняти деталі чисто, без пошкодження металу, пластику і контактних поверхонь.
- паяльну станцію або потужний паяльник;
- припій, флюс, пінцет або тонкогубці;
- засіб для очищення флюсу;
- мультиметр для подальшої перевірки.
- перегріти плату або контактні майданчики;
- деформувати силові контакти;
- забруднити плату залишками флюсу;
- переплутати деталі перед наступним етапом.
- Зафіксуйте BMS так, щоб плата не рухалась під час паяння.
- Прогрівайте місце пайки поступово, без різких ривків і без надмірного тиску на контакт.
- Знімайте контакти тільки після того, як припій нормально розплавився.
- Після демонтажу огляньте контакти: вони мають залишитись рівними, без перегріву і без пошкоджень.
- Розкладіть контакти і DC-роз'єми окремо, щоб на наступному етапі швидко перенести їх у контактну плату Dnipro-M.
Показати додаткові фото етапу (2)

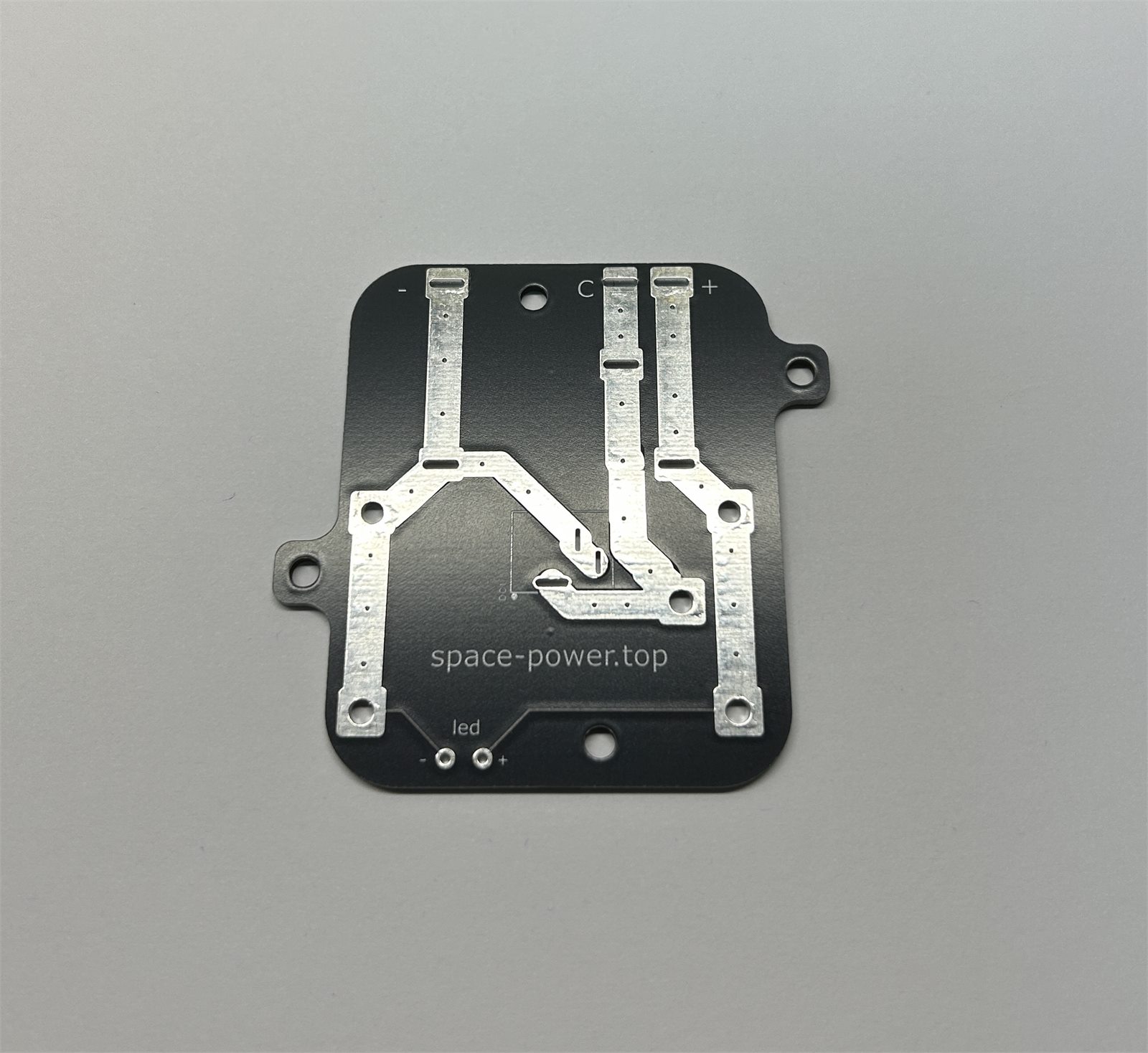

2. Паяння контактної плати Dnipro-M

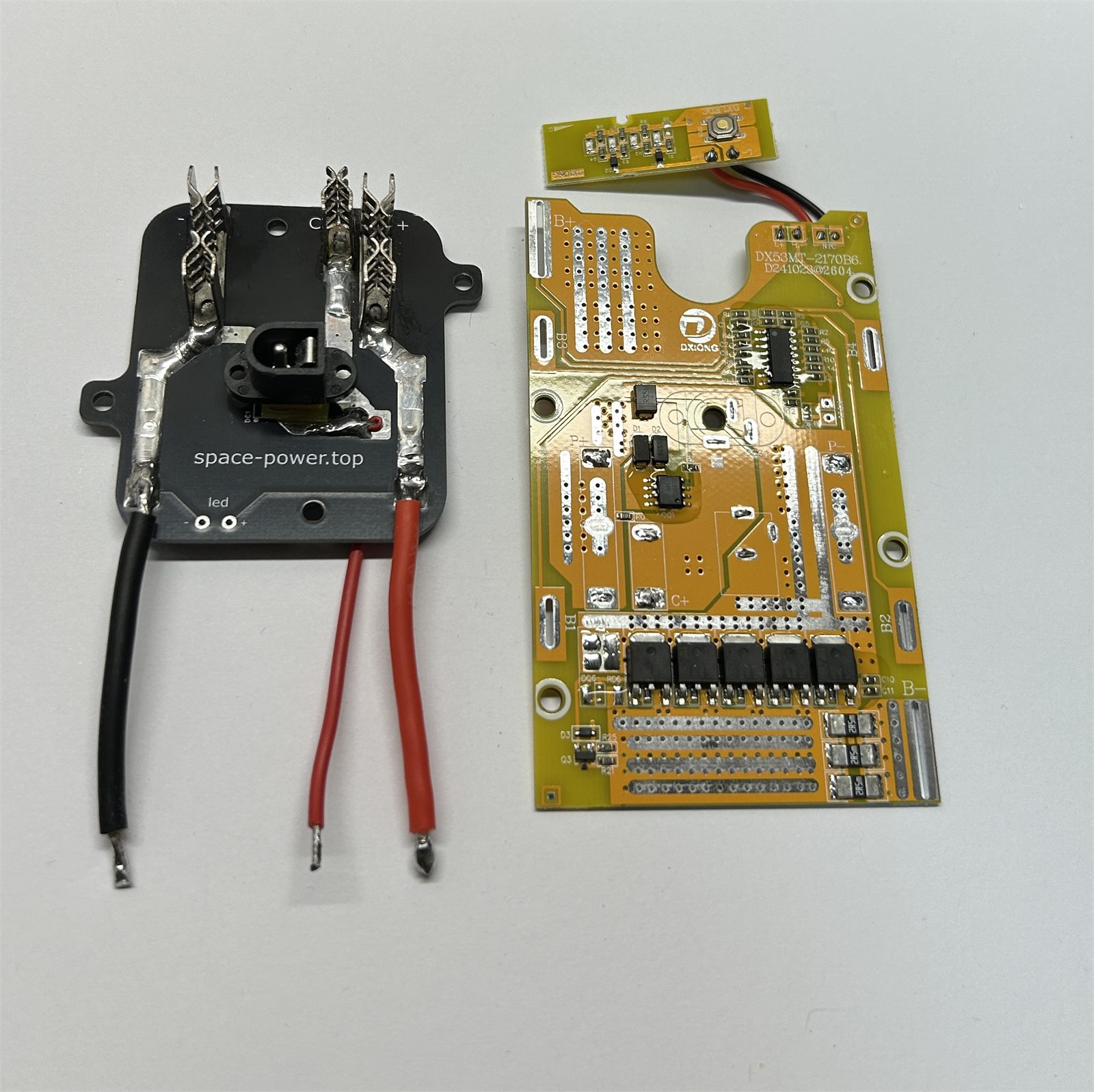

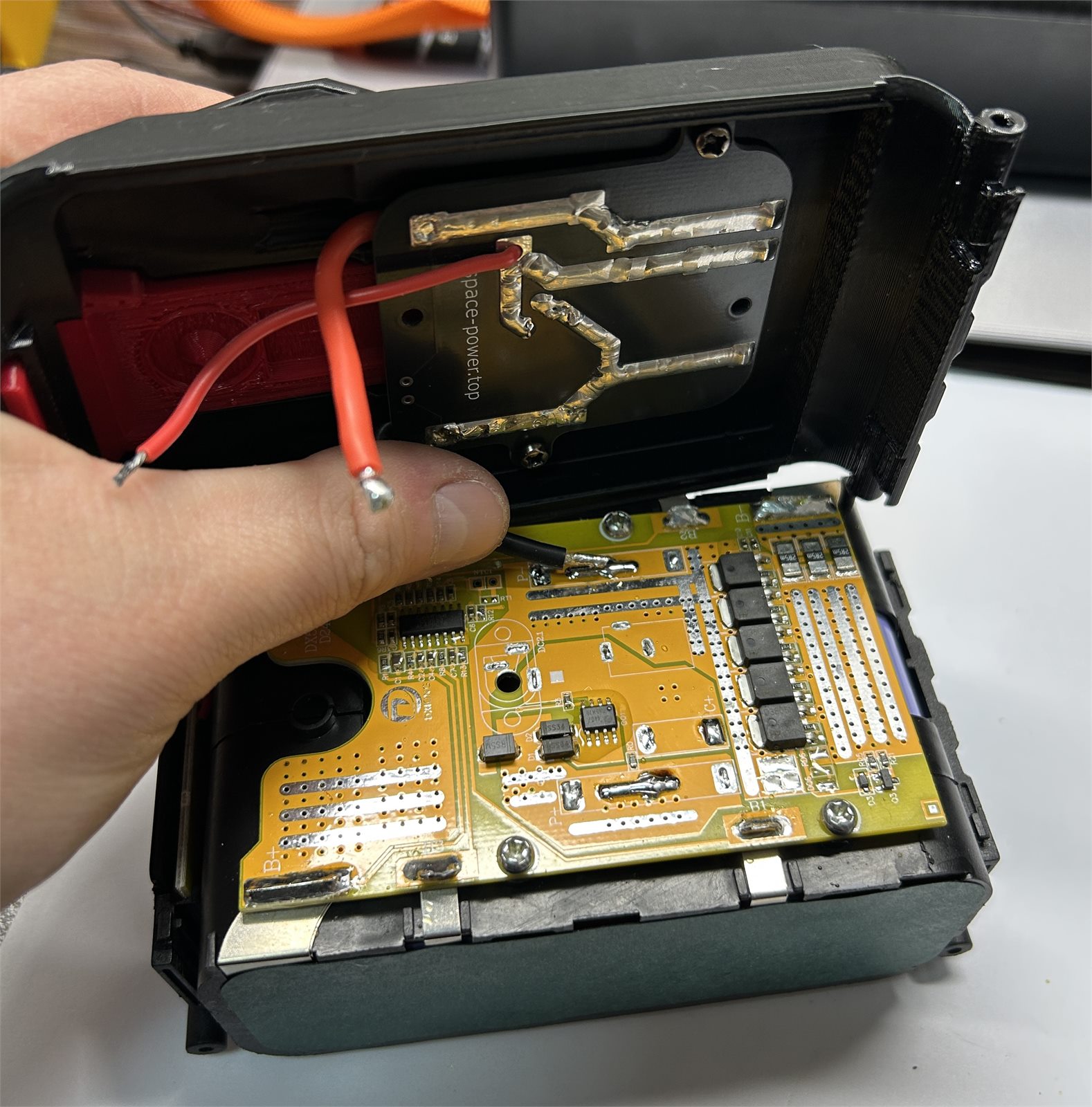

Завдання етапу: зібрати контактну групу, яка буде фізично стикуватися з інструментом Dnipro-M. Це один з ключових вузлів у всій конструкції, бо саме через нього проходить силовий струм до інструмента і зарядний контакт до зарядки.

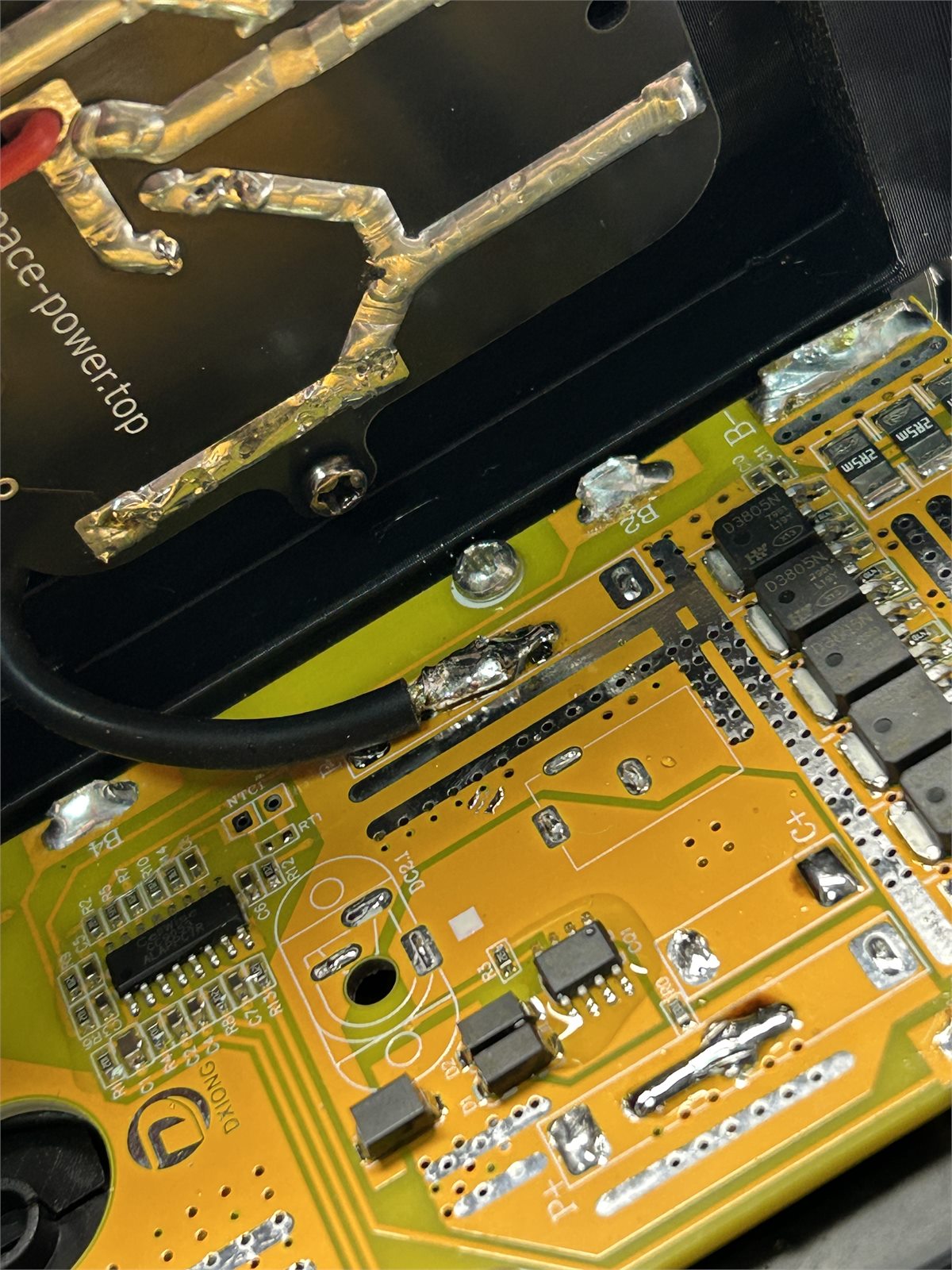

На плату встановлюються три силові контакти, один DC-роз'єм, а потім припаюються три дроти: силовий плюс, силовий мінус і тонший провід зарядки. Силові дроти використовуються більшого перерізу, бо через них проходить основне навантаження. Зарядний провід тонший, оскільки струм через нього значно менший.

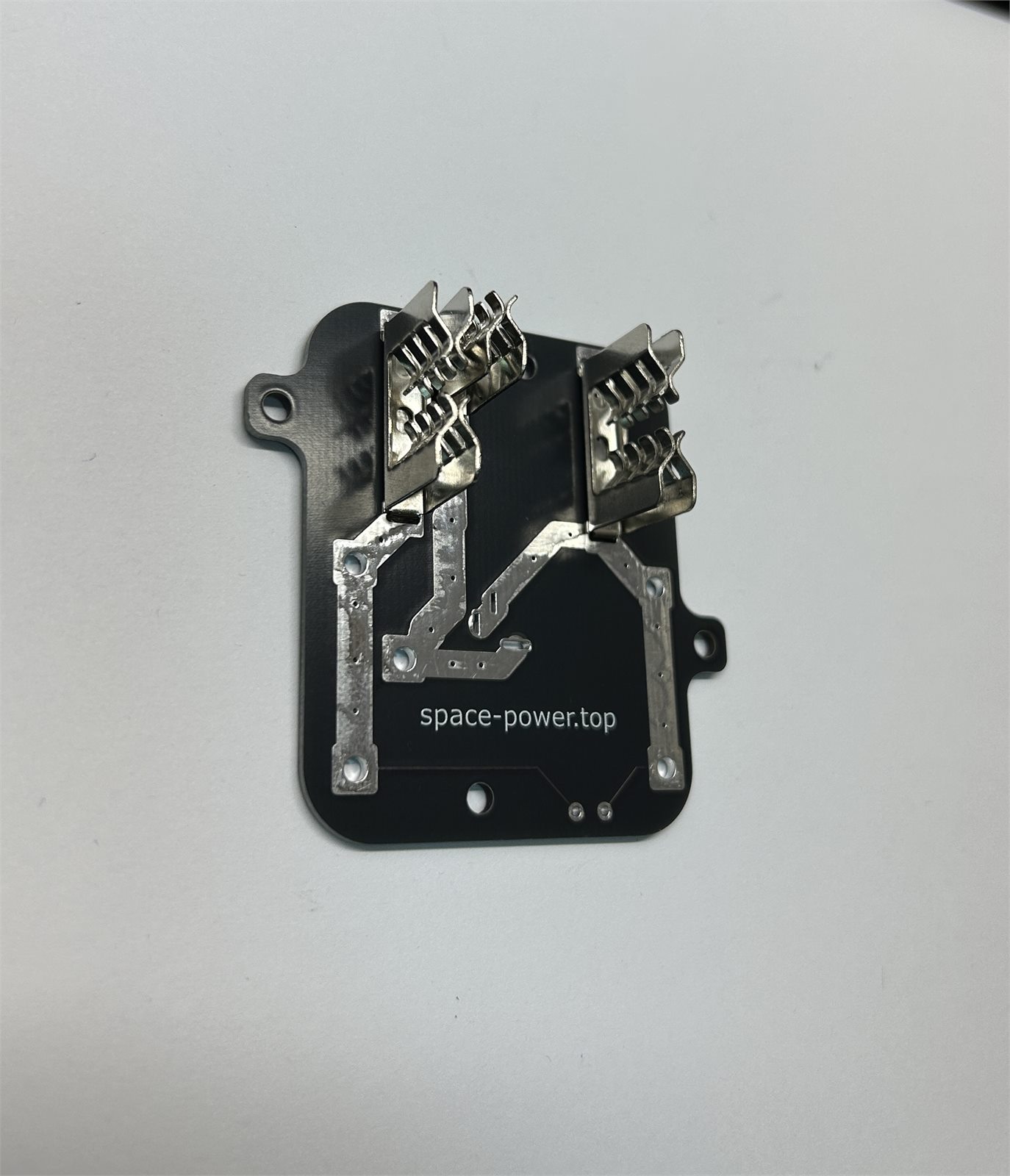

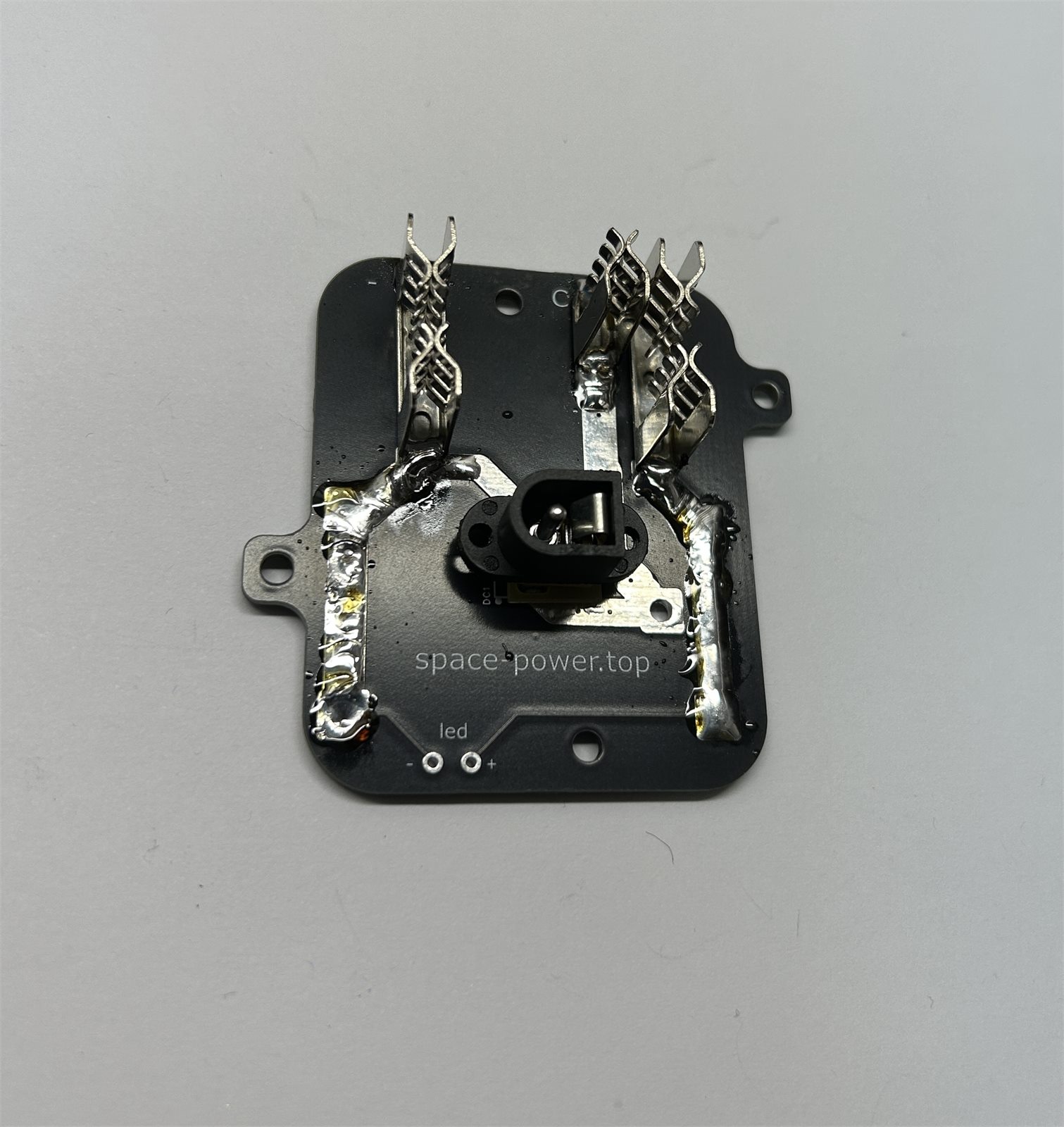

2.1. Встановлення контактів і DC-роз'єму

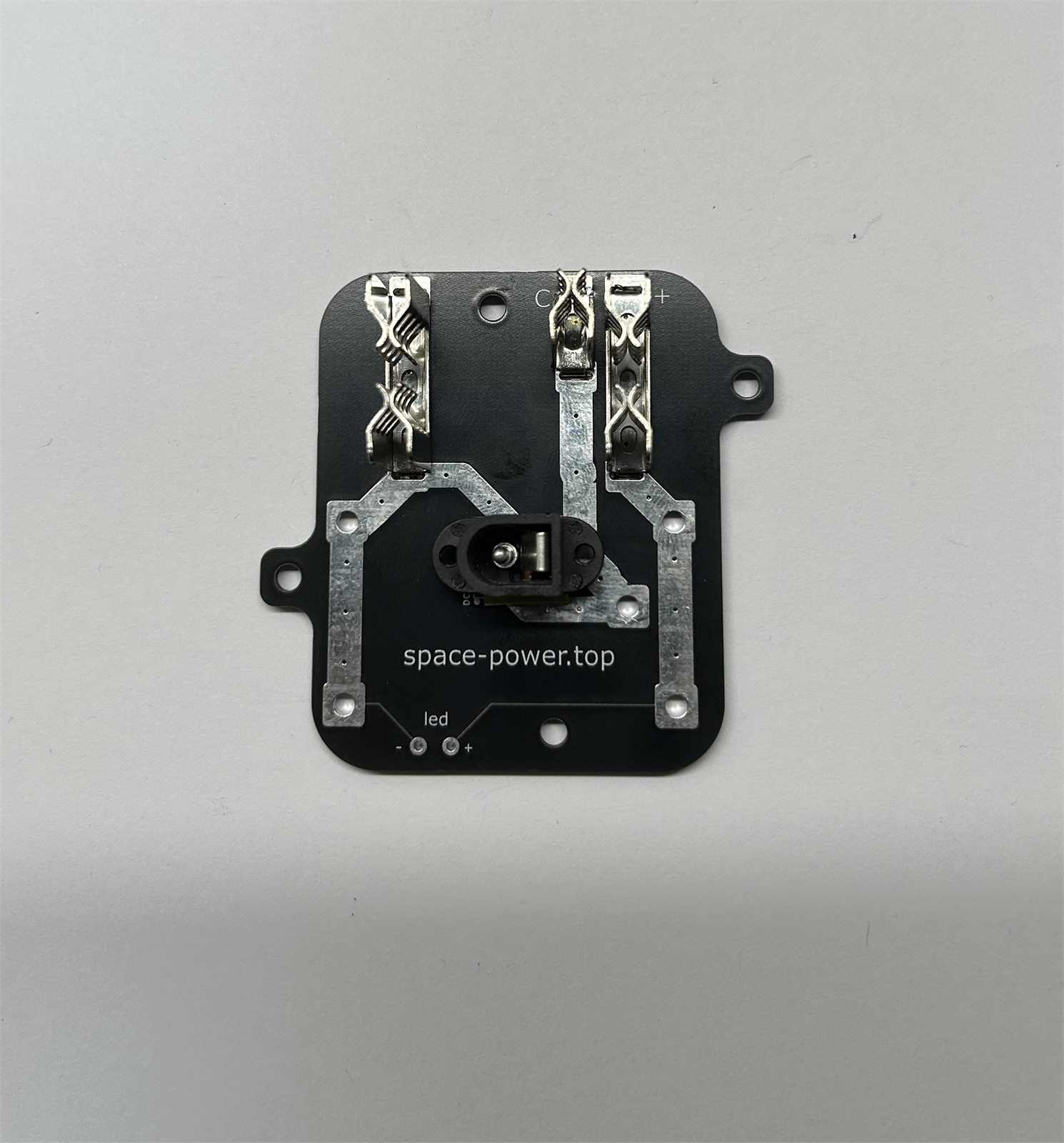

Спочатку встановіть силові контакти у свої посадкові місця на платі. Контакти мають сидіти рівно, без перекосу. Після цього встановлюється DC-роз'єм. Під DC-роз'єм потрібно додати заводську підкладку, як на штатній BMS, щоб роз'єм мав правильне положення і не провалювався під час підключення зарядного штекера.

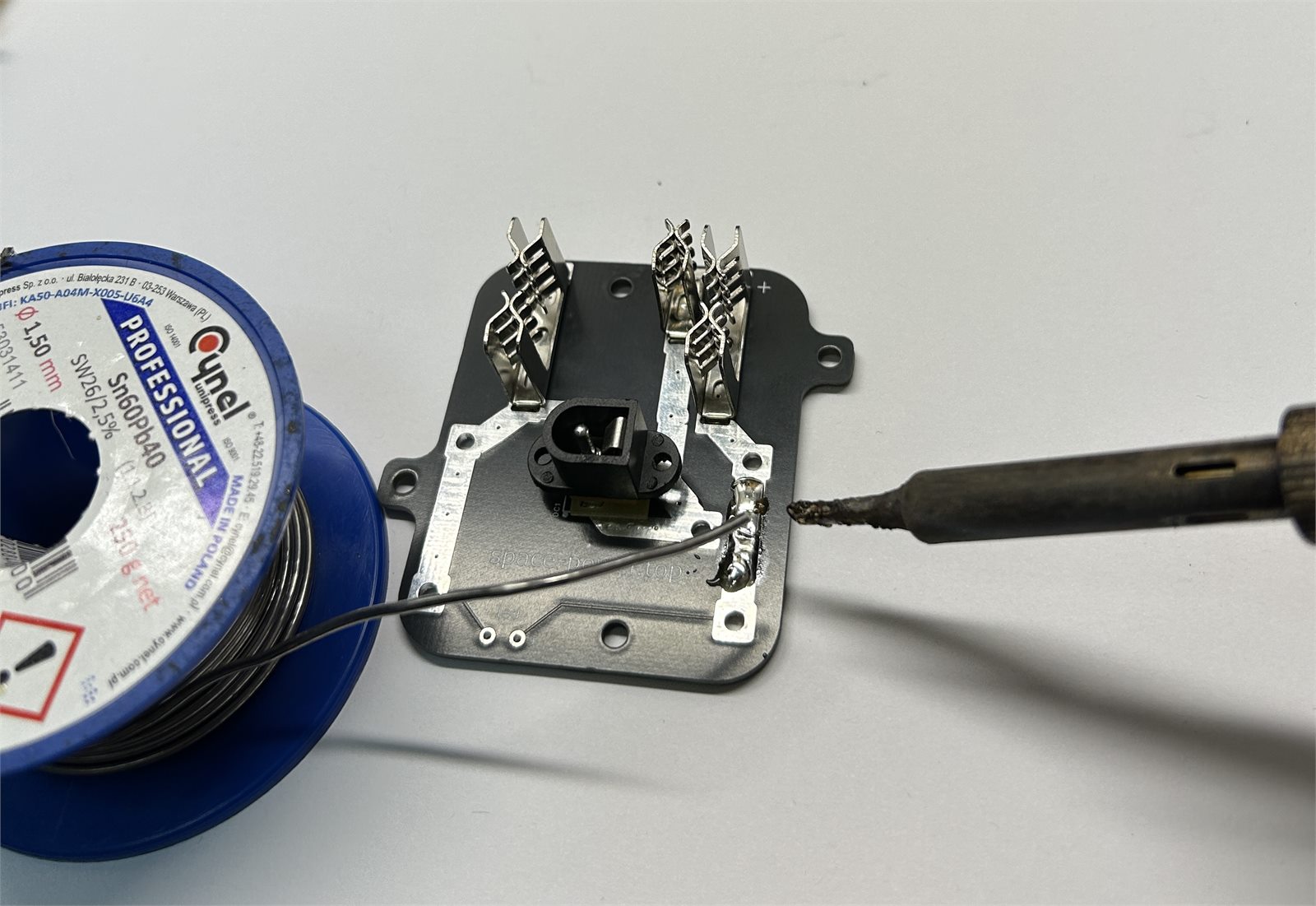

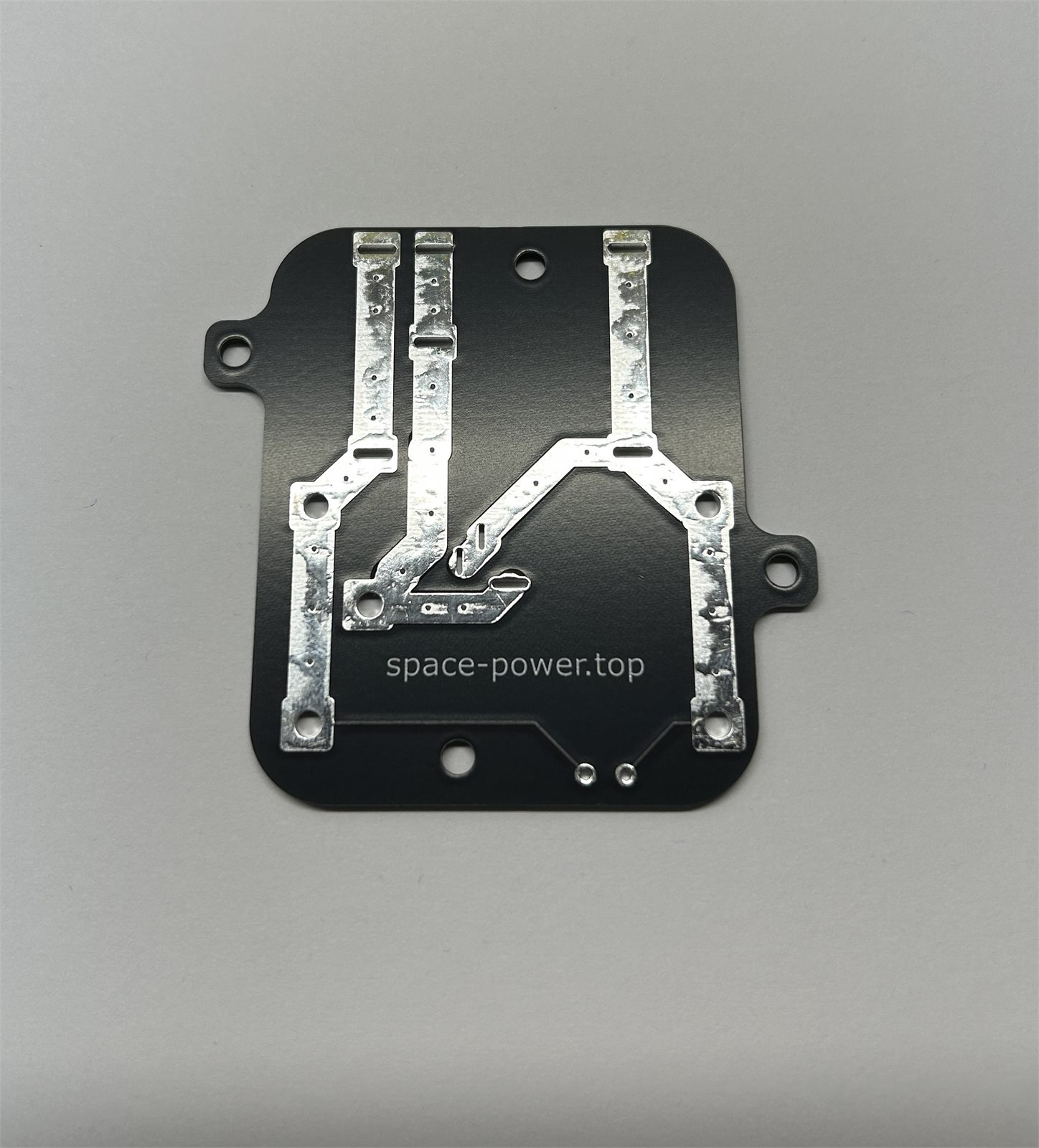

2.2. Підсилення силових доріжок

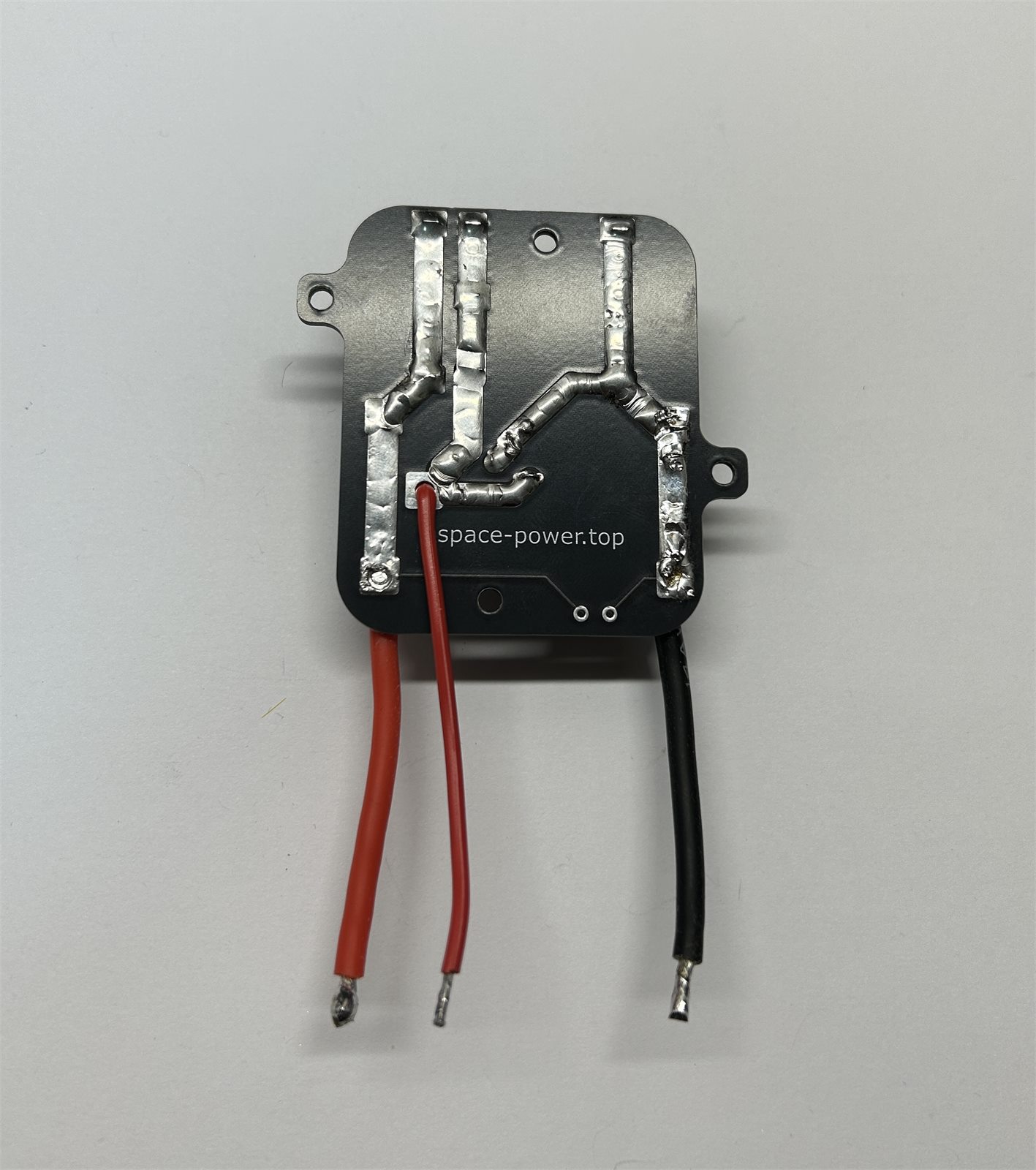

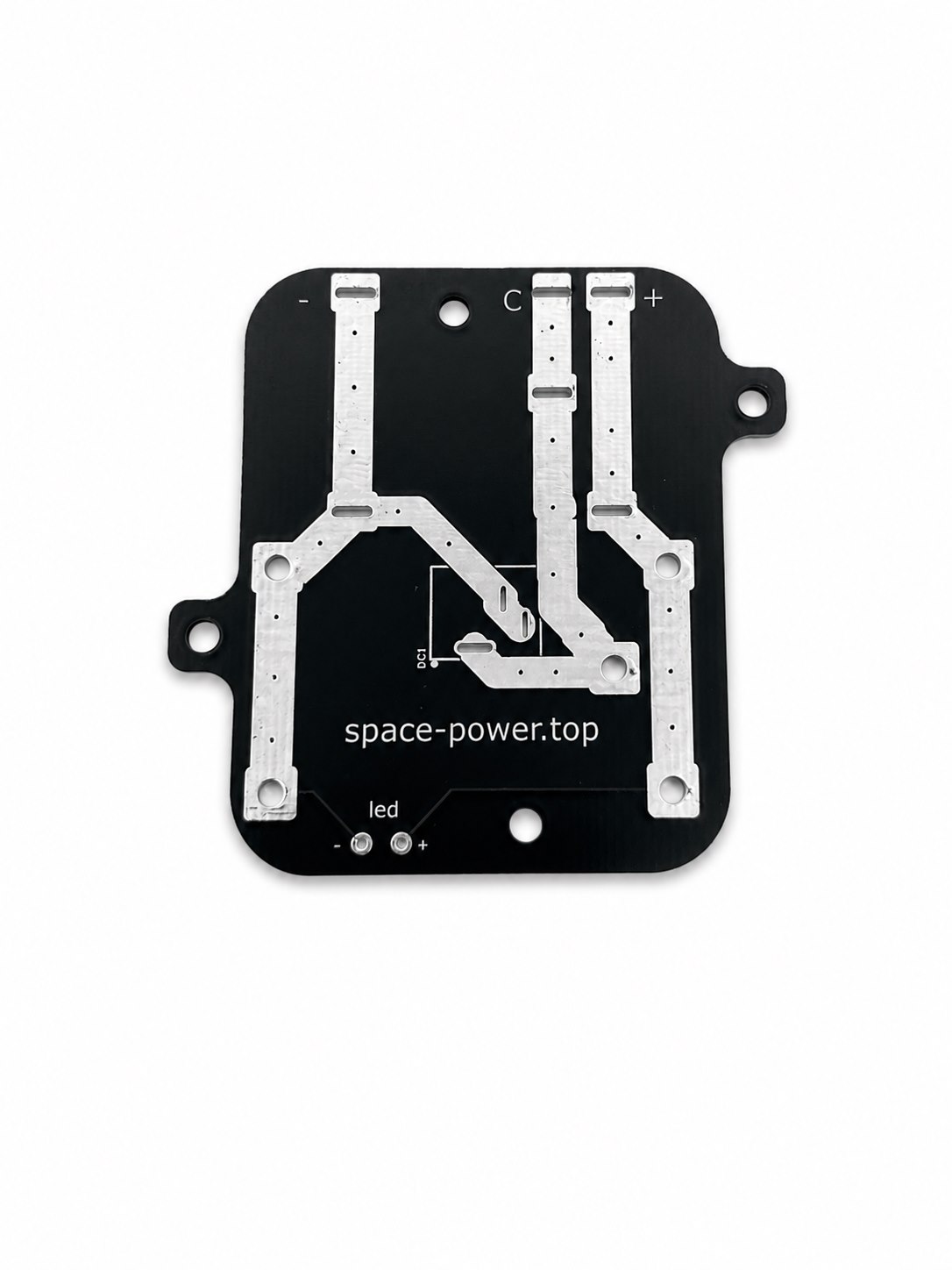

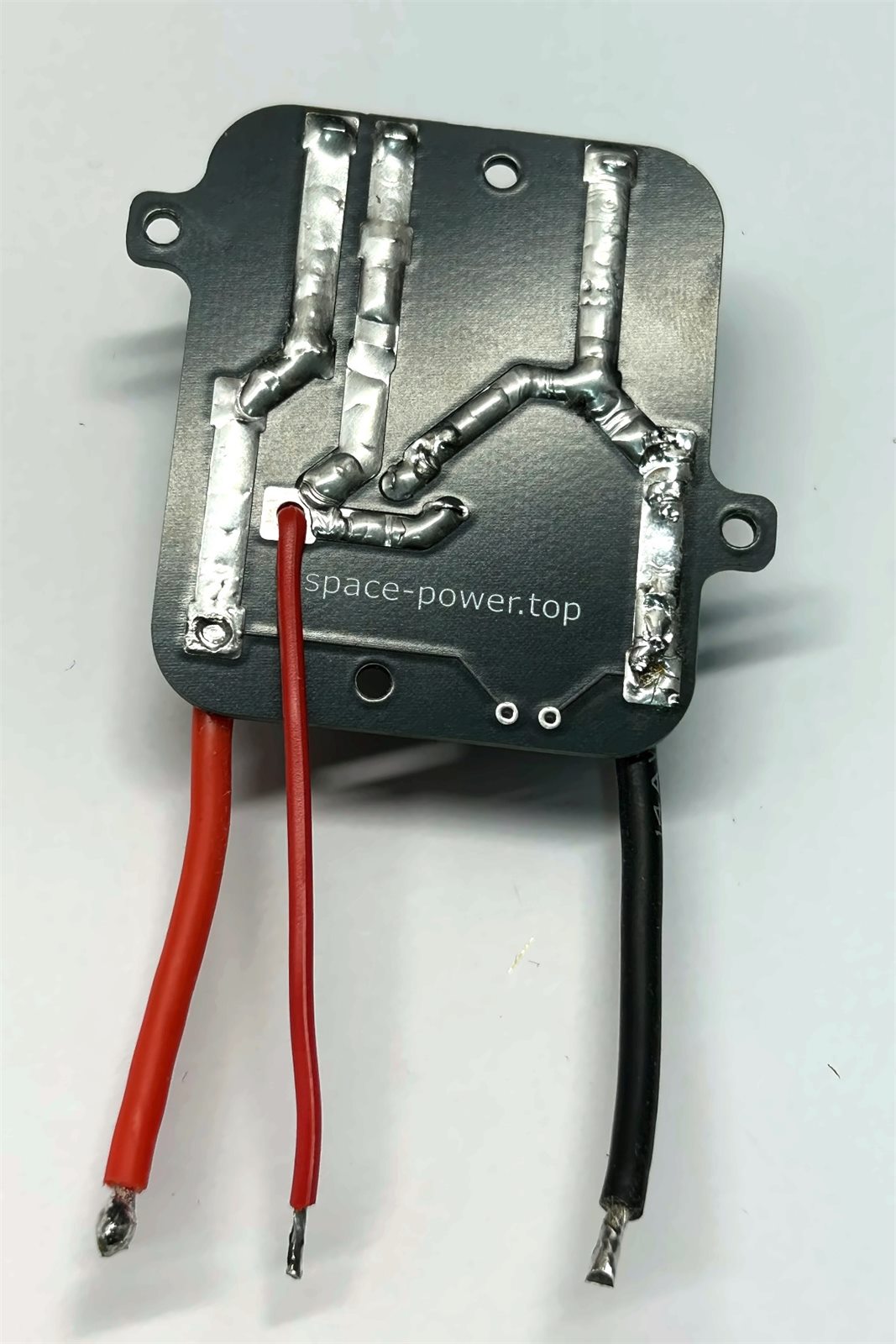

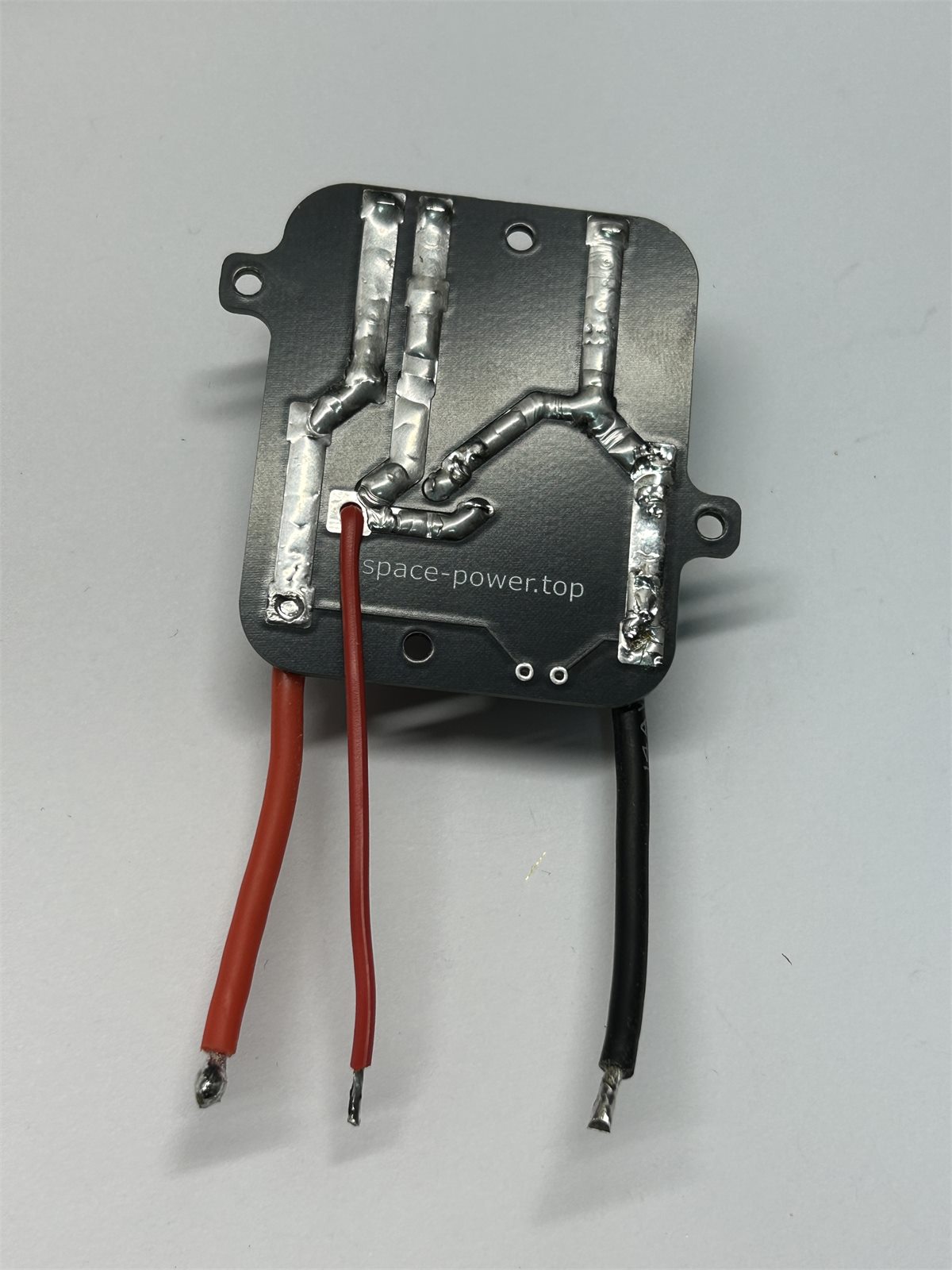

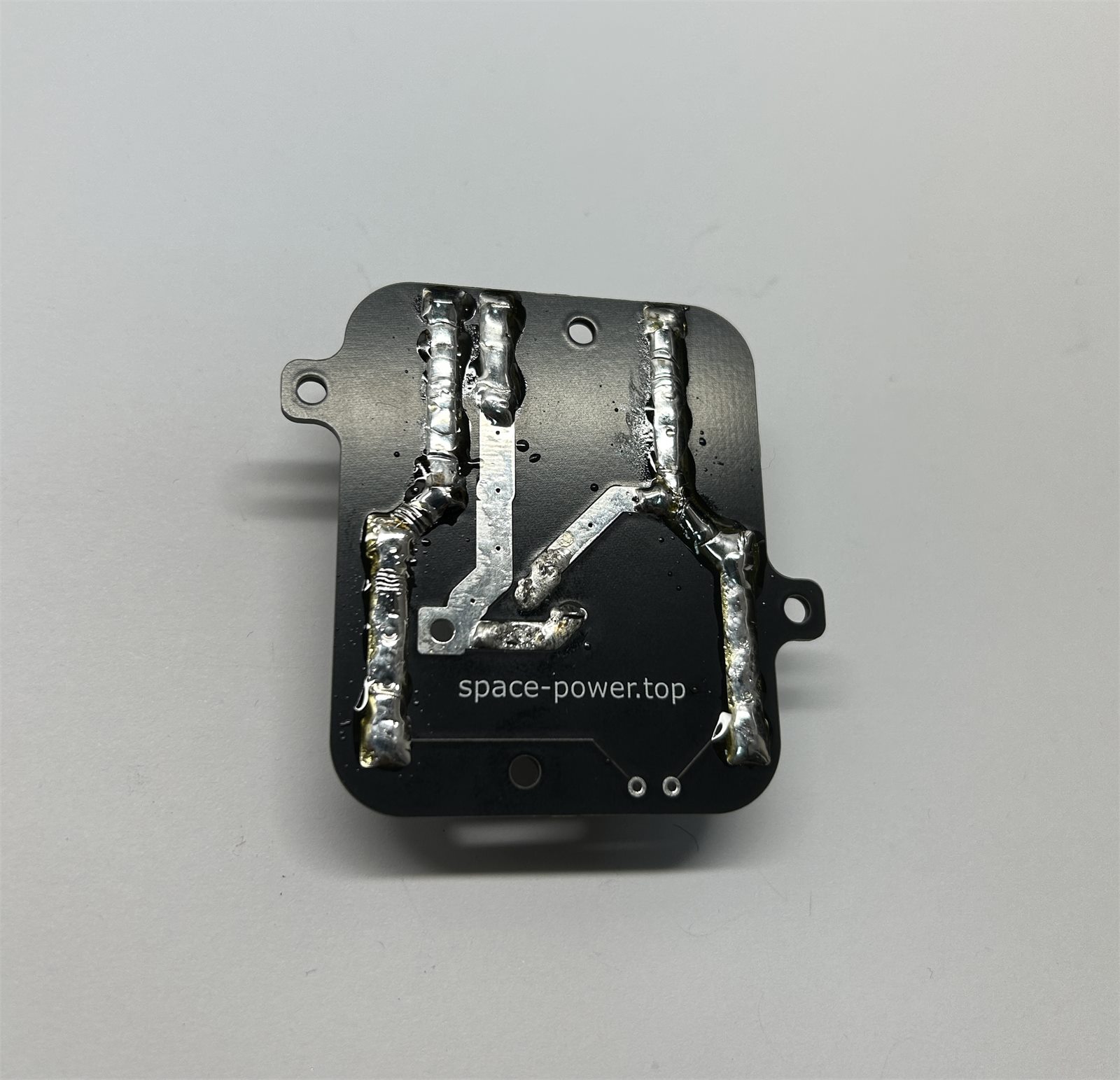

На контактній платі силові доріжки зроблені з двох сторін. Для акумулятора електроінструмента це важливо, бо навантаження може бути високим. Після встановлення контактів обов'язково підсилюємо силові доріжки оловом з двох сторін плати. Це збільшує ефективний переріз провідника і допомагає зменшити нагрів під навантаженням.
Контакт зарядки не потрібно підсилювати так само сильно, бо там струм значно менший, орієнтовно до 4 А. Основна увага має бути на плюсовій і мінусовій силових лініях.

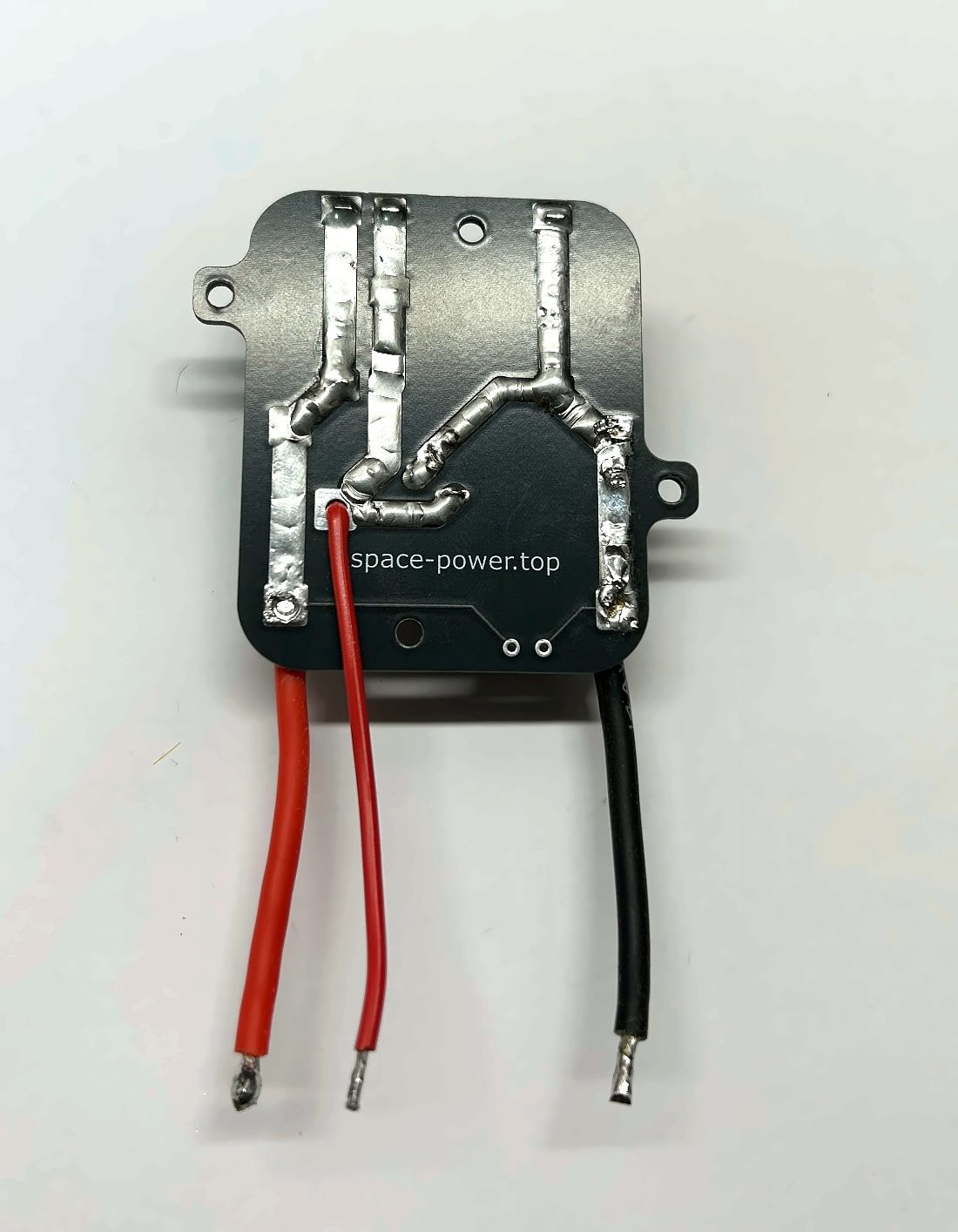

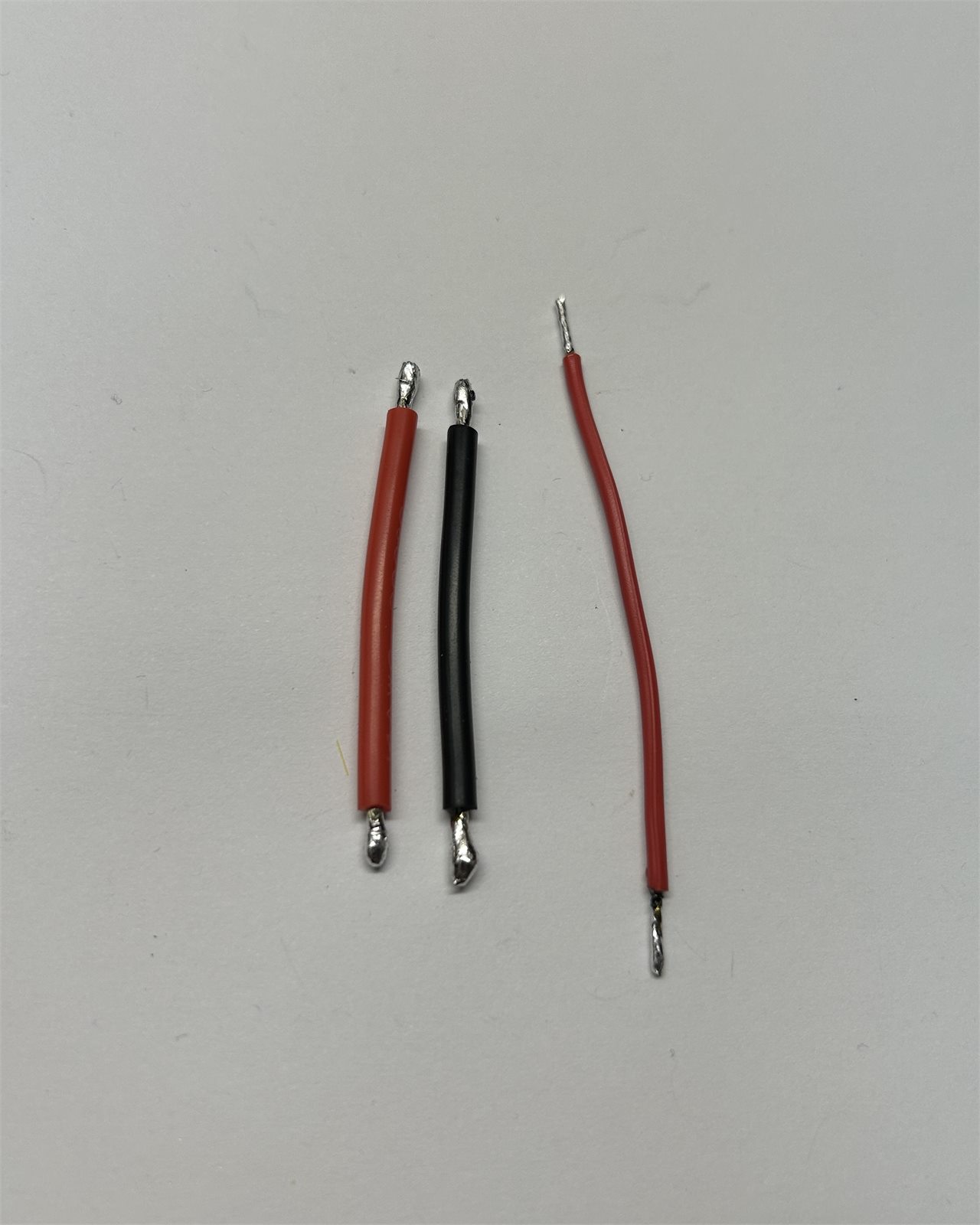

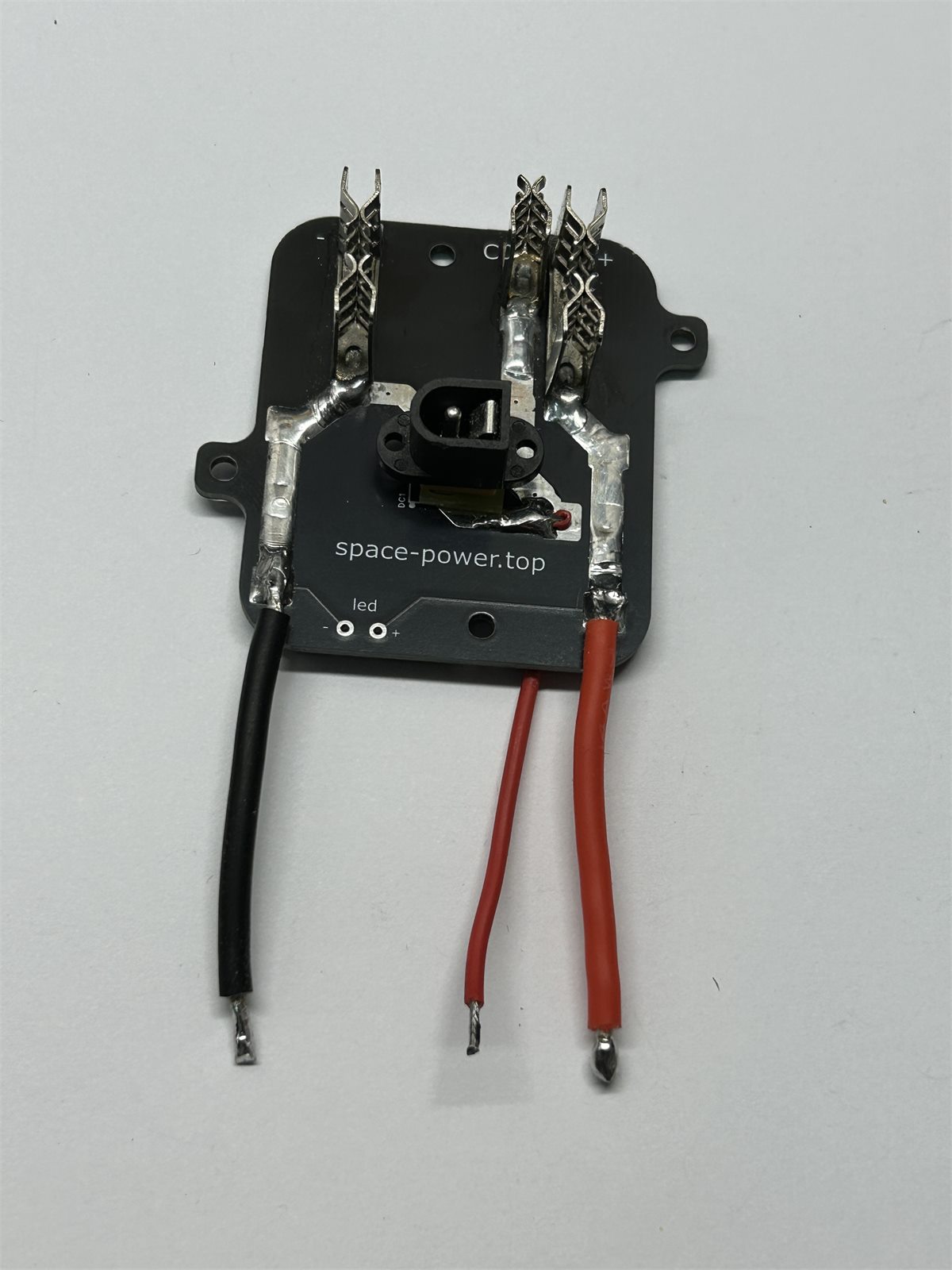

2.3. Підготовка і пайка дротів

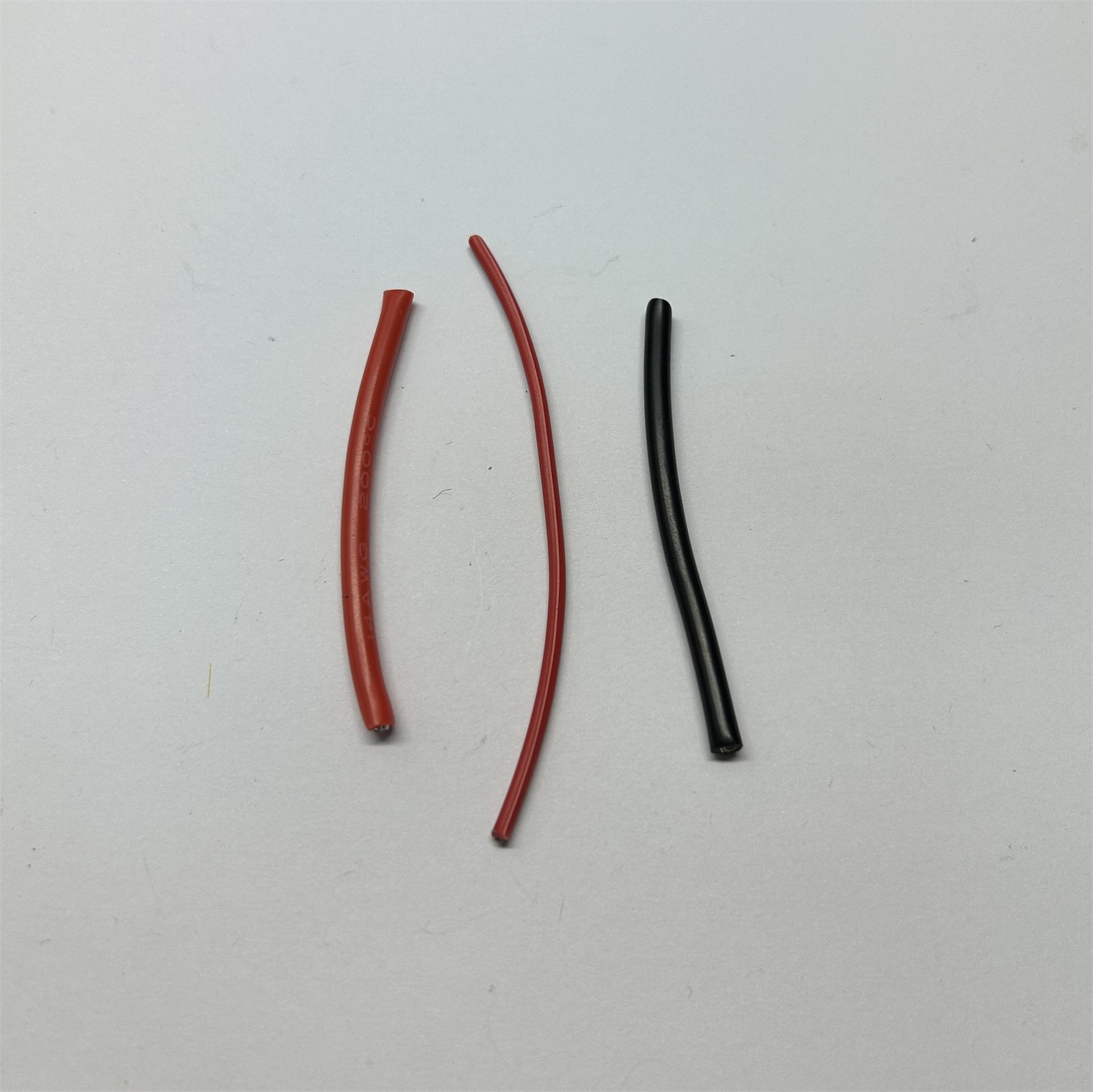

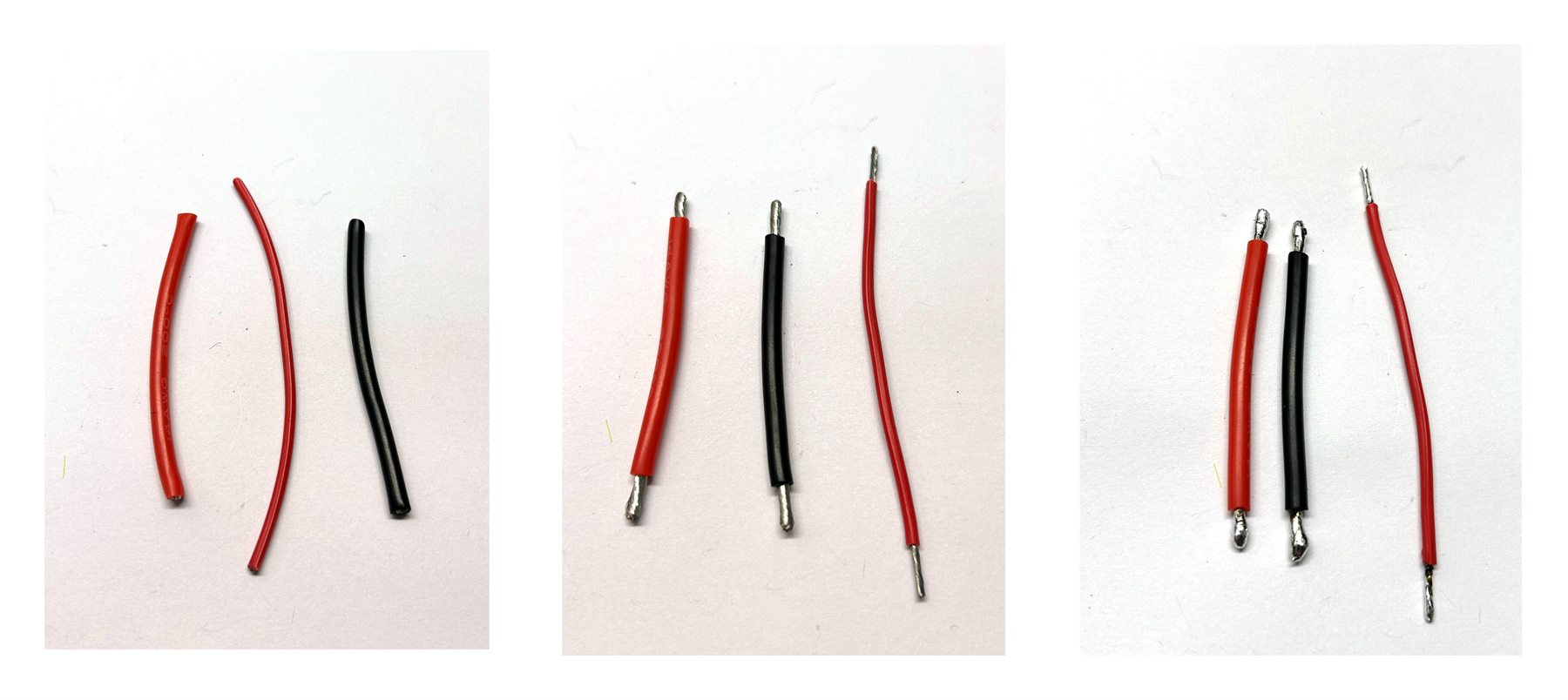

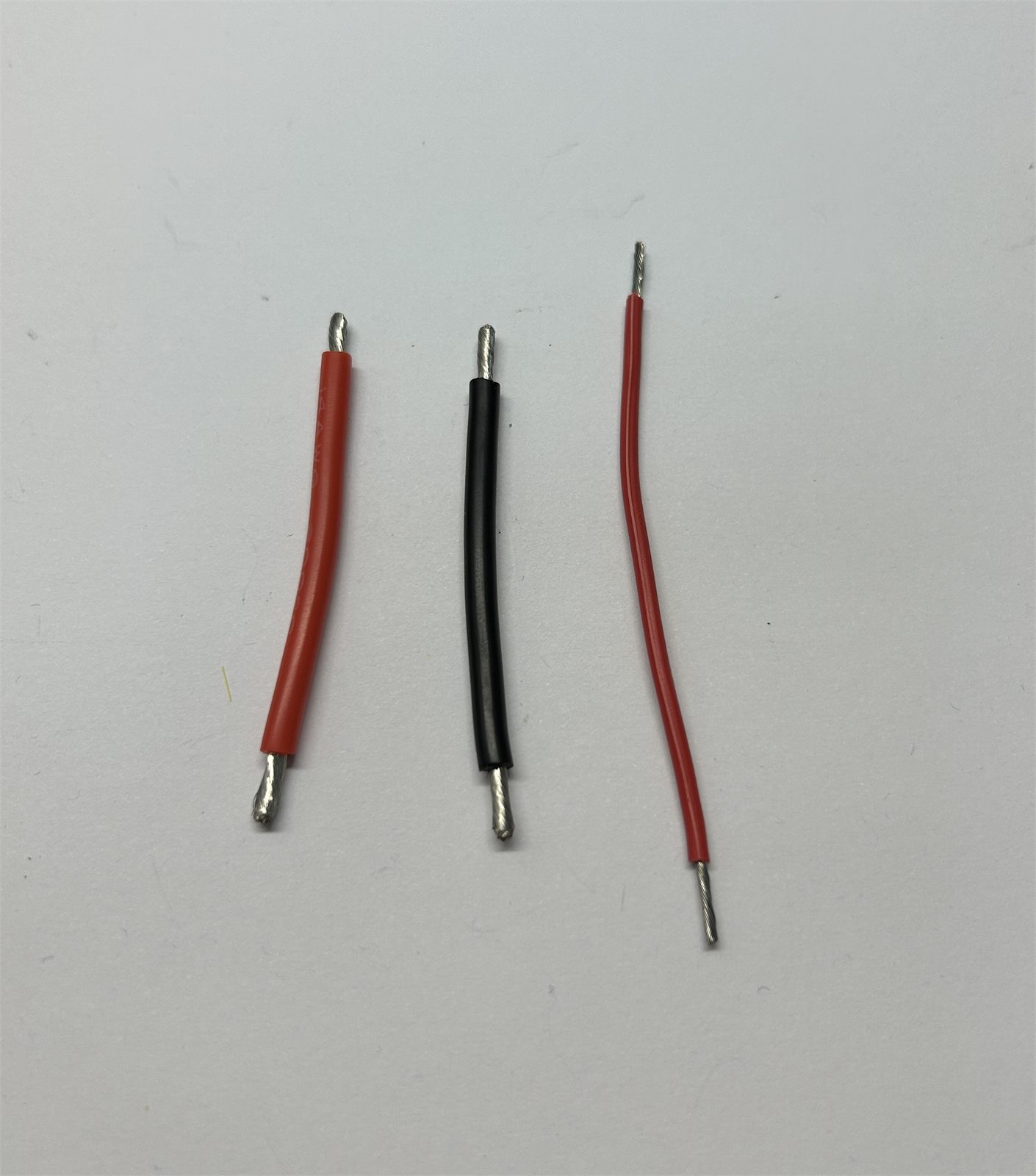

Дроти потрібно зачистити з двох сторін, залудити і тільки після цього припаювати до контактної плати. Так пайка виходить швидшою, міцнішою і з меншим перегрівом плати. Паяємо строго за маркуванням: плюс до плюса, мінус до мінуса, провід зарядки до відповідного контакту зарядки.
- доріжки підсилені з двох сторін;
- дроти попередньо залуджені;
- пайка блискуча і рівномірна;
- немає крапель припою між сусідніми контактами.
- не плутати плюс, мінус і зарядний контакт;
- не залишати флюс на платі після завершення;
- не перегрівати DC-роз'єм;
- не робити холодну пайку на силових дротах.
Показати додаткові фото етапу (16)

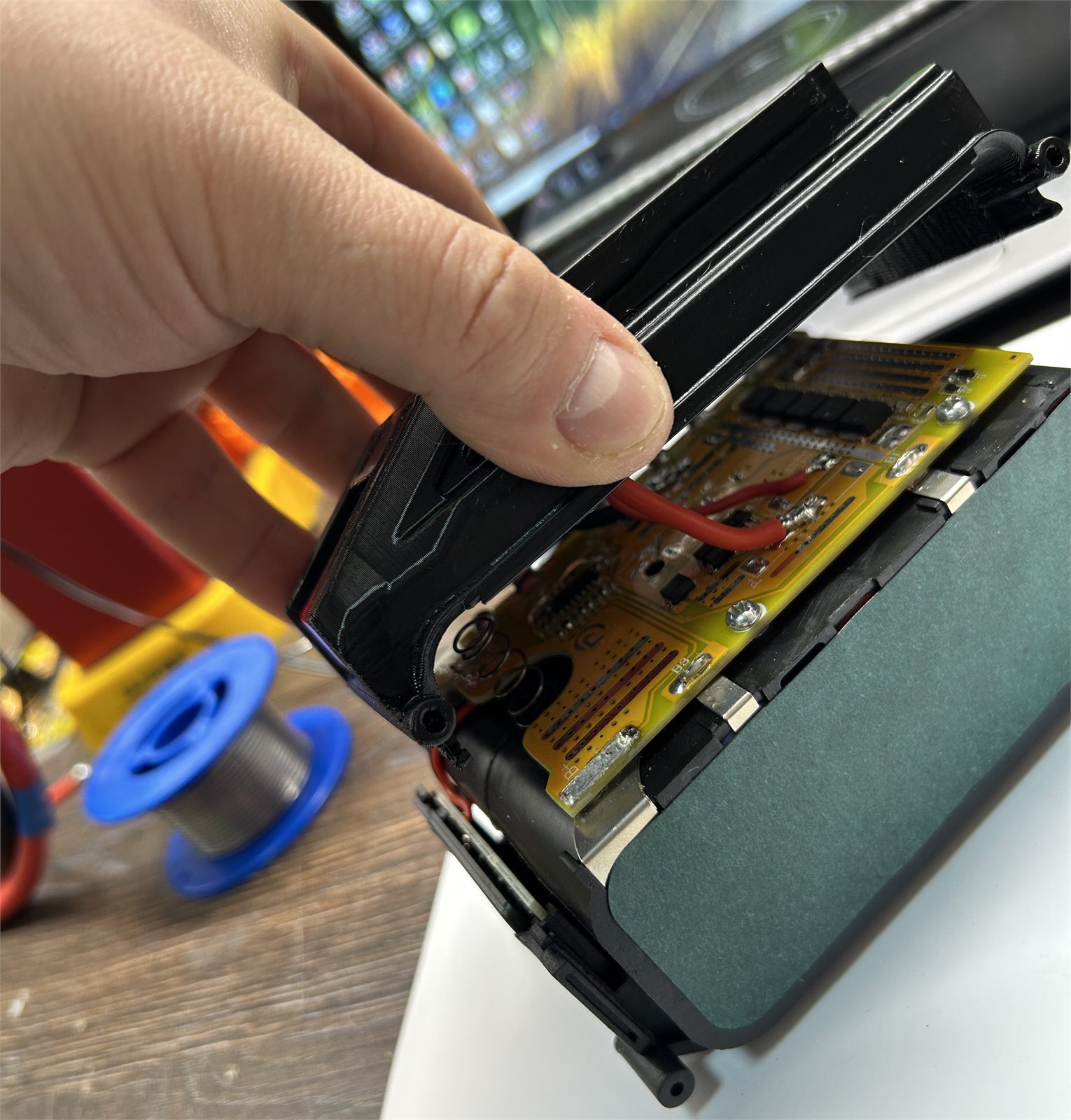

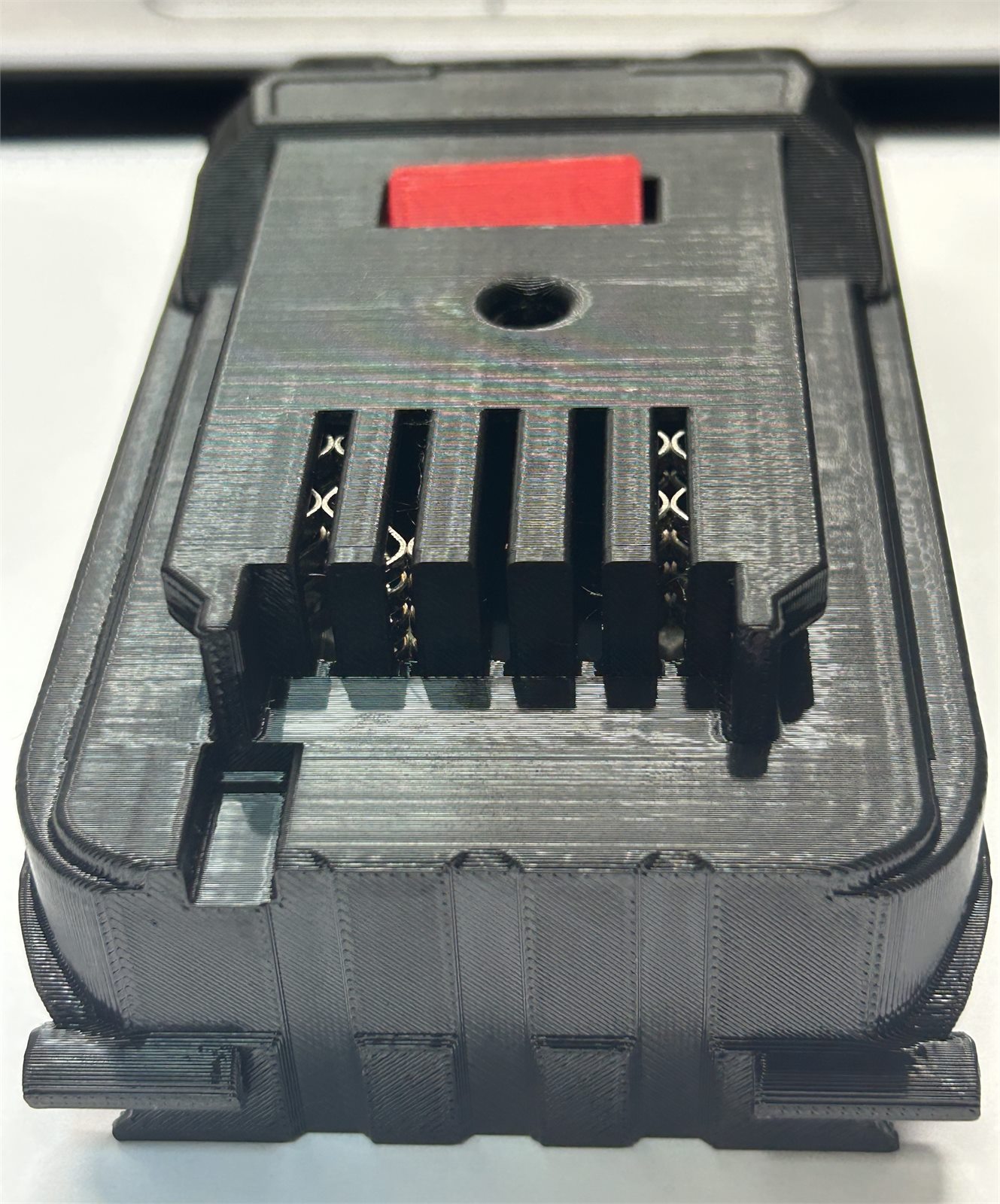

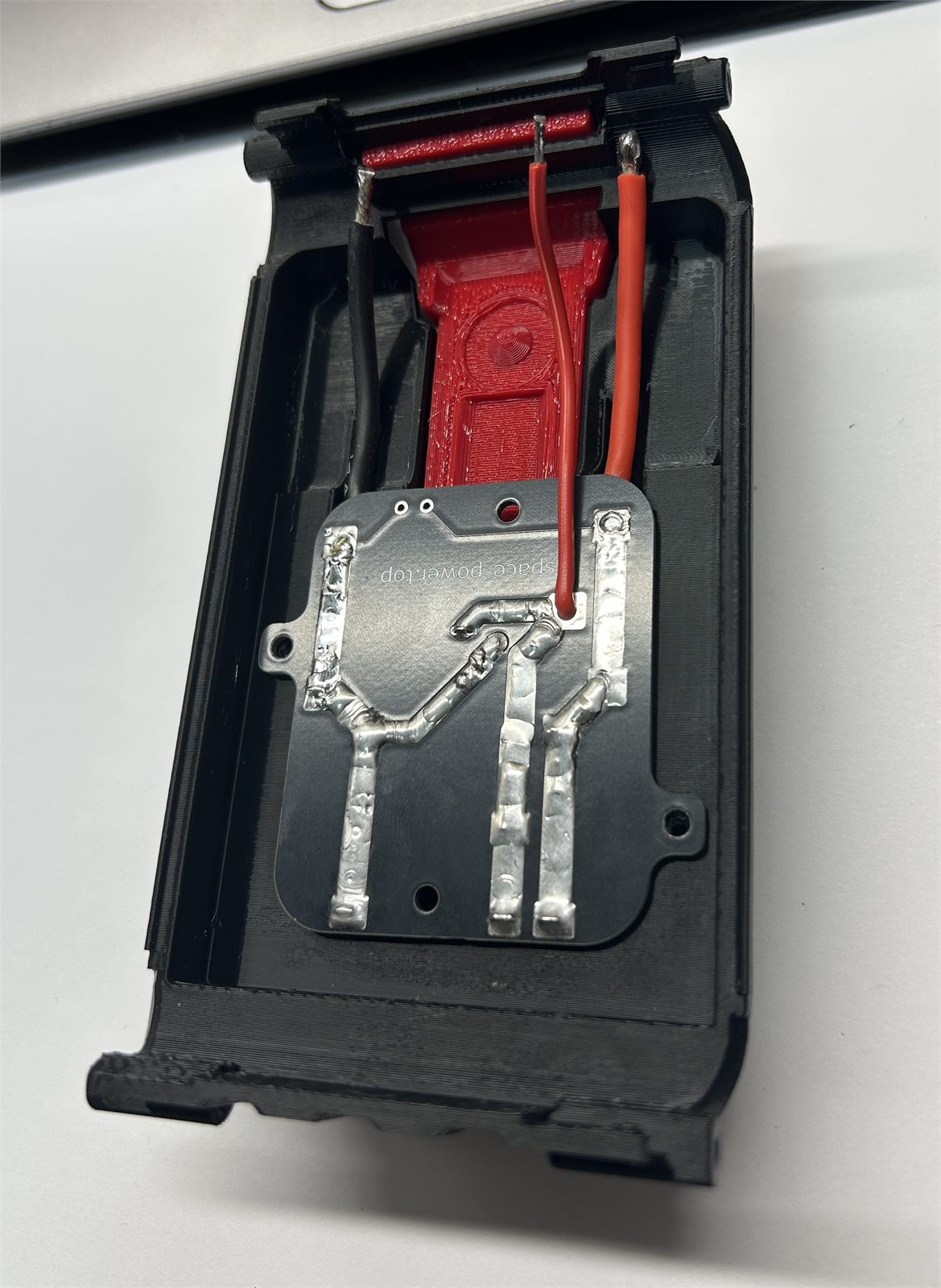

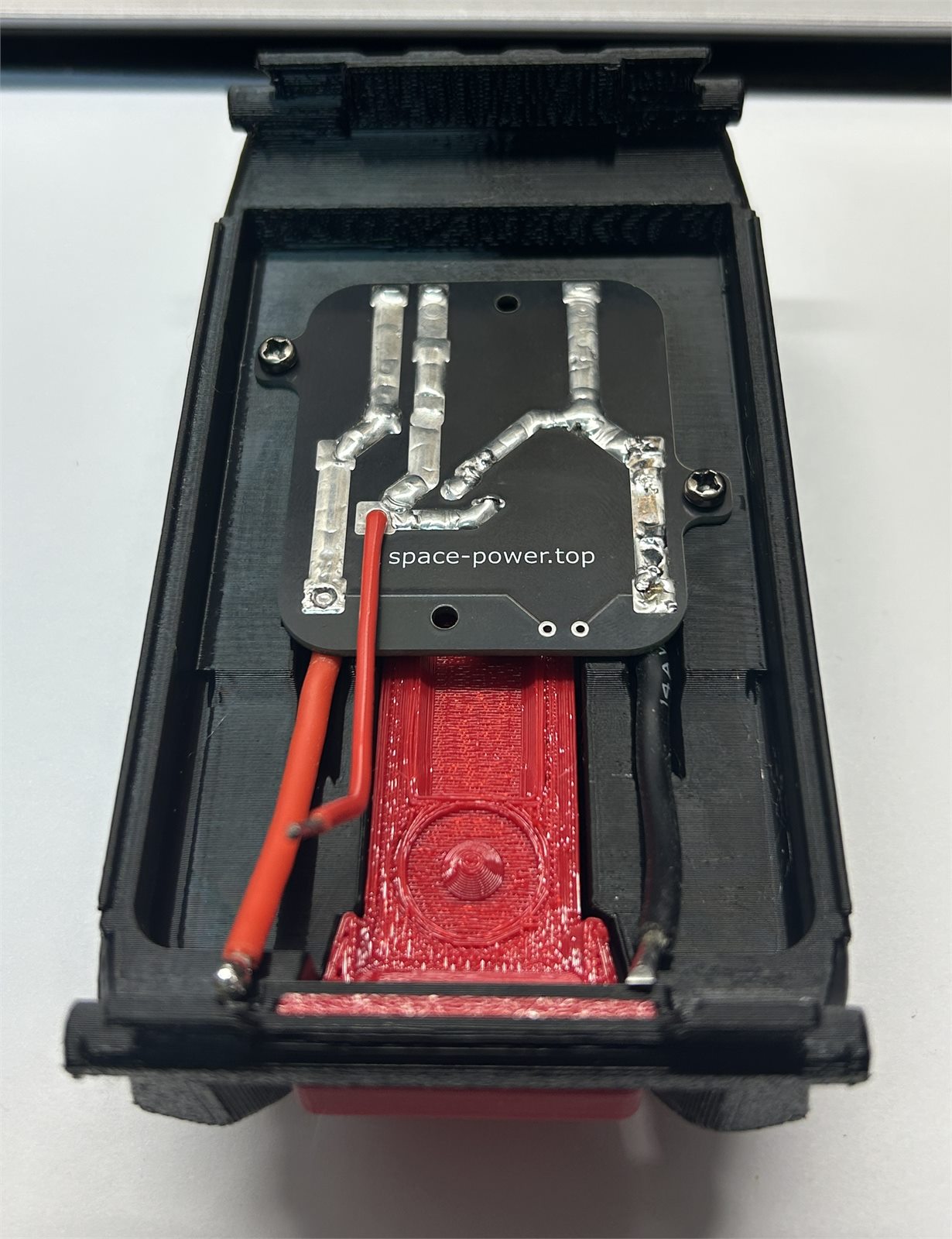

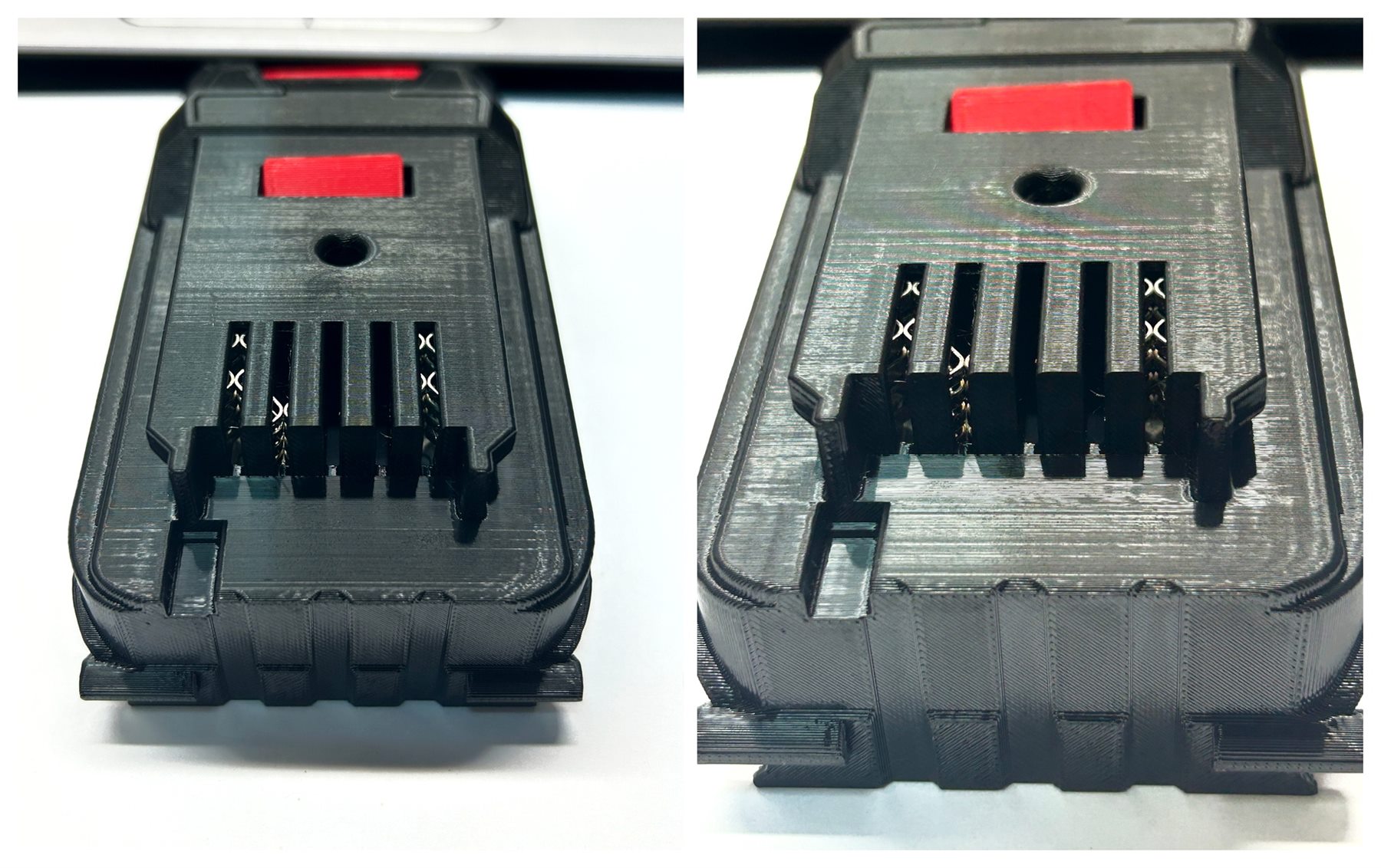

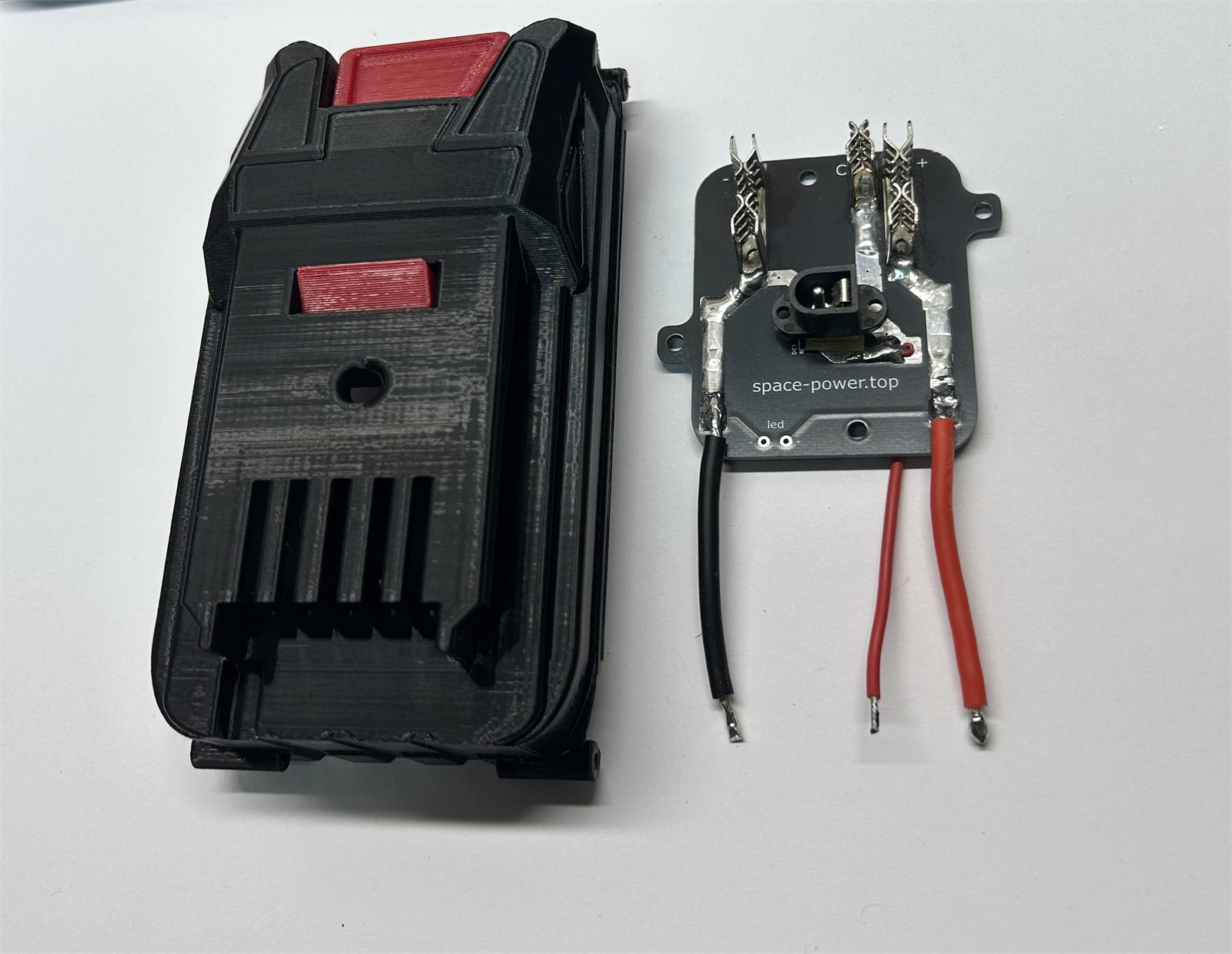

3. Встановлення контактної плати у PETG-верх

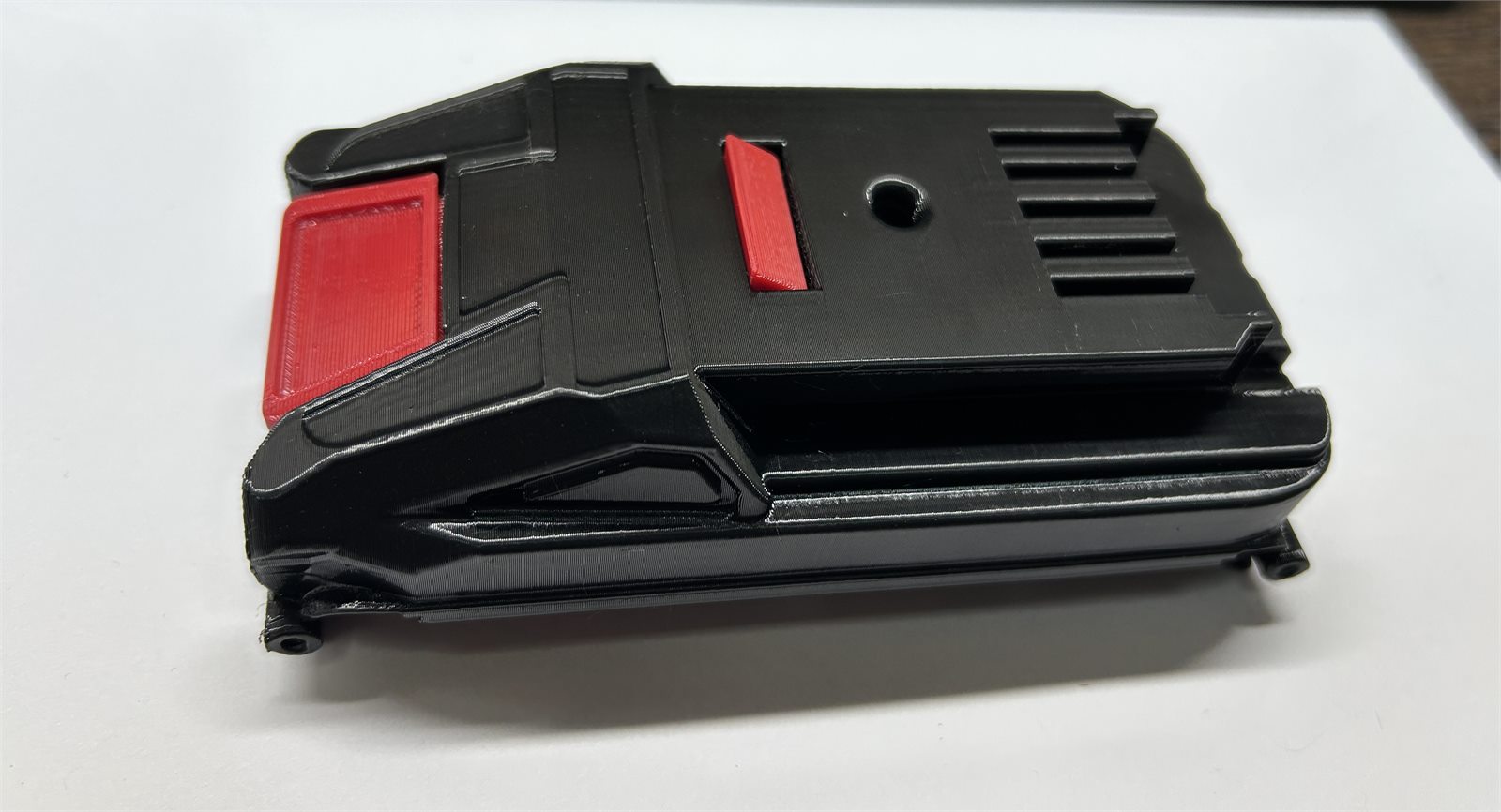

Завдання етапу: встановити готову контактну плату в надруковану верхню кришку під Dnipro-M і зафіксувати її двома гвинтами з комплекту. Після цього верхня частина акумулятора вже має посадку під інструмент, силові контакти, зарядний контакт і додатковий DC-роз'єм.

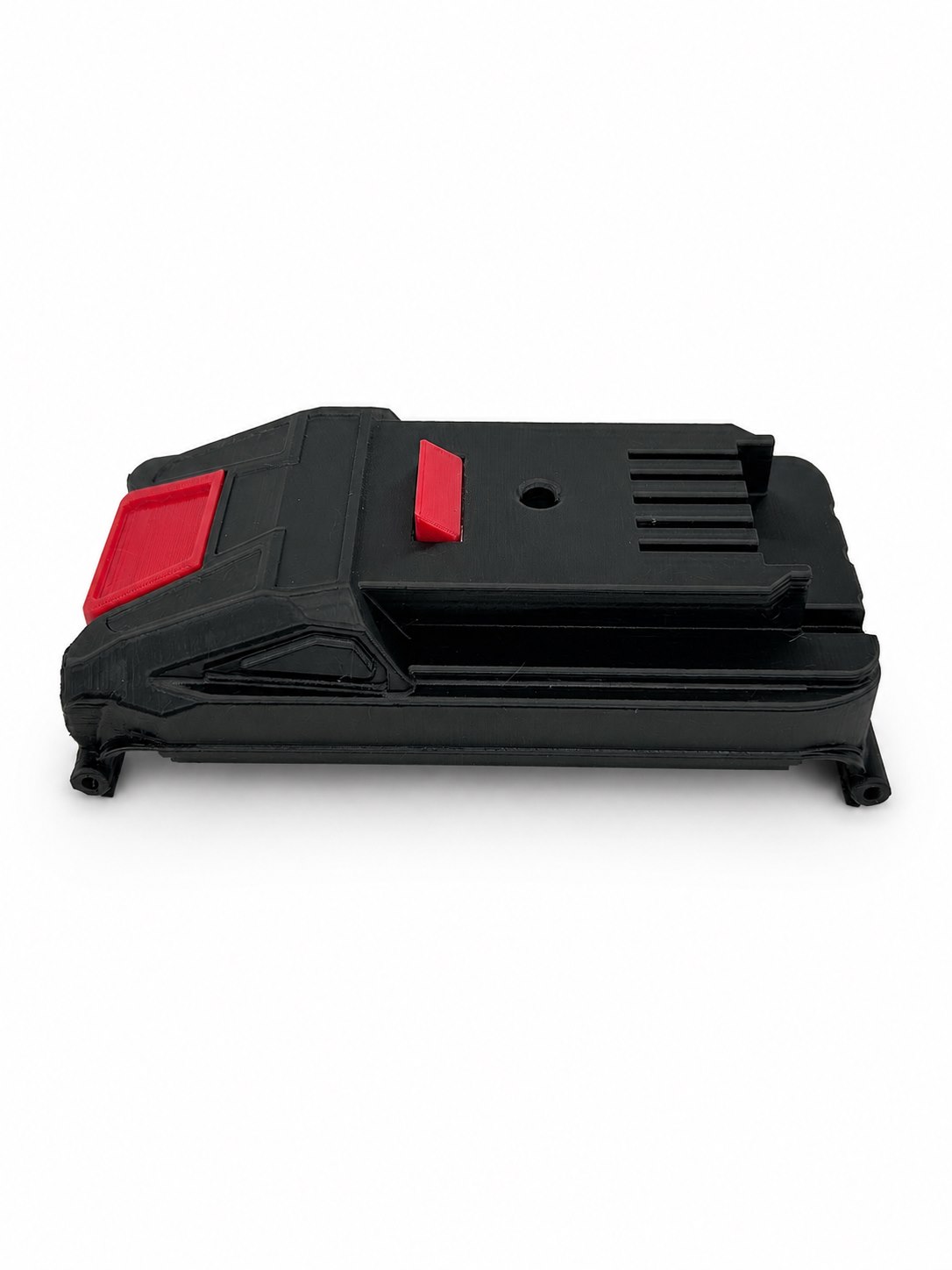

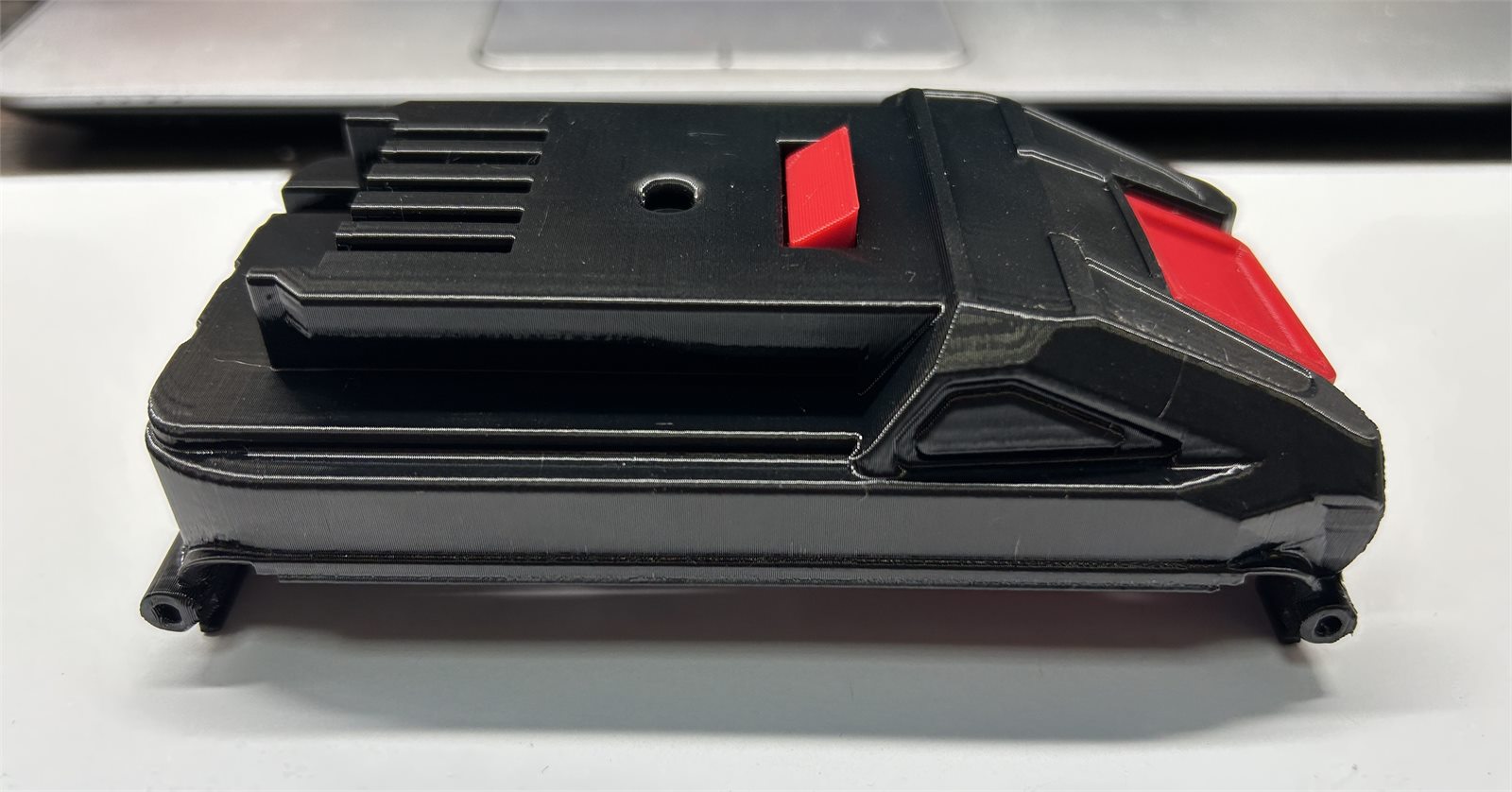

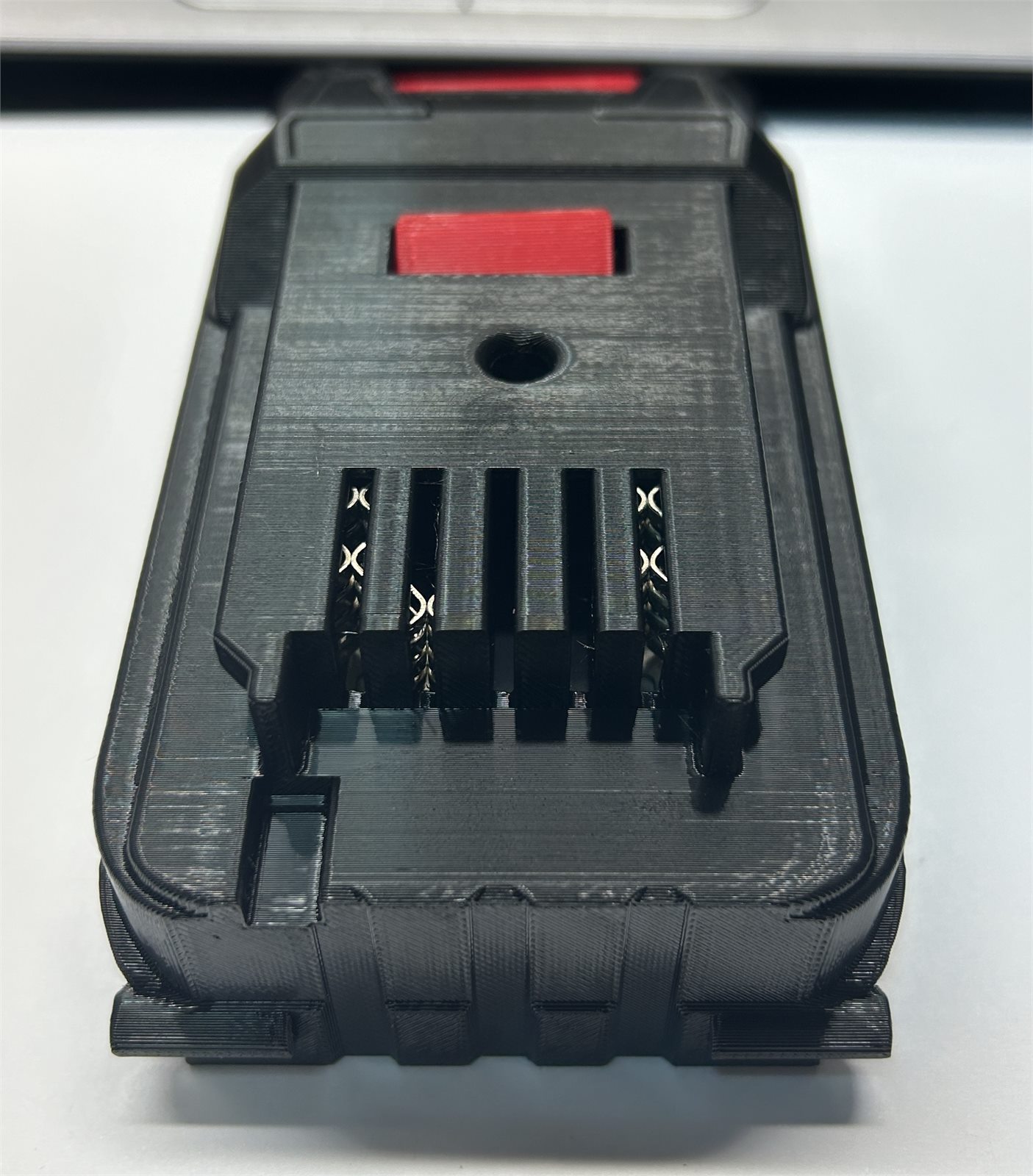

PETG-верх - це власна розробка Space Power. Він зроблений під геометрію посадки Dnipro-M, бо готового універсального заводського рішення для такої конструкції немає. PETG вибраний через міцність і кращу термостійкість порівняно з багатьма простими пластиками для друку.
- Перевірте, щоб після пайки на платі не залишилось гострих країв припою або зайвого флюсу.

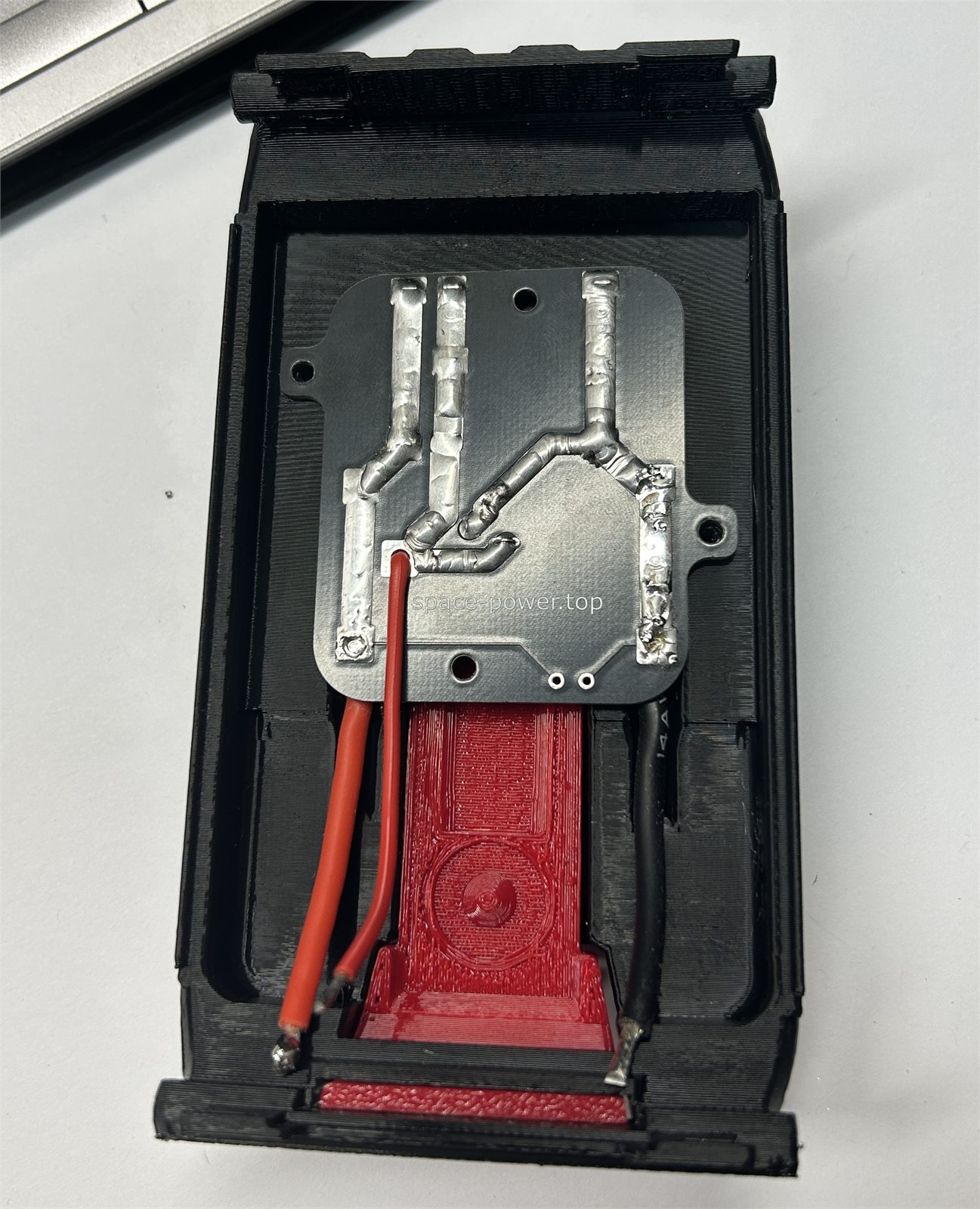

- Встановіть контактну плату у посадкове місце PETG-верхньої кришки.
- Переконайтесь, що силові контакти дивляться рівно у напрямку посадки інструмента.

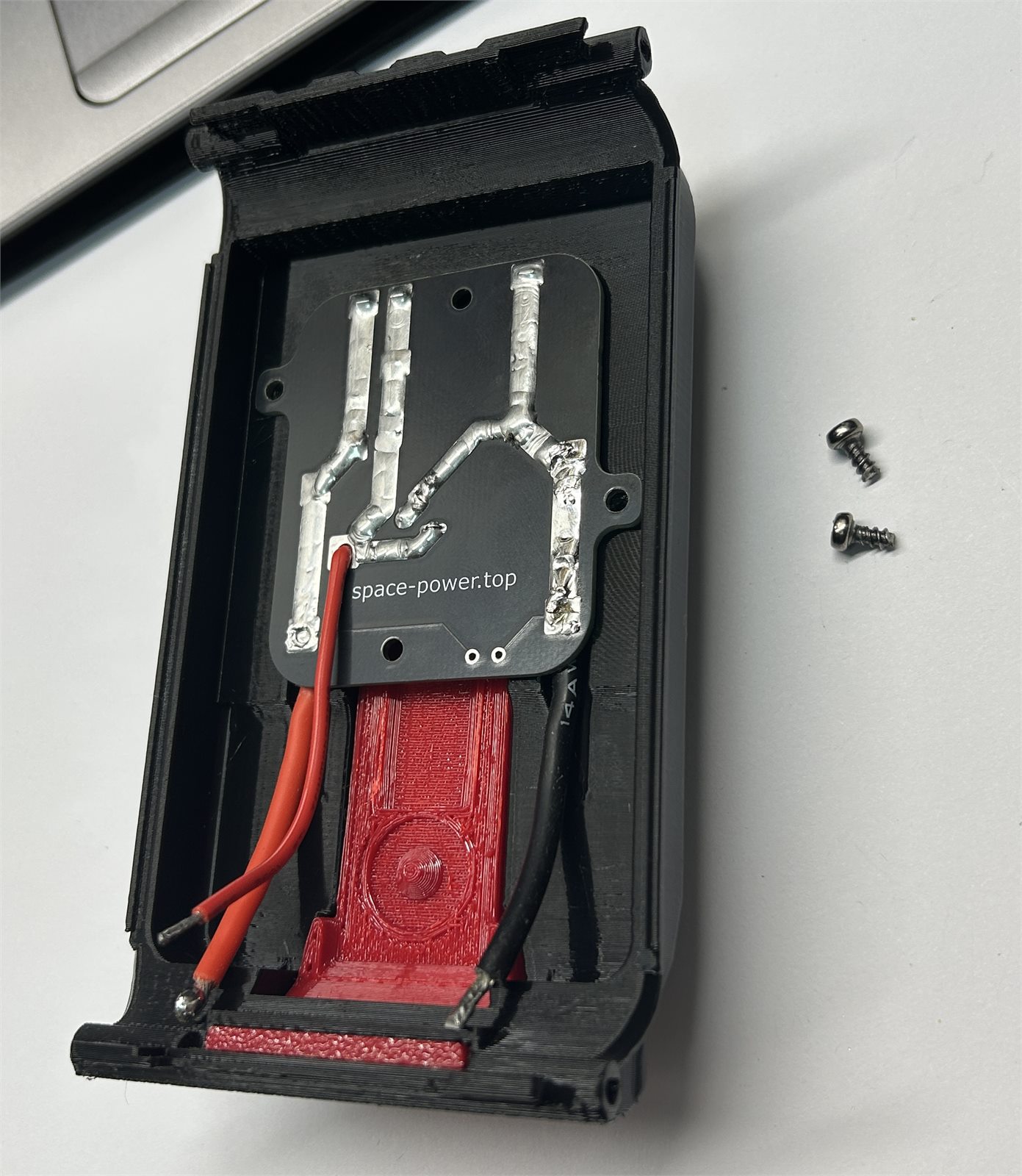

- Закрутіть два гвинти контактної групи без перекосу і без надмірного зусилля.
- Перевірте, що дроти виходять у потрібний бік і не будуть затиснуті під час фінального закриття корпусу.
- верхня кришка з контактами Dnipro-M;
- додатковий DC-роз'єм для зарядки;
- припаяні силові дроти і провід зарядки;
- контактна плата надійно закріплена гвинтами.
- контакти не перекошені;
- кнопка у верхній частині не заїдає;
- плата не має люфту;
- дроти не натягнуті і не перетиснуті.

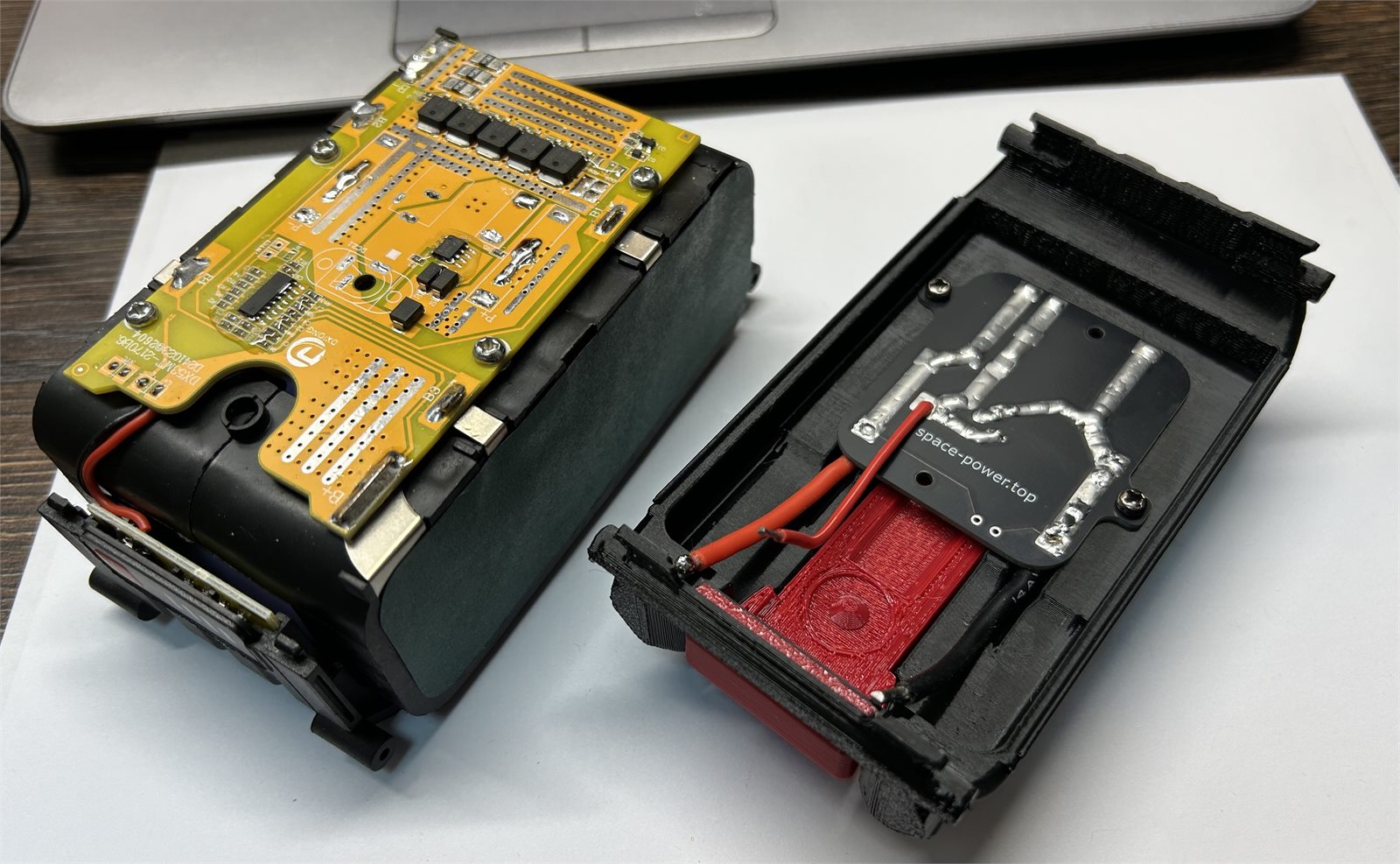

Після цього верхня кришка фактично готова до підключення до BMS на фінальних етапах. Далі переходимо до елементів 21700: перевірка, ізоляція плюсових контактів, ущільнення і правильне розміщення в холдерах.
Показати додаткові фото етапу (7)
4. Підготовка елементів 21700
Завдання етапу: підготувати акумуляторні елементи до встановлення в холдери і зварювання. Саме від якості елементів залежить реальна ємність, струмовіддача, нагрів і довговічність готового акумулятора.

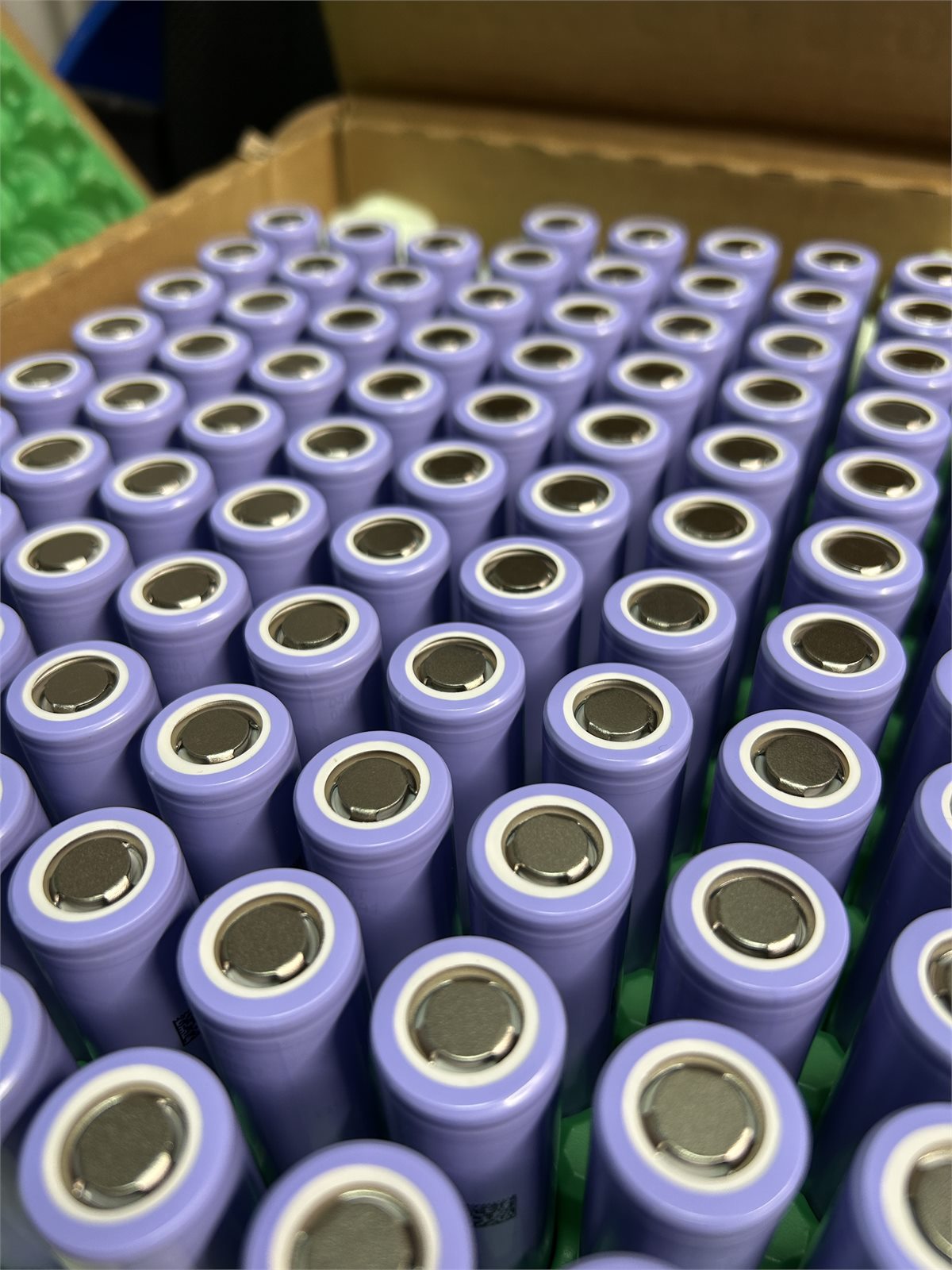

Для надійної збірки бажано використовувати нові оригінальні елементи з однієї партії. У прикладі показано збірку 5S2P на Samsung 40T 21700 4000mAh, але так само можна збирати акумулятори на EVE 40P, Samsung 50S або інших якісних високострумових елементах, якщо вони відповідають задачі.
4.1. Перевірка напруги і стану
Мультиметром перевірте напругу кожного елемента. Нові елементи з однієї партії зазвичай приходять із близьким заводським зарядом, тому спеціально заряджати їх перед збіркою не потрібно. Якщо напруга сильно відрізняється, спочатку потрібно привести елементи до однакового стану, і тільки потім збирати акумулятор.
Якщо є прилад для вимірювання внутрішнього опору, перевірте і цей параметр. Для силового акумулятора важливо, щоб елементи в групах не відрізнялися між собою. Велика різниця у внутрішньому опорі означає різне нагрівання і нерівномірне навантаження.
| Що перевірити | Навіщо | Що робити при проблемі |
|---|---|---|
| Напруга кожного елемента | щоб не отримати розбаланс після першого підключення | вирівняти заряд або замінити підозрілий елемент |
| Одна модель і одна партія | щоб групи працювали однаково під навантаженням | не змішувати різні елементи в одній збірці |
| Внутрішній опір | щоб виявити слабкі або зношені елементи | не використовувати елементи з великим відхиленням |

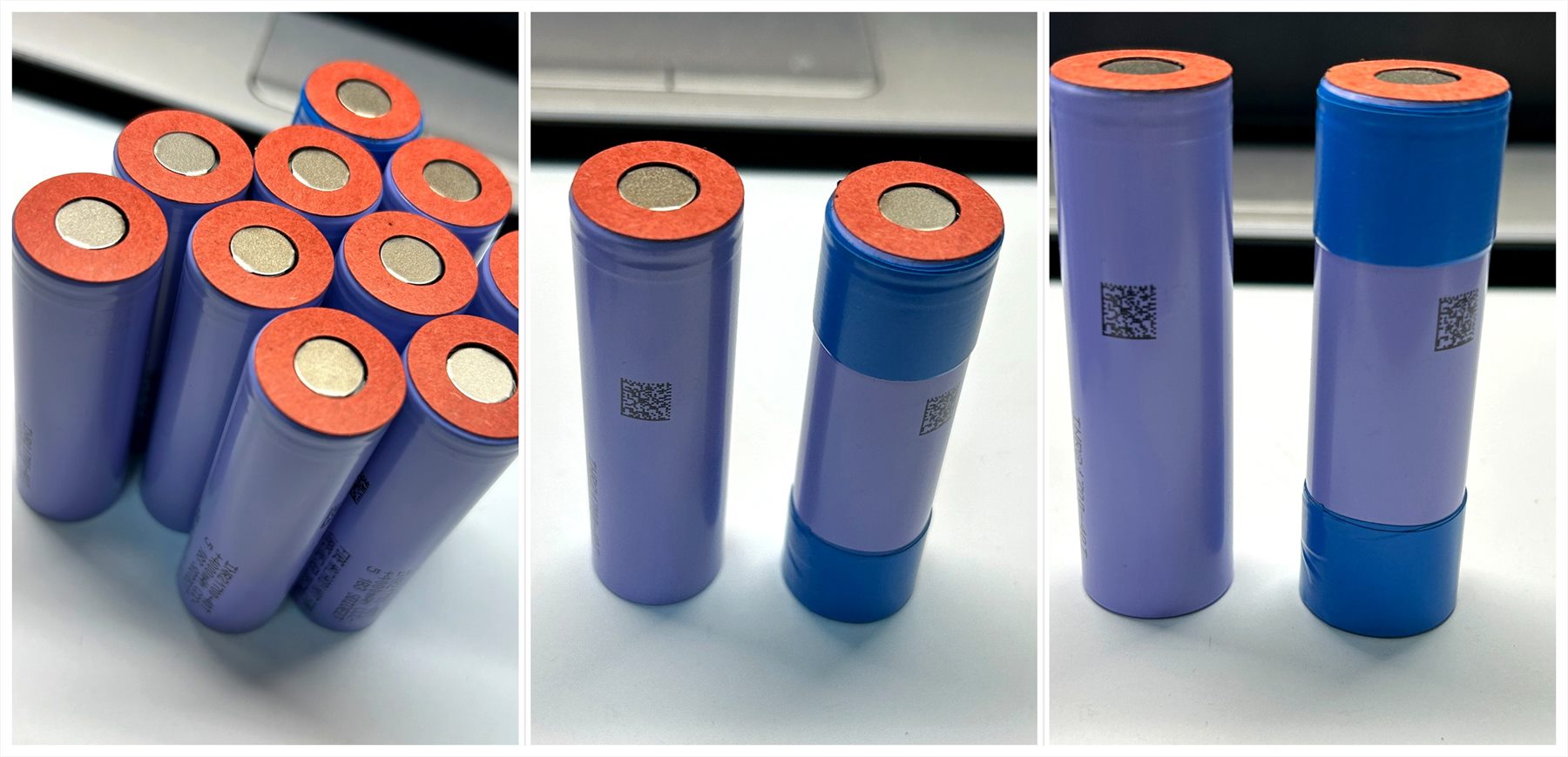

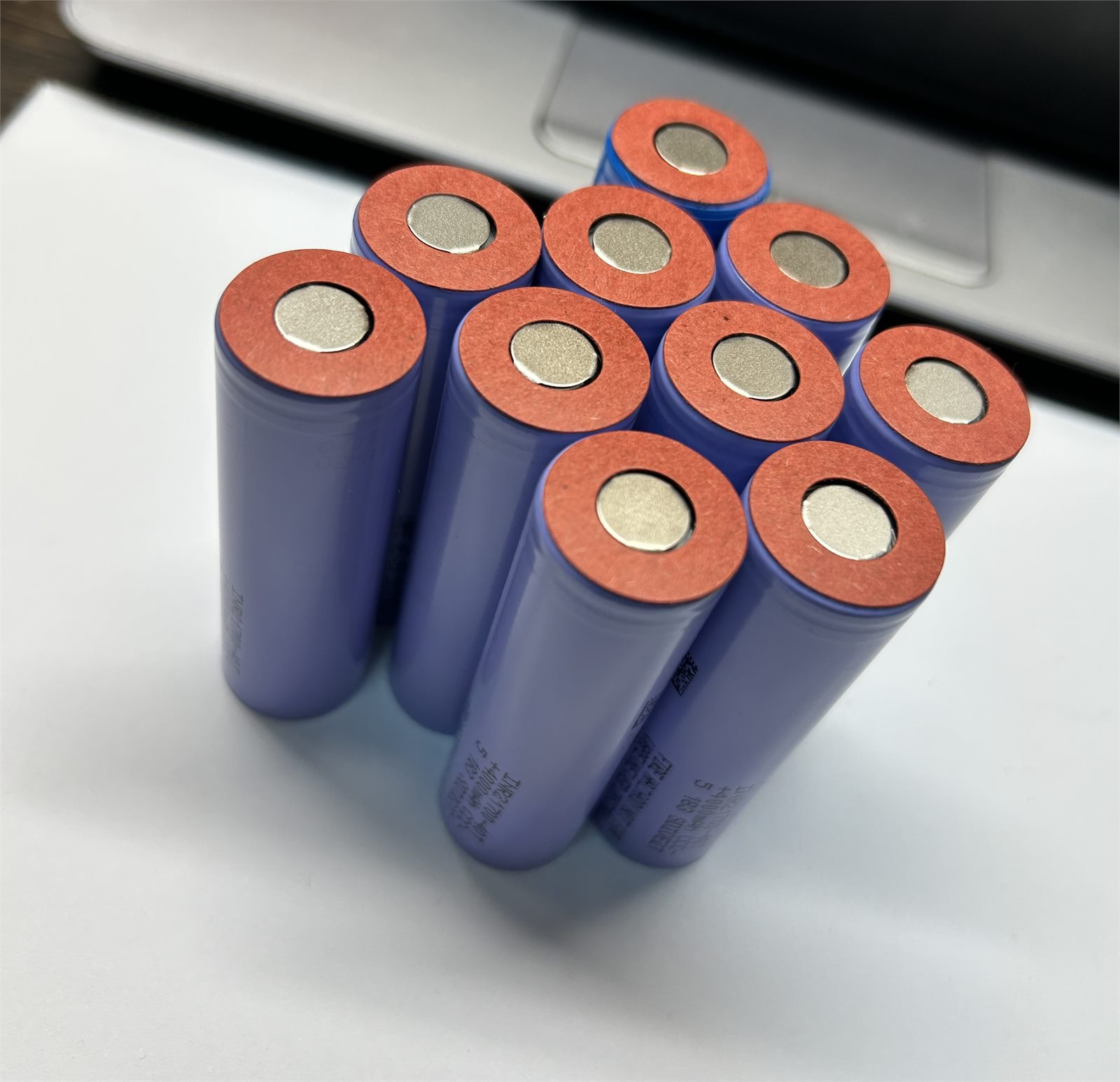

4.2. Захисні кільця на плюс

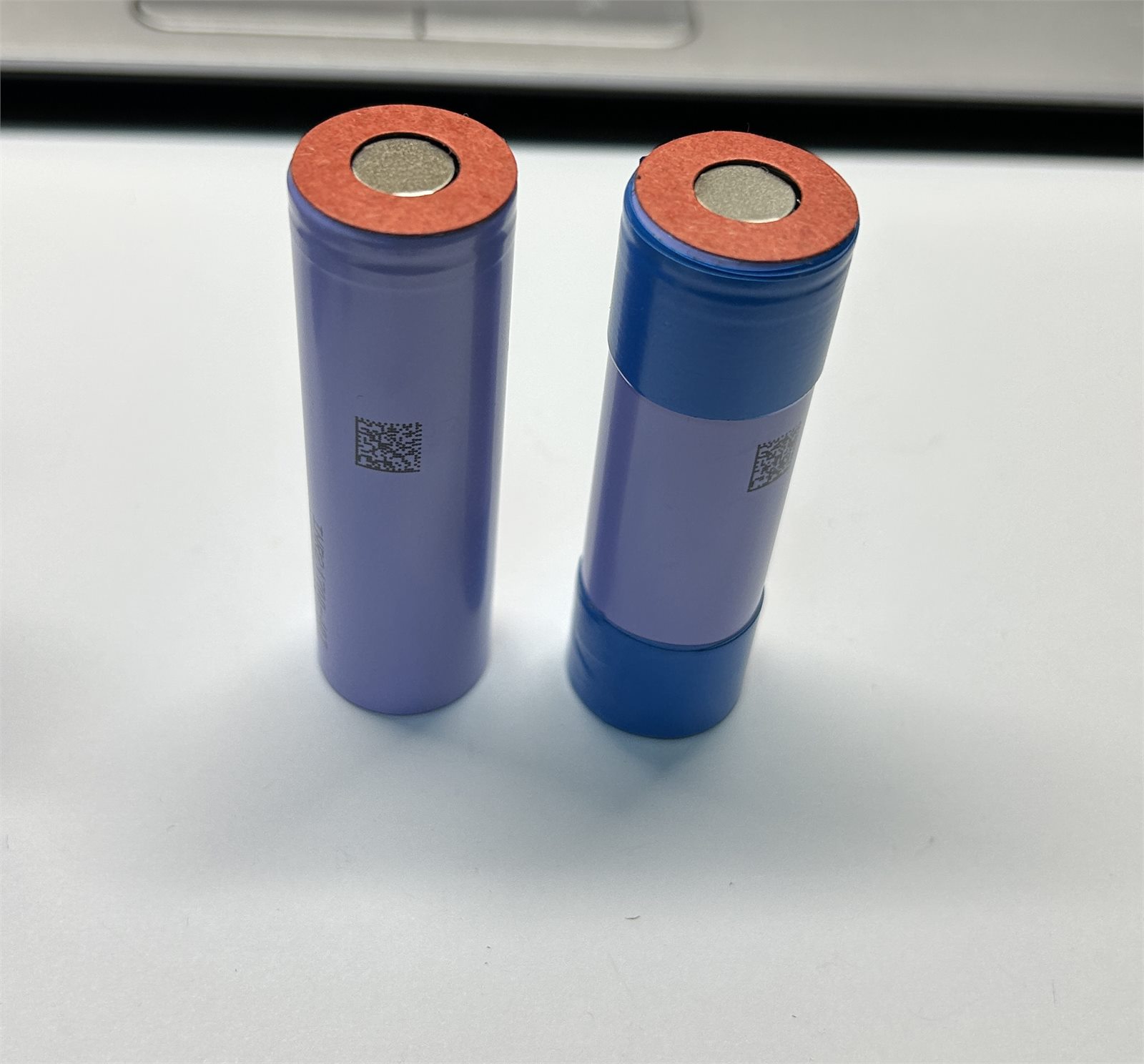

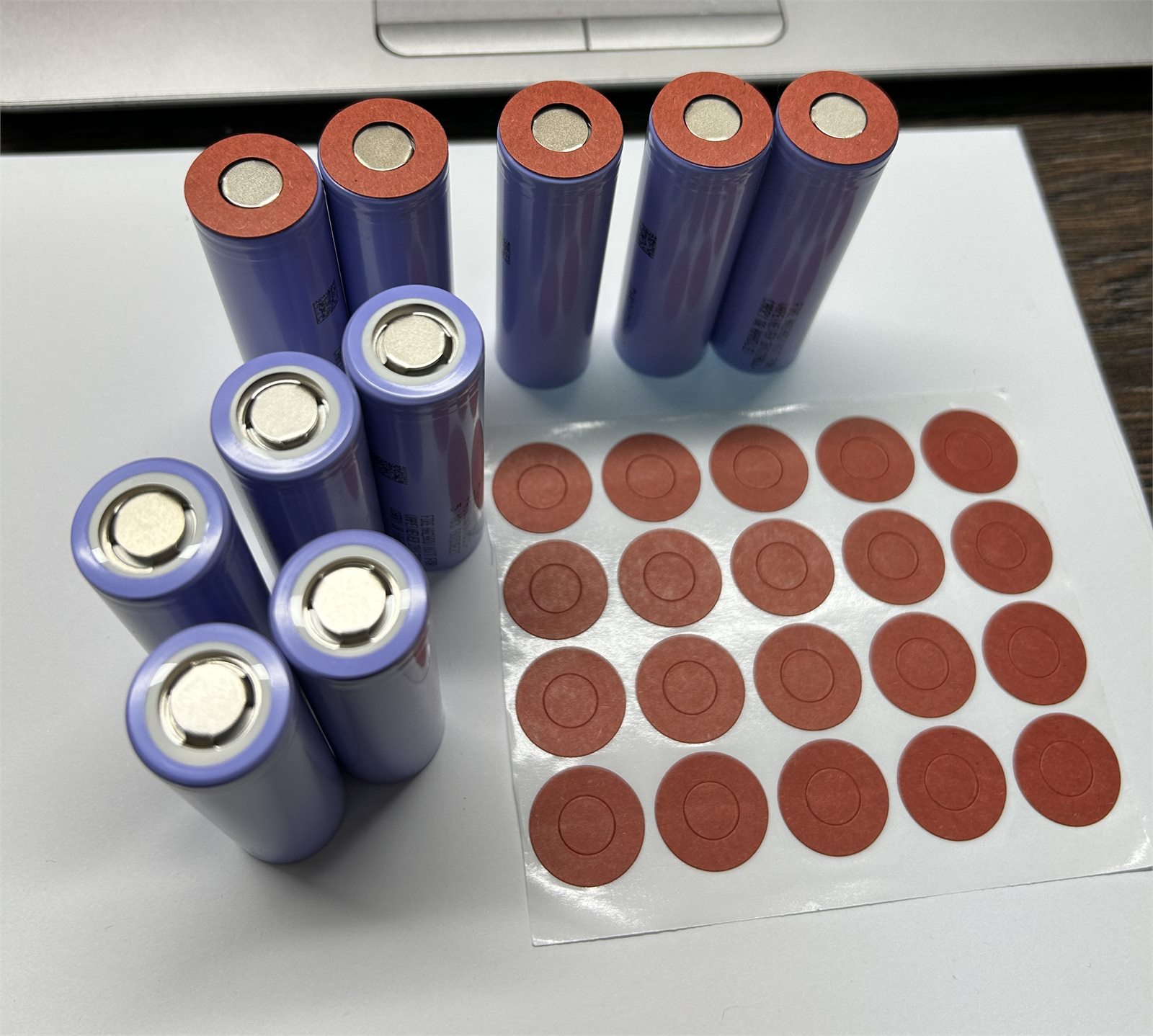

На плюсовий контакт кожного елемента бажано наклеїти захисне кільце. Це простий, але дуже корисний додатковий захист. Під час зварювання і подальшої експлуатації кільце зменшує ризик випадкового контакту нікелю з корпусом елемента біля плюсової площадки.
4.3. Ущільнення елементів у холдері
Заводські холдери розраховані на різних виробників елементів 21700, тому посадка може мати невеликий запас. Якщо елемент вільно рухається, у жорсткому інструментальному використанні це небажано. Для щільнішої посадки можна додати тонке ущільнення по краях елемента: термоусадку, ізоленту, армований скотч або інший відповідний матеріал.
- перевіряємо напругу всіх елементів;
- за можливості перевіряємо внутрішній опір;
- клеїмо захисні кільця на плюсові контакти;
- додаємо ущільнення, якщо елементи мають люфт у холдері.
- змішувати нові та б/в елементи;
- змішувати різні моделі елементів;
- збирати акумулятор з різною напругою елементів;
- економити на захисті плюсового контакту.
Показати додаткові фото етапу (3)
5. Розміщення елементів у холдерах
Завдання етапу: правильно розмістити елементи у холдерах згідно зі схемою збірки. Для 5S1P, 5S2P, 5S3P і 5S4P логіка однакова: є п'ять послідовних груп, але в кожній групі різна кількість паралельних елементів.

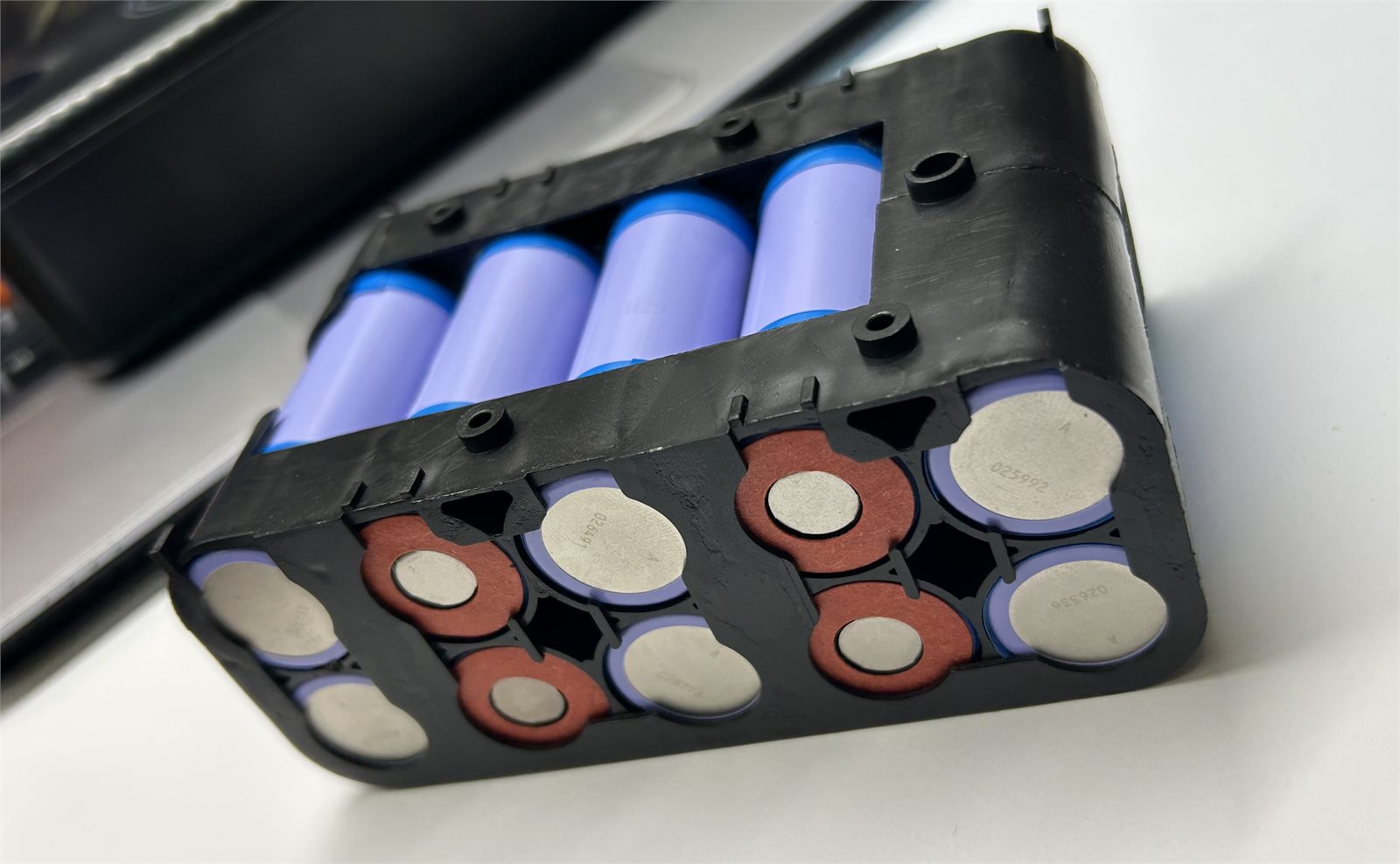

Цей етап не можна робити поспіхом. Якщо переплутати полярність хоча б одного елемента, далі можна неправильно приварити нікель або пошкодити BMS під час підключення. Перед зварюванням схему потрібно перевірити ще раз.
5.1. Як думати про 5S і P
5S означає, що батарея має п'ять послідовних груп. Саме послідовне з'єднання дає потрібний клас напруги для інструмента 21V Max. Позначення P показує, скільки елементів працює паралельно в одній групі: 1P - один елемент у групі, 2P - два, 3P - три, 4P - чотири.
У паралельній групі елементи мають однакову напругу і працюють разом. Тому до якості підбору елементів у групі потрібно ставитися уважно: слабкий елемент буде тягнути групу вниз.
5.2. Послідовність розміщення

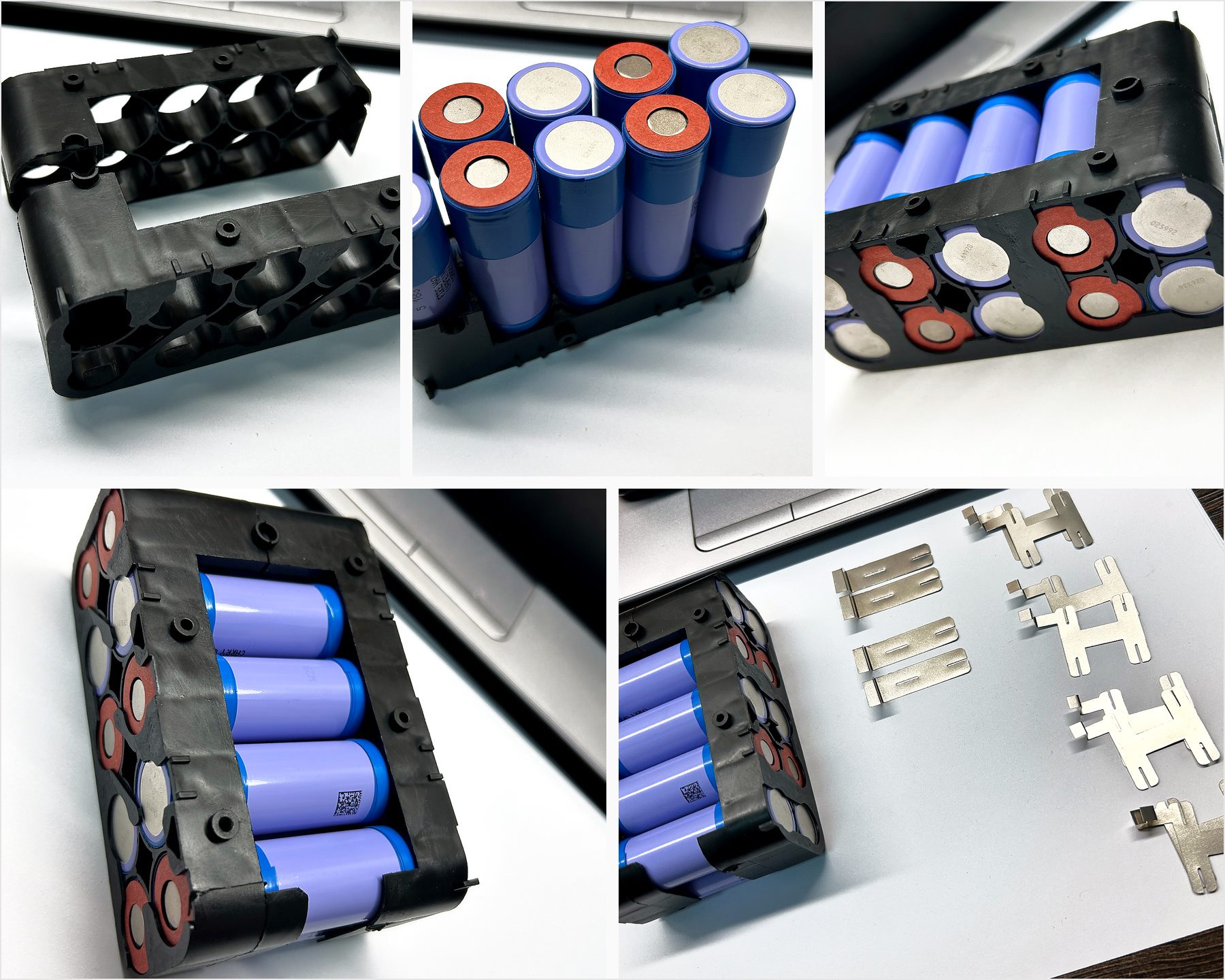

- Покладіть холдери так, як вони будуть стояти у корпусі.
- Порівняйте орієнтацію з фото або схемою саме для вашого комплекту.
- Вставляйте елементи по одному, контролюючи плюс і мінус.
- Після заповнення холдерів перевірте всю схему ще раз.
- Перед зварюванням переконайтесь, що елементи не рухаються і не випадають з холдерів.
- усі елементи сидять щільно;
- плюси і мінуси збігаються зі схемою;
- захисні кільця не змістились;
- холдери не перекошені.
- де буде загальний плюс збірки;
- де буде загальний мінус збірки;
- де будуть точки підключення BMS;
- чи збігається розміщення з комплектними нікелевими пластинами.
Показати додаткові фото етапу (2)

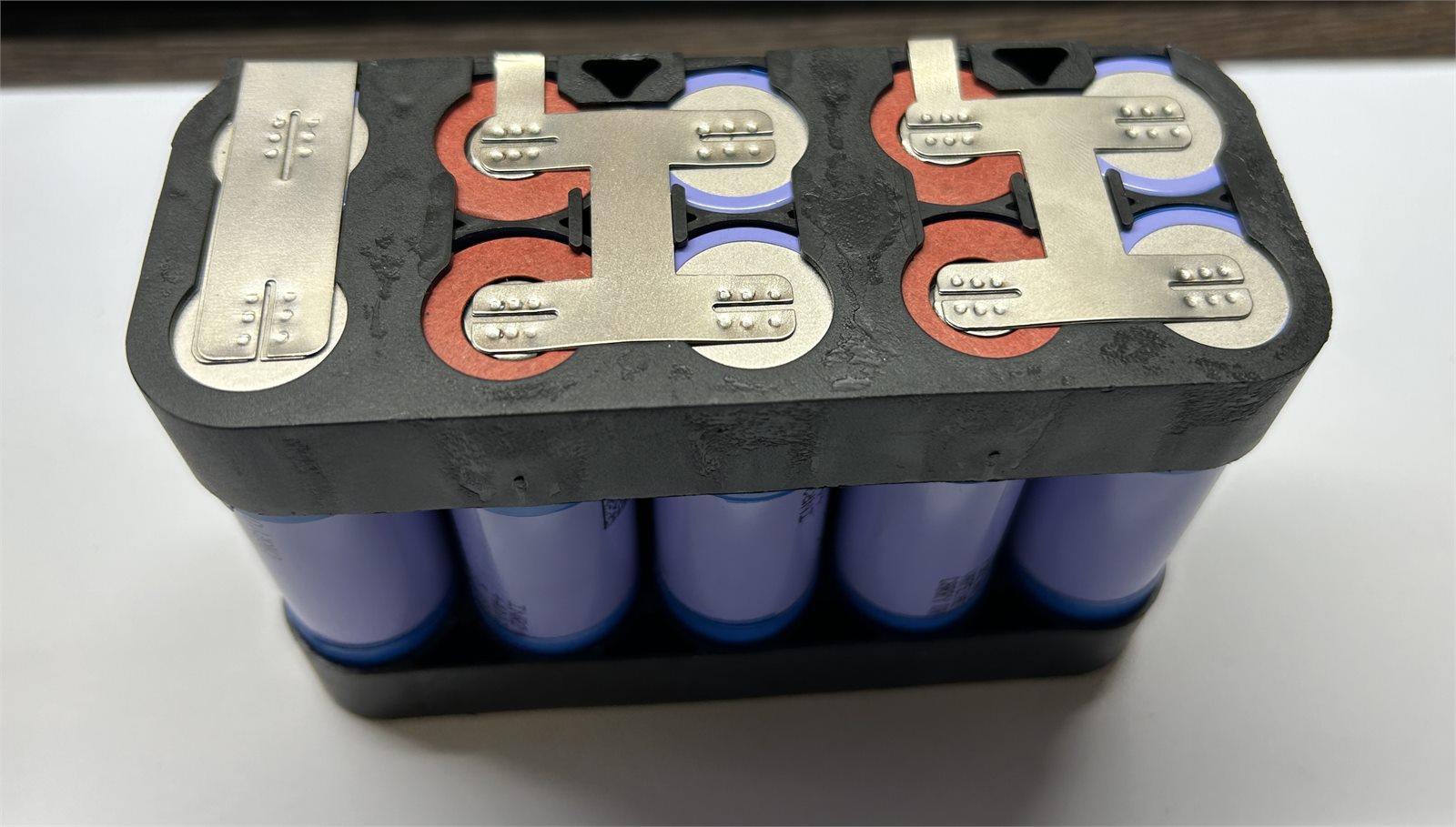

6. Точкове зварювання нікелю

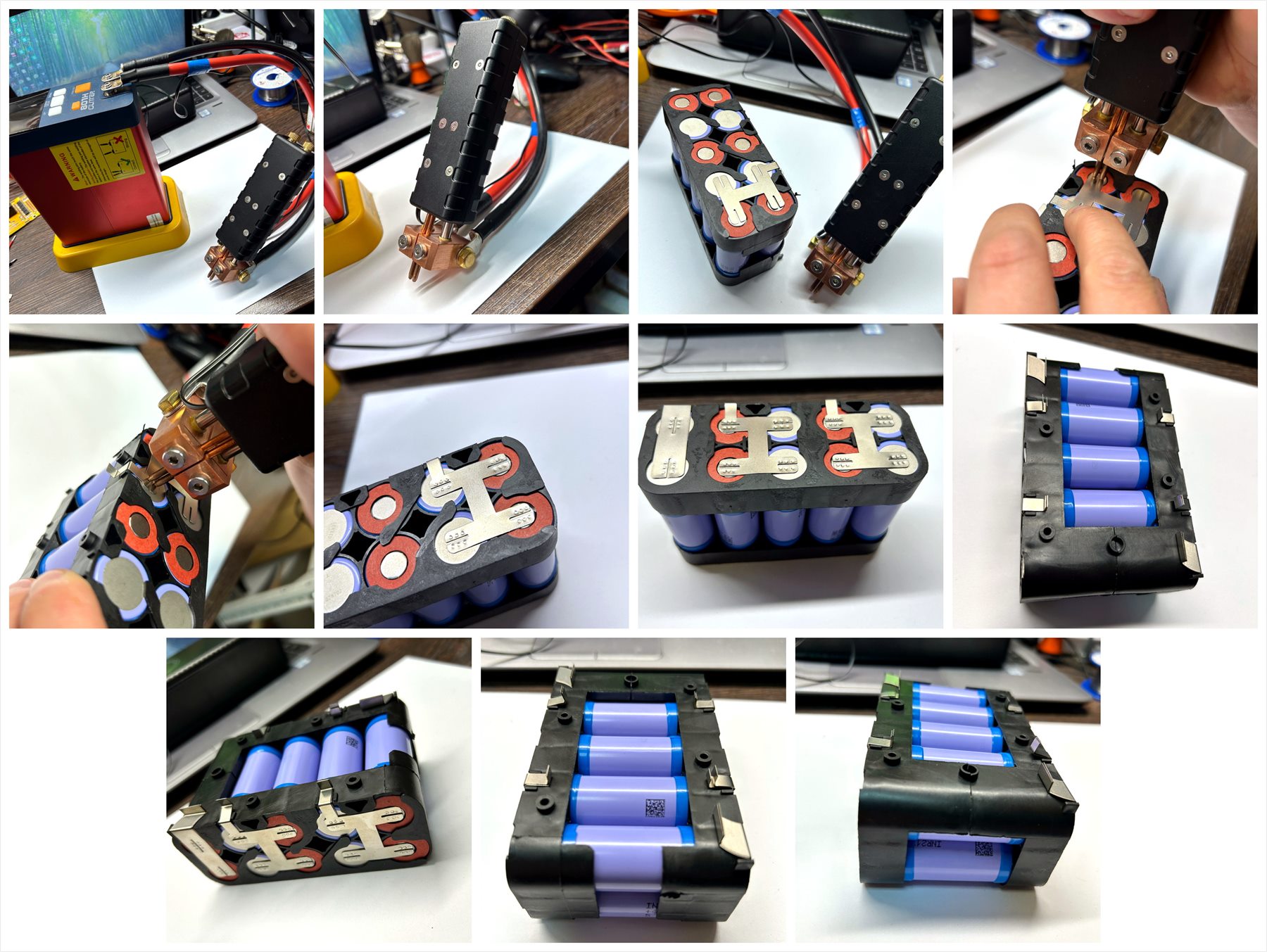

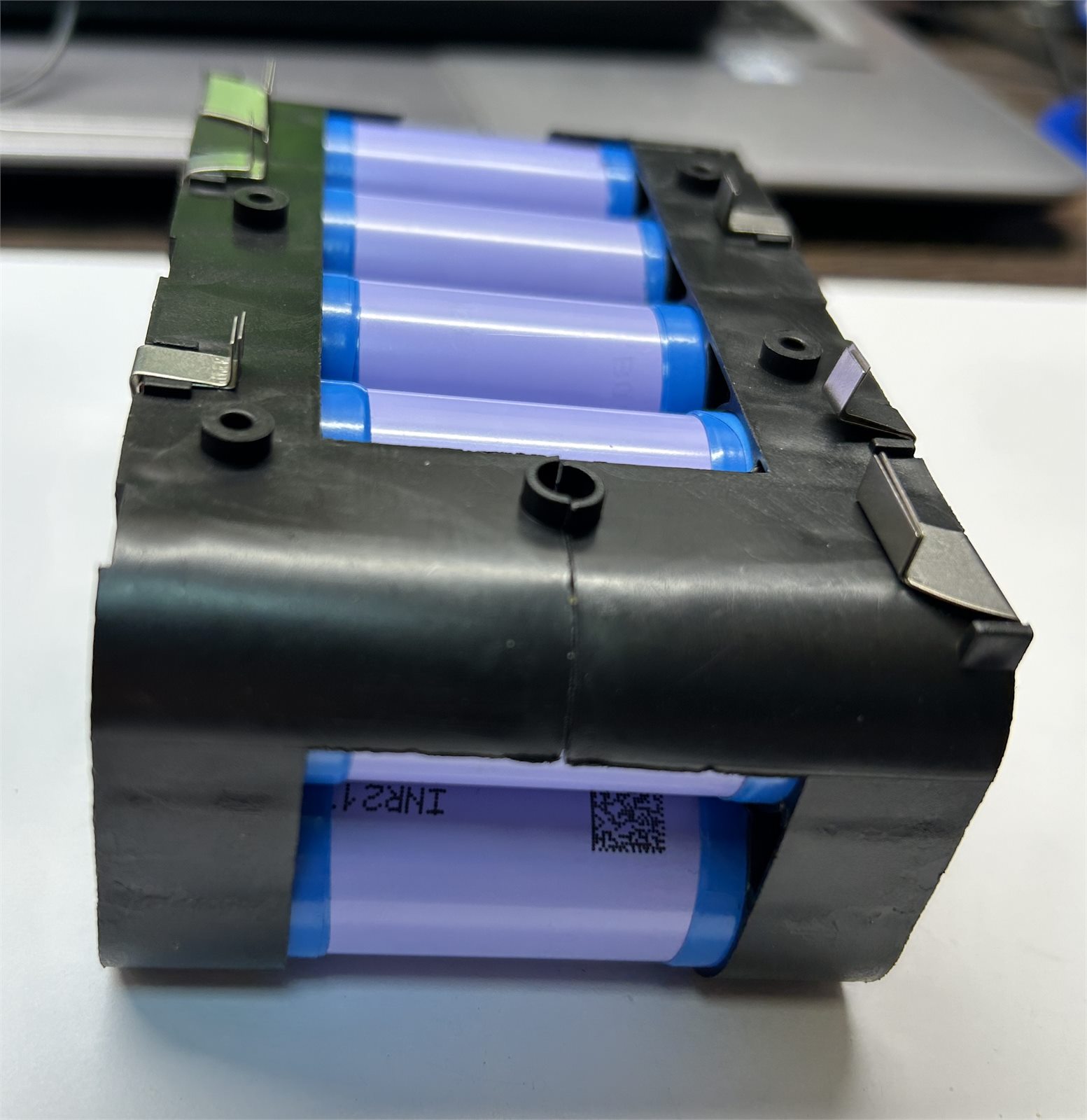

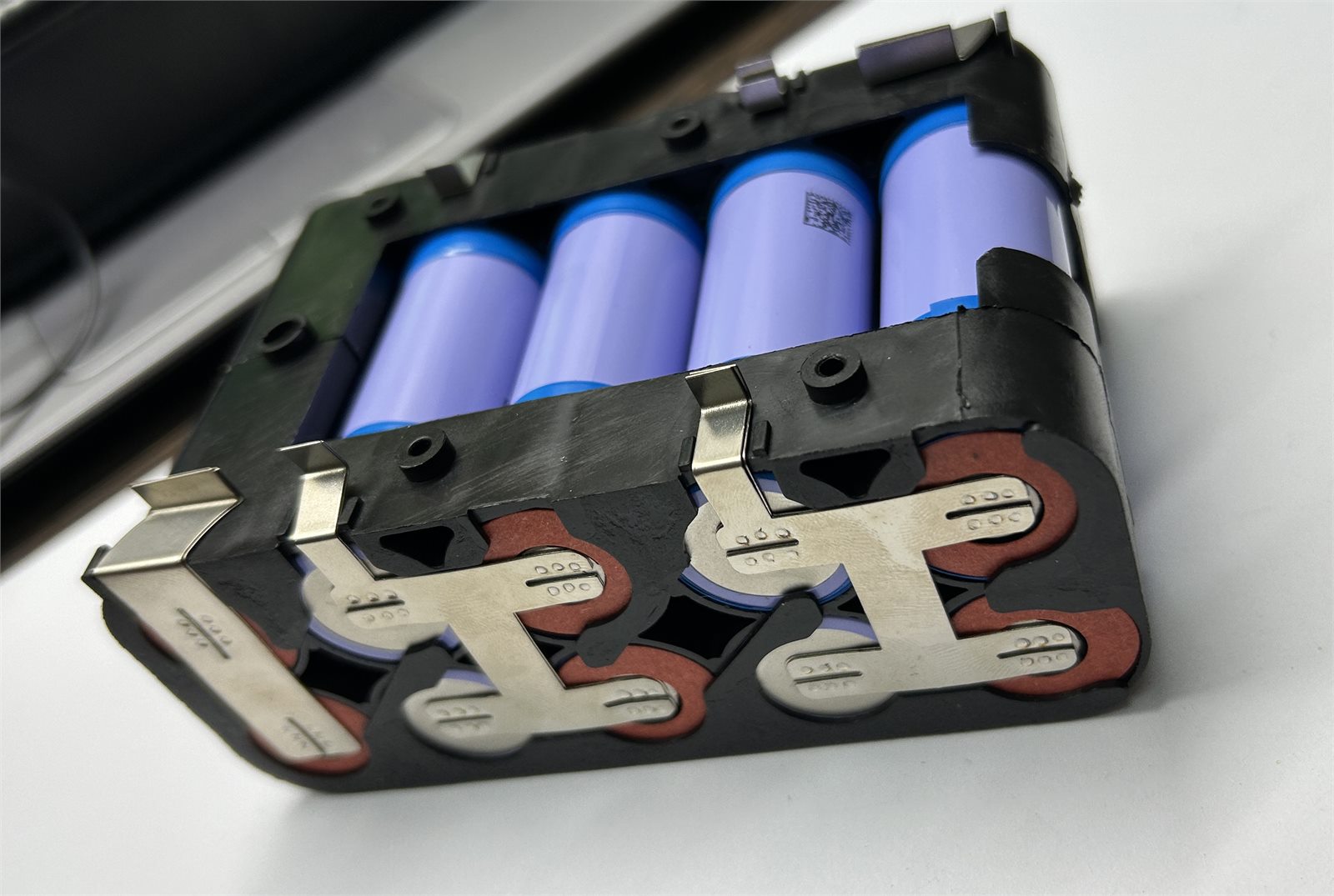

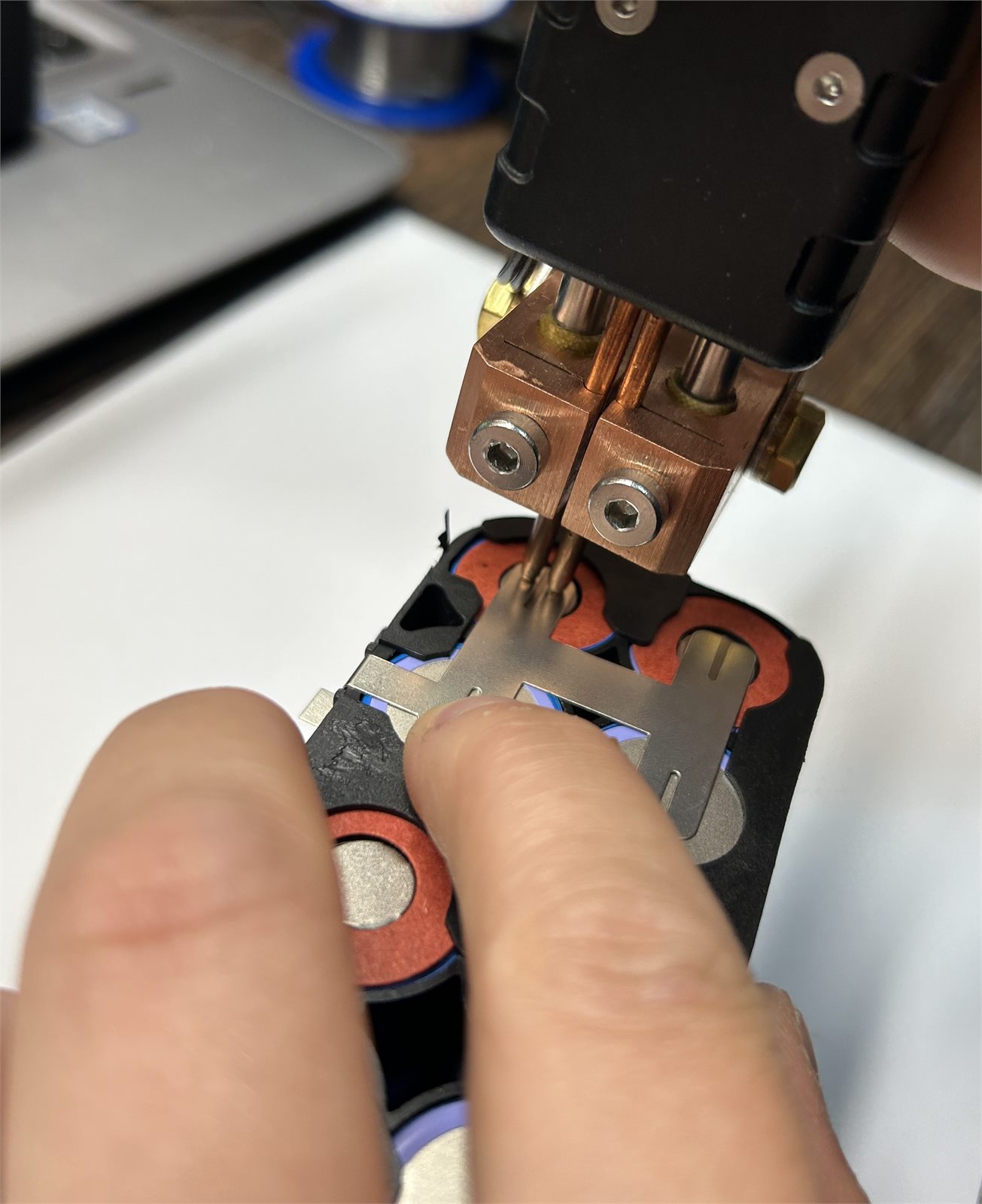

Завдання етапу: з'єднати елементи між собою нікелевими пластинами згідно зі схемою. У комплекті йде повний набір заводських нікелевих пластин товщиною 0,18 мм. Для штатного використання одного комплекту достатньо, але для високих навантажень можна додати другий або третій шар.

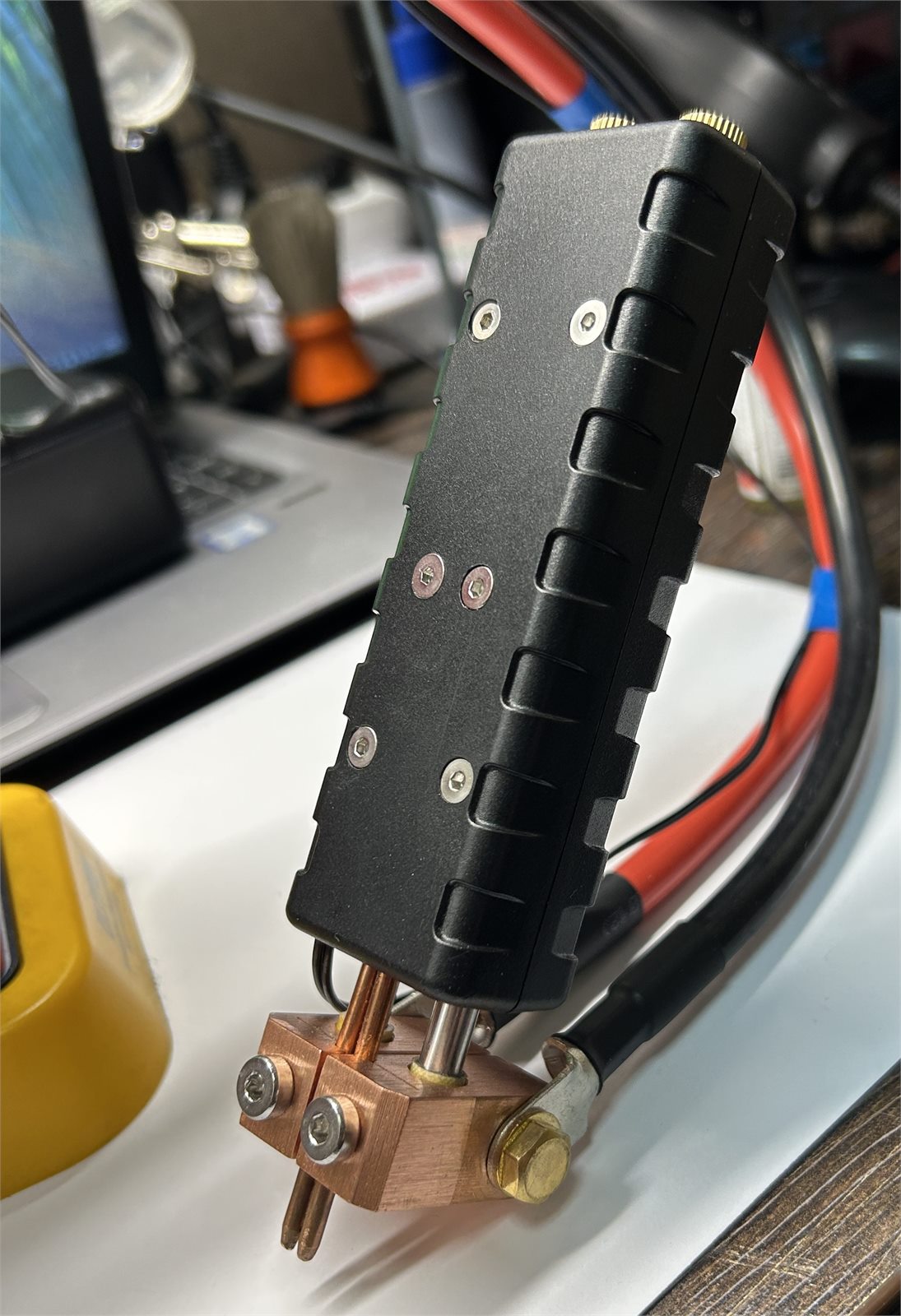

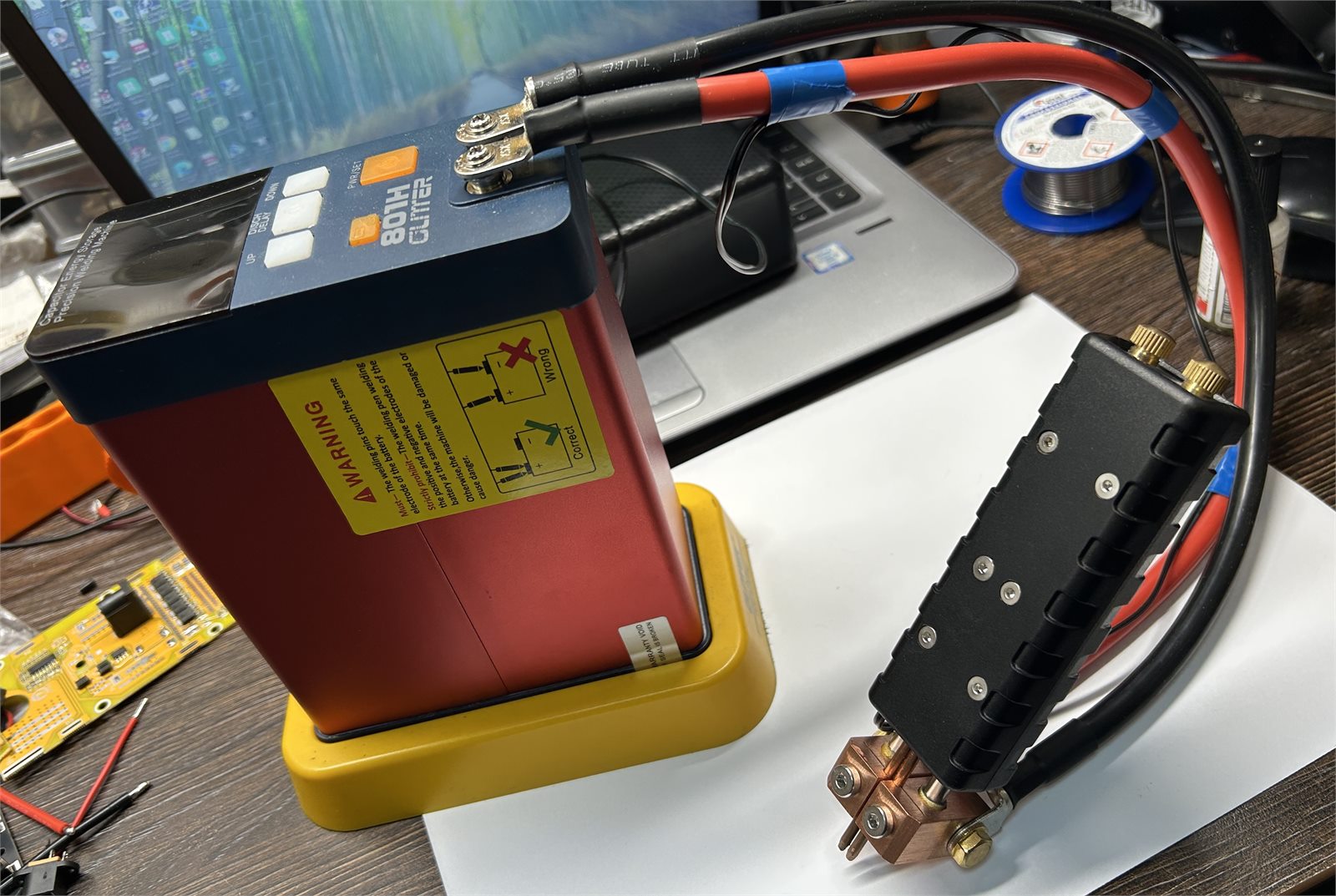

Ми у власних готових збірках часто використовуємо два шари заводських нікелевих пластин. Це дає кращу струмовіддачу, менше навантаження на самі перемички і менший нагрів під час важкої роботи інструмента.
6.1. Чому не паяти напряму до елементів
Акумуляторні елементи не варто паяти напряму до плюса і мінуса звичайним паяльником. Корпус елемента і внутрішня структура не люблять тривалого нагріву. Правильний шлях для силової збірки - точкове зварювання нікелю коротким імпульсом.
6.2. Як виглядає нормальна точка зварювання
Якісна точка має добре тримати нікель, але не повинна пропалювати стрічку або перегрівати елемент. Після зварювання нікель не має відриватися від легкого контрольного підняття, але й не потрібно силою відривати пластини від елементів: це може пошкодити контакт.
| Ознака | Що означає | Що робити |
|---|---|---|
| Нікель легко відходить | слабкий імпульс або поганий контакт електродів | перевірити режим, притиск і чистоту поверхні |
| Є прогар або сильне почорніння | надто сильний імпульс або перегрів | зменшити режим і перевірити електроди |
| Точки рівні і нікель тримається | режим підібраний правильно | продовжувати зварювання за схемою |
6.3. Один, два або три шари нікелю
Один комплект нікелевих пластин достатній для штатного використання. Якщо акумулятор планується для екстремального навантаження, можна додати додаткові шари нікелю. Другий або третій шар можна робити готовими заводськими пластинами для відповідної збірки або нікелевою стрічкою, привареною поверх основного шару.

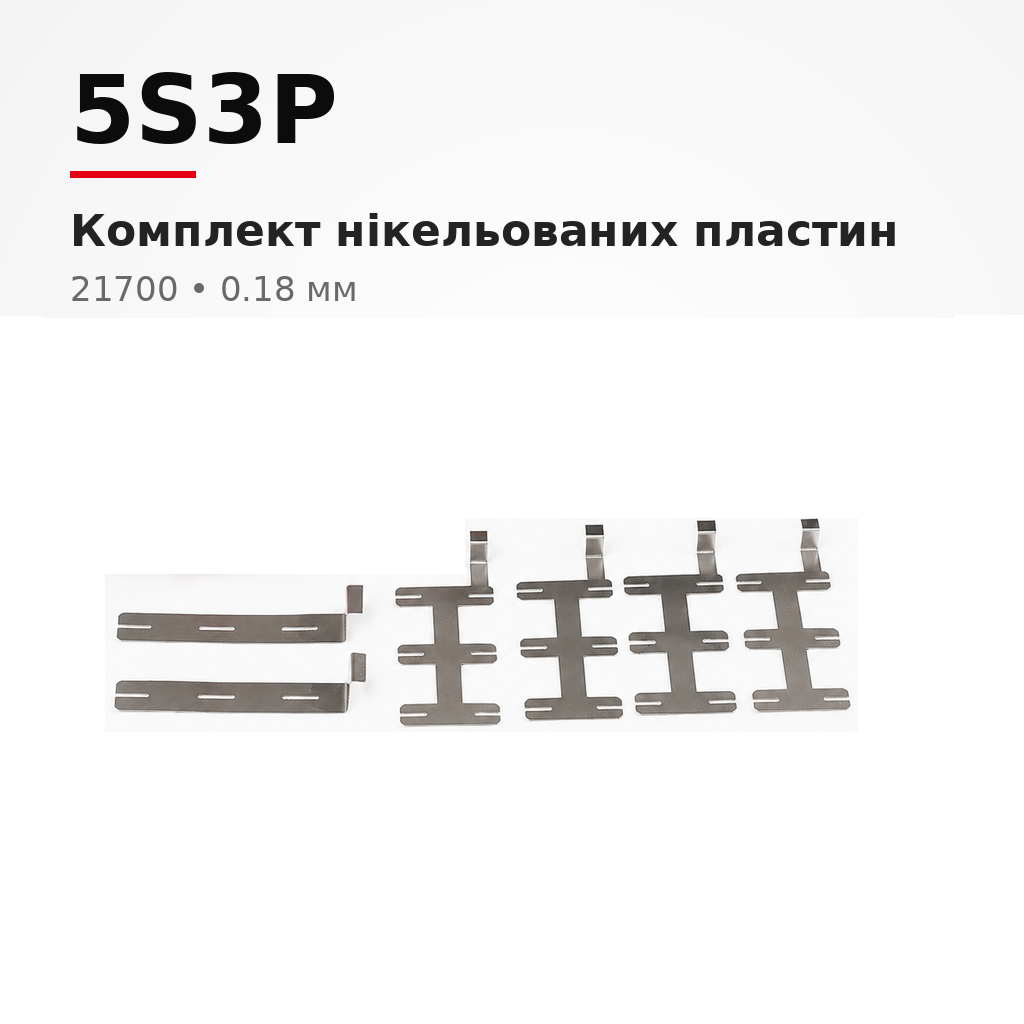

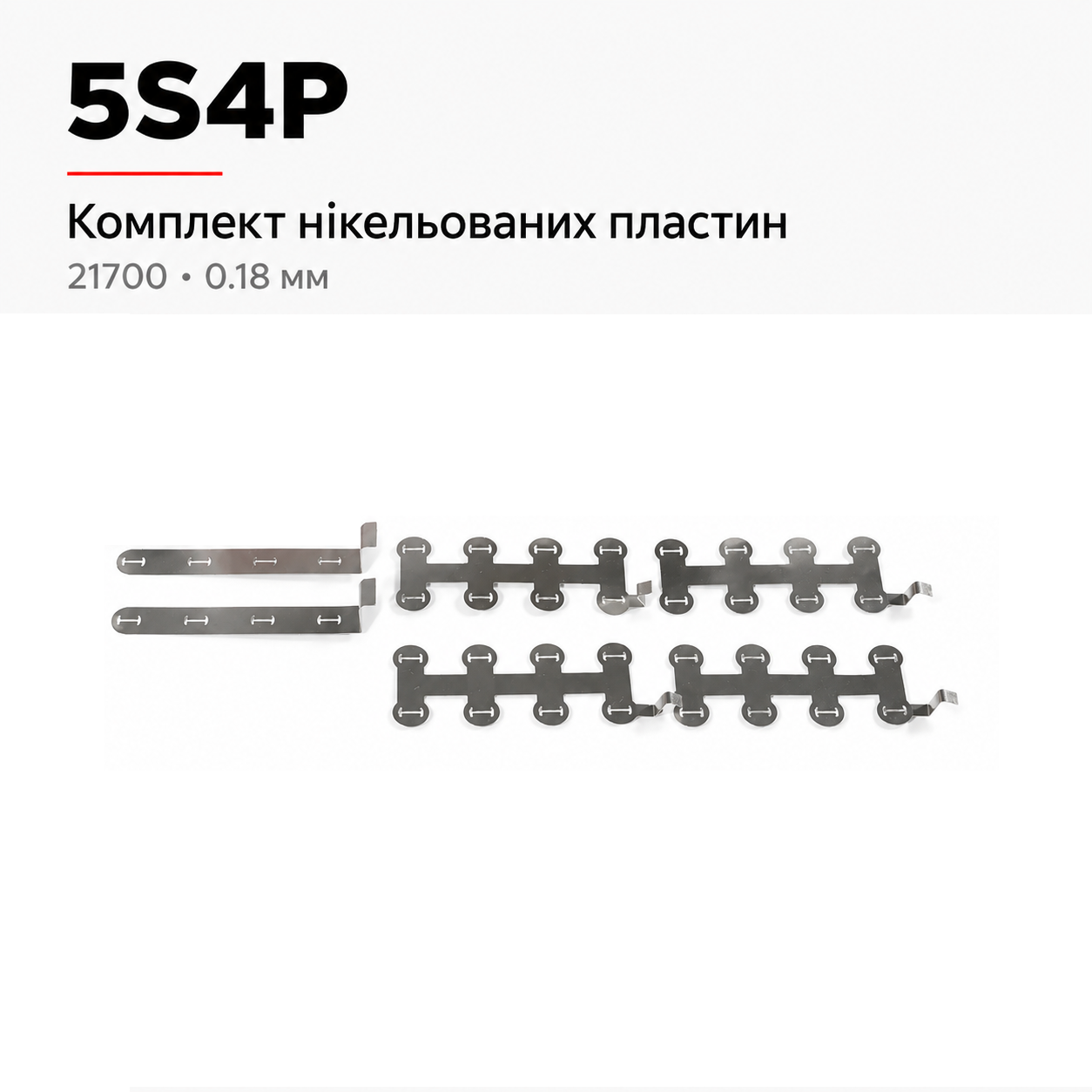

Щоб не вирізати пластини вручну, можна використати готові комплекти нікельованих пластин під потрібну конфігурацію: 5S1P, 5S2P, 5S3P або 5S4P. Вони зручні, коли потрібно зробити додатковий шар нікелю без підгонки форми на місці.
Головне - не робити хаотичну перемичку. Додатковий шар має підсилювати правильний струмовий шлях, а не створювати небезпечні короткі маршрути. Перед підсиленням перевірте схему ще раз.
- розкласти заводські пластини на елементах;
- перевірити відповідність схемі;
- приварити основний шар;
- за потреби додати другий шар;
- візуально перевірити всі точки.
- прогару нікелю;
- погано приварених точок;
- зміщення пластин під час зварювання;
- короткого замикання між сусідніми групами.
Показати додаткові фото етапу (7)
7. Монтаж BMS і термодатчика
Завдання етапу: встановити BMS на зварену батарейну збірку, завести нікелеві пластини у контактні отвори плати, правильно розмістити термодатчик і підготувати вузол до пропайки.
BMS - це не просто плата з індикатором. Вона контролює заряд, розряд, захист від перевантаження, короткого замикання і критичних режимів. Тому її монтаж має бути механічно рівним, електрично правильним і без випадкових замикань.
7.1. Підготовка перед встановленням BMS
- Перевірте, що нікелеві пластини після зварювання не мають зміщення і не торкаються сусідніх груп.
- Порівняйте розміщення BMS з фото і маркуванням на платі.
- Переконайтесь, що контакти BMS збігаються з потрібними точками батарейної збірки.
- Акуратно заведіть кінці нікелевих пластин у контактні отвори BMS.
- Закріпіть плату чотирма гвинтами з комплекту, не перекошуючи її.
7.2. Розміщення термодатчика
Термодатчик знизу BMS потрібно розмістити так, щоб він контактував саме з елементами. Якщо залишити його біля плати, він може некоректно реагувати на температуру батареї. Для акумулятора електроінструмента це важливо, бо під великим навантаженням нагрів елементів є одним з головних параметрів безпеки.
7.3. Пропайка контактів BMS
Після механічного встановлення BMS потрібно надійно пропаяти місця з'єднання з нікелевими пластинами. Робіть це уважно і по черзі. Поруч знаходяться різні потенціали батареї, тому випадкова крапля припою або інструмент між контактами може створити коротке замикання.
- нікель добре змочений припоєм;
- немає холодної пайки;
- немає перемичок між сусідніми контактами;
- після пайки флюс очищений.
- BMS прикручена рівно;
- термодатчик лежить на елементах;
- індикатор реагує після підключення;
- мультиметр не показує короткого замикання на виході.
Показати додаткові фото етапу (3)
8. Ізоляція, корпус та індикатор
Завдання етапу: підготувати батарейний блок до встановлення в корпус: додати діелектричний захист, розмістити індикатор заряду і переконатися, що всередині корпусу немає місць, де металеві частини можуть торкнутися корпусу або одна одної.
На цьому етапі акумулятор уже має зварені елементи і встановлену BMS, тобто всередині є повна робоча напруга збірки. Тому ізоляцію не варто сприймати як косметику. Це частина безпеки і довговічності.
8.1. Діелектрик на бокові частини
На бокові панелі клеїмо електрокартон або інший надійний діелектрик. Він відділяє струмопровідні частини від корпусу і зменшує ризик випадкового контакту при вібраціях, ударах або тривалій роботі інструмента.
8.2. Встановлення батарейного блоку в нижній корпус
Блок з елементами і BMS вставляємо в нижню частину корпусу без перекосу. Не потрібно тиснути силою. Якщо щось не сідає, краще зупинитись і перевірити, що заважає: нікель, дріт, край діелектрика або положення індикатора.
8.3. Індикатор заряду

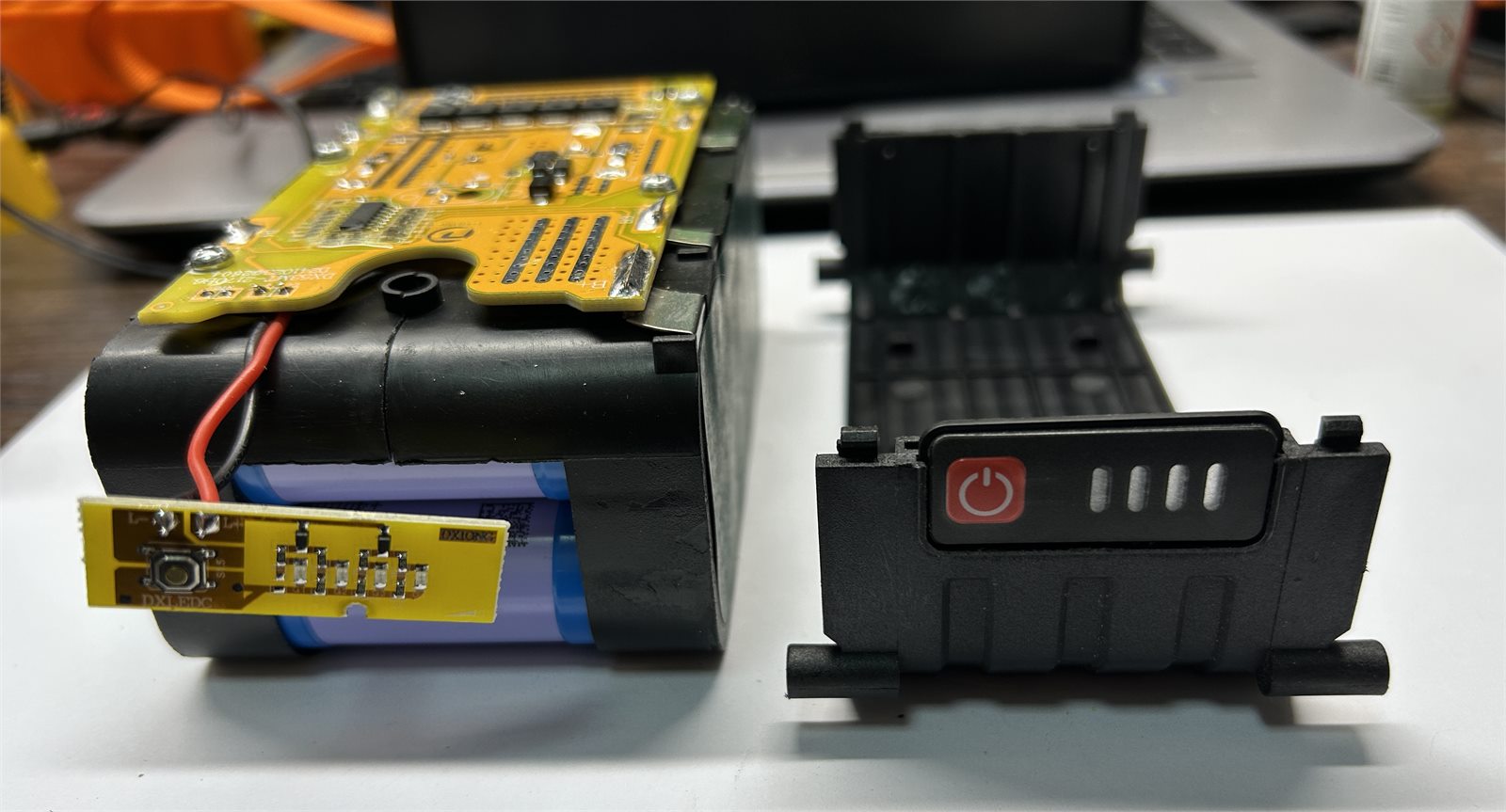

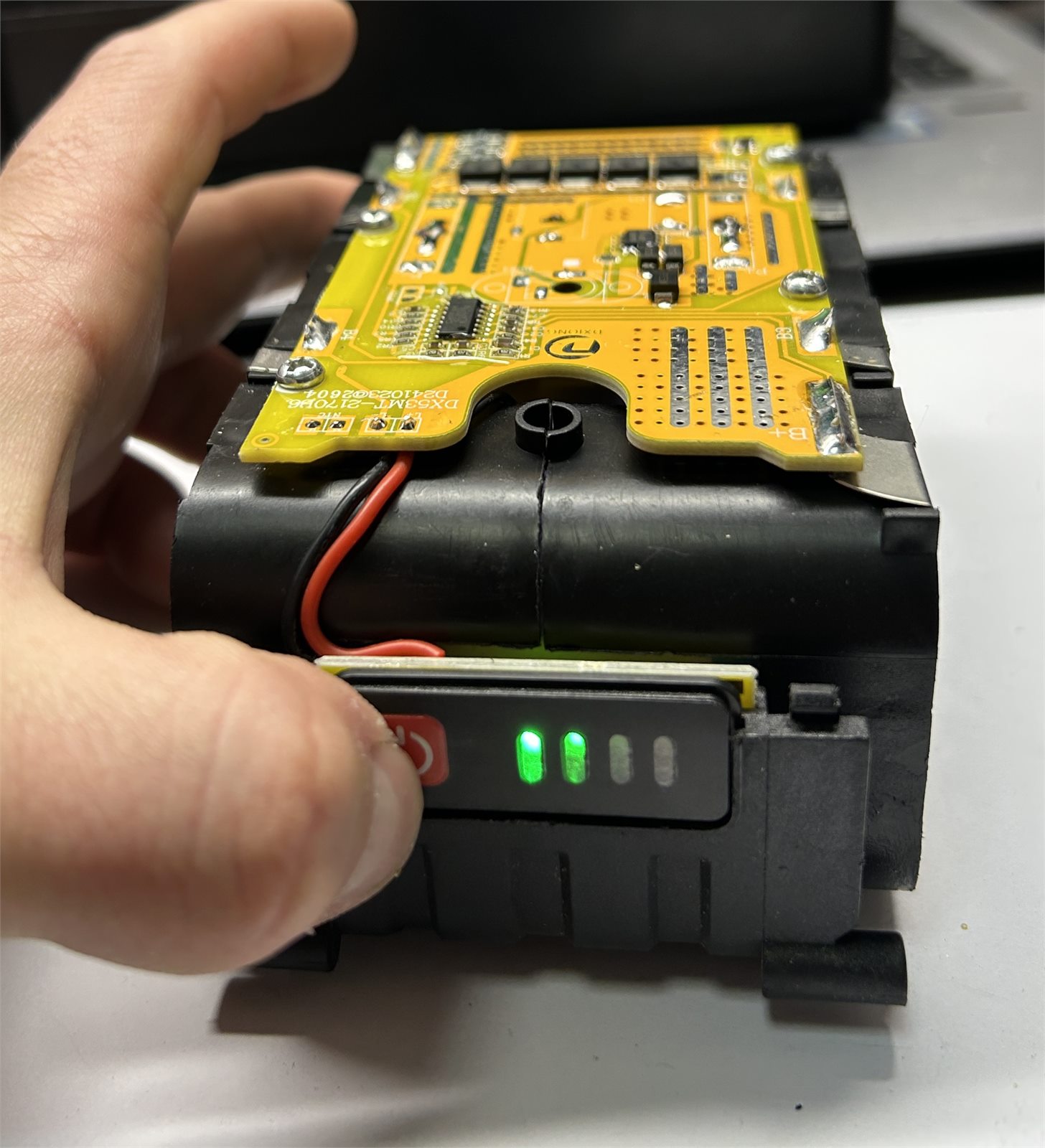

Індикатор встановлюється у штатне місце корпусу і підключається до BMS. Після встановлення потрібно перевірити, що кнопка індикатора натискається нормально, а сам індикатор показує рівень заряду.
- батарейний блок сидить рівно;
- діелектрик не заважає закриттю корпусу;
- індикатор стоїть у своєму місці;
- дроти не потрапляють під гострі краї.
- індикатор показує заряд;
- немає випадкового нагріву;
- немає запаху флюсу або підгорілої ізоляції;
- напруга на збірці відповідає очікуваній.
Показати додаткові фото етапу (3)
9. Підключення верхньої кришки
Завдання етапу: підключити підготовлену верхню кришку з контактною платою Dnipro-M до BMS. Потрібно припаяти три дроти: силовий плюс, силовий мінус і провід зарядки.
Це один з найбільш відповідальних моментів фінальної збірки. Верхня кришка вже має контакти для інструмента, тому помилка з полярністю може призвести до неправильного виходу на контактах акумулятора.
9.1. Послідовність підключення
- Покладіть верхню кришку поруч з корпусом так, щоб дроти не були натягнуті.
- Перевірте, який дріт відповідає плюсу, мінусу і зарядному контакту.
- Припаяйте дроти по черзі, не тримаючи паяльник на платі довше, ніж потрібно.
- Після кожного дроту візуально перевіряйте пайку і відсутність перемичок.
- Після завершення очистіть місце пайки від флюсу.
9.2. Укладання дротів

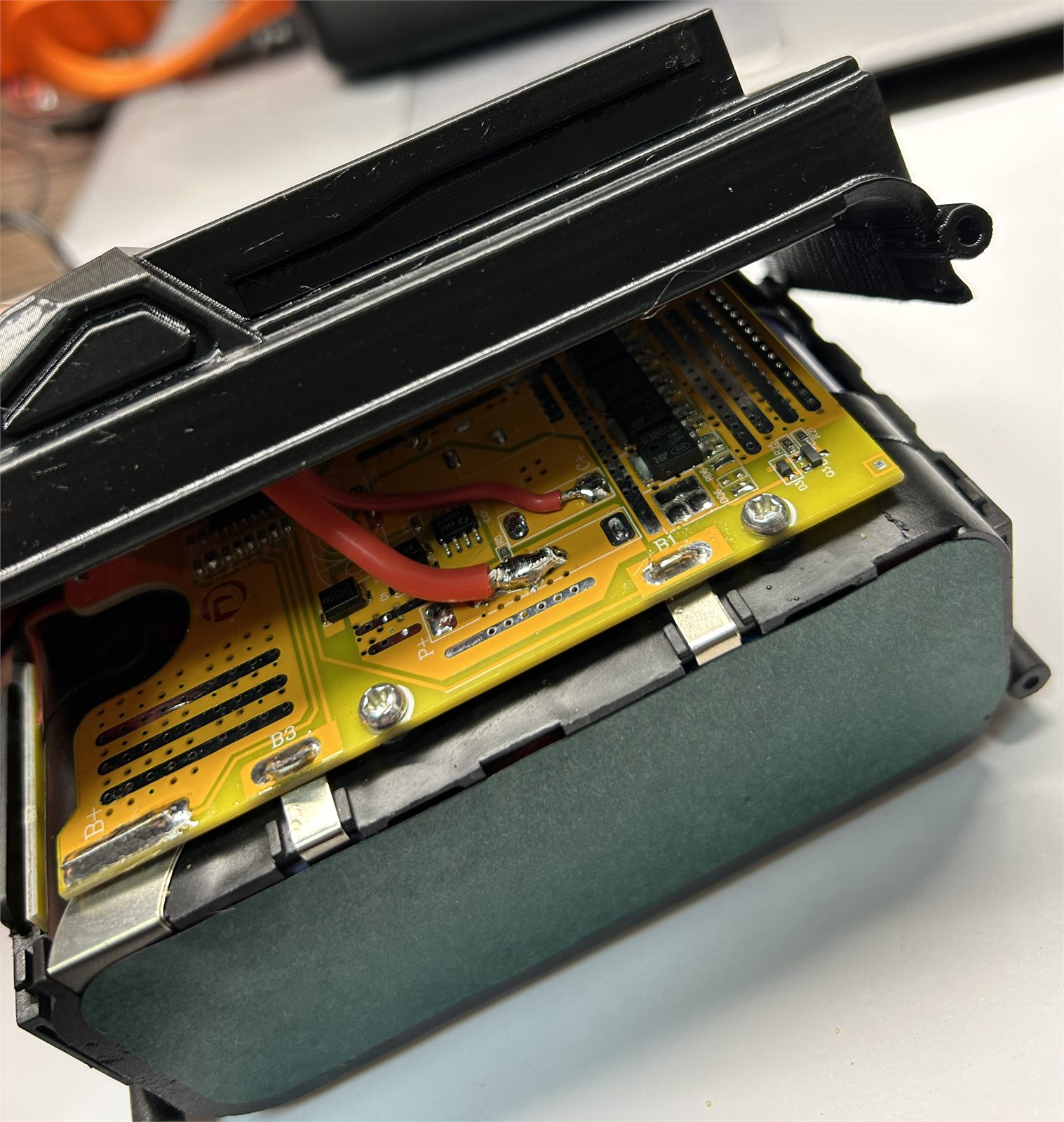

Дроти в комплекті мають оптимальну довжину, щоб не заважати закриттю корпусу. Їх потрібно акуратно вкласти у штатні місця. Не допускайте натягу, різких перегинів і затискання дротів між частинами корпусу. Якщо дріт потрапить під кришку, з часом він може перетертися або обірватися.
9.3. Пружина кнопки

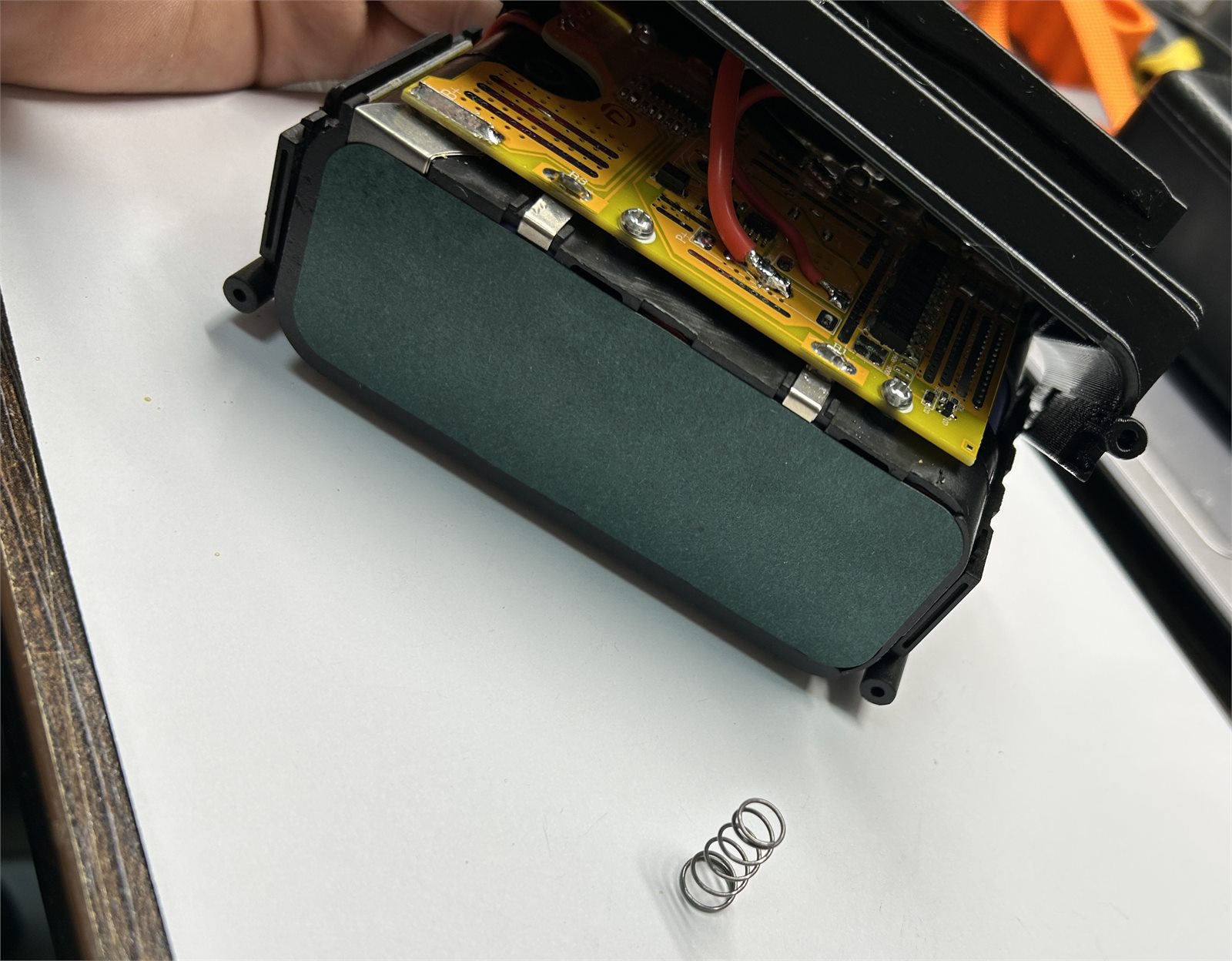

Перед закриттям верхньої кришки встановіть пружину кнопки у штатне місце. Після складання кнопка має нормально натискатися і повертатися назад. Якщо пружину забути або поставити неправильно, механіка фіксації акумулятора буде працювати погано.
- полярність на контактах верхньої кришки;
- якість пайки трьох дротів;
- відсутність короткого замикання;
- правильне укладання дротів.
- переплутати плюс і мінус;
- затиснути дріт корпусом;
- забути пружину кнопки;
- залишити флюс або краплю припою біля контактів.
Показати додаткові фото етапу (6)
10. Фінальна збірка корпусу

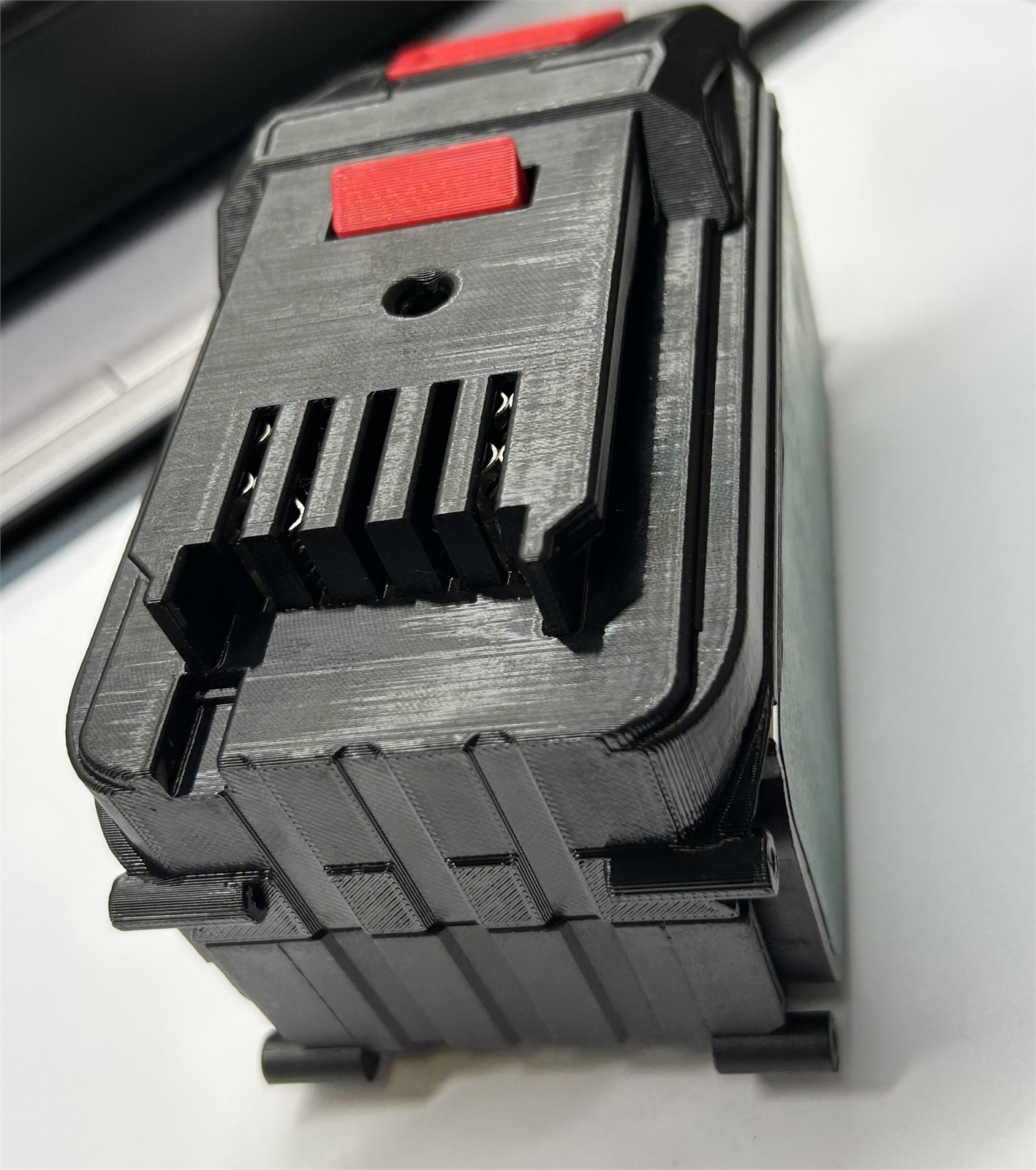

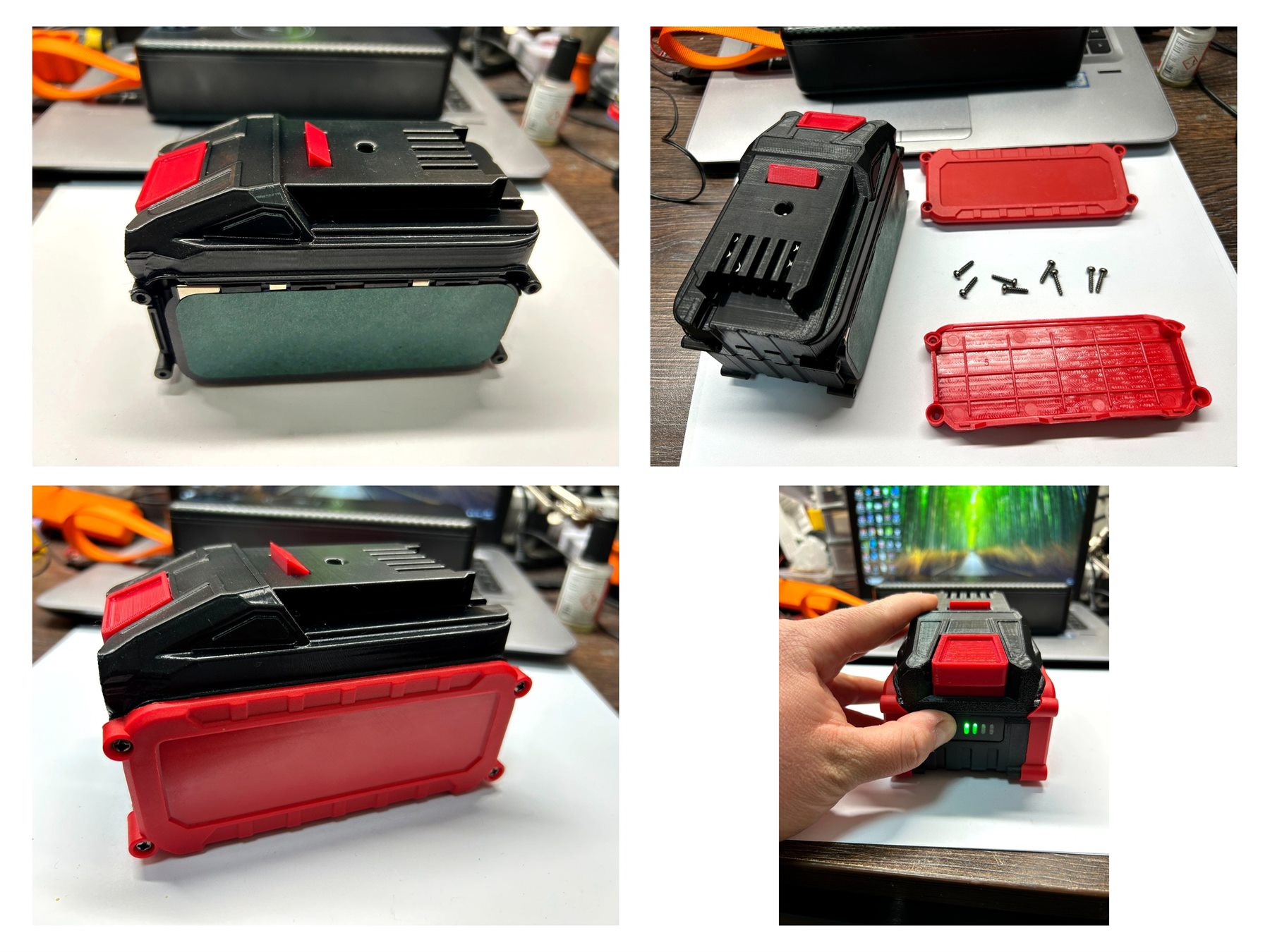

Завдання етапу: закрити корпус, встановити бокові кришки і перевірити механіку готового акумулятора. Після цього акумулятор уже має вигляд готового виробу, але перед використанням все одно потрібна фінальна електрична перевірка.

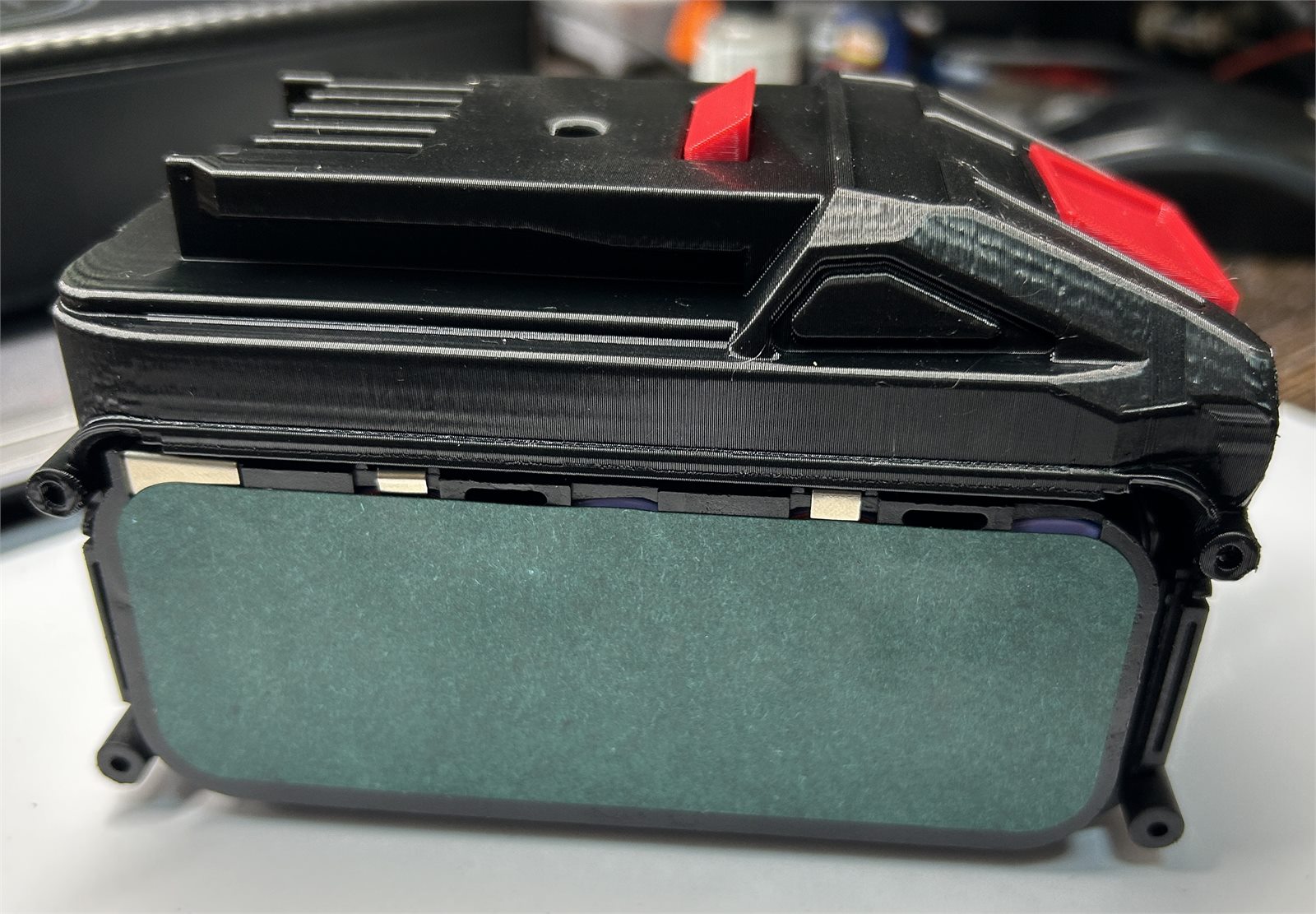

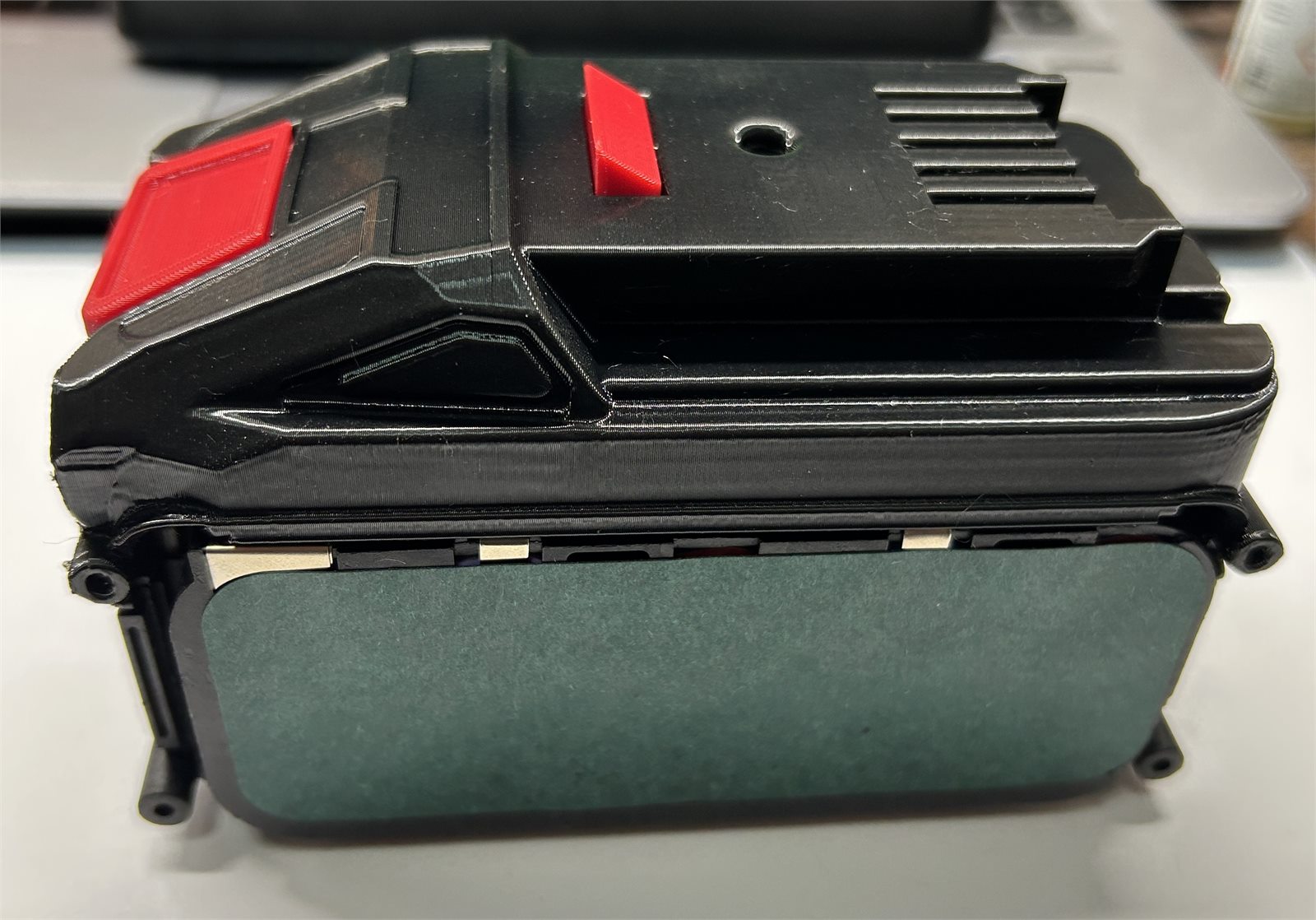

10.1. Закриття верхньої частини
Закривайте верхню кришку без сили. Якщо кришка не стає на місце, причина майже завжди всередині: дріт ліг не в той канал, пружина змістилась, індикатор або батарейний блок стоїть не до кінця. Не потрібно дотискати корпус, поки не зрозуміли, що саме заважає.

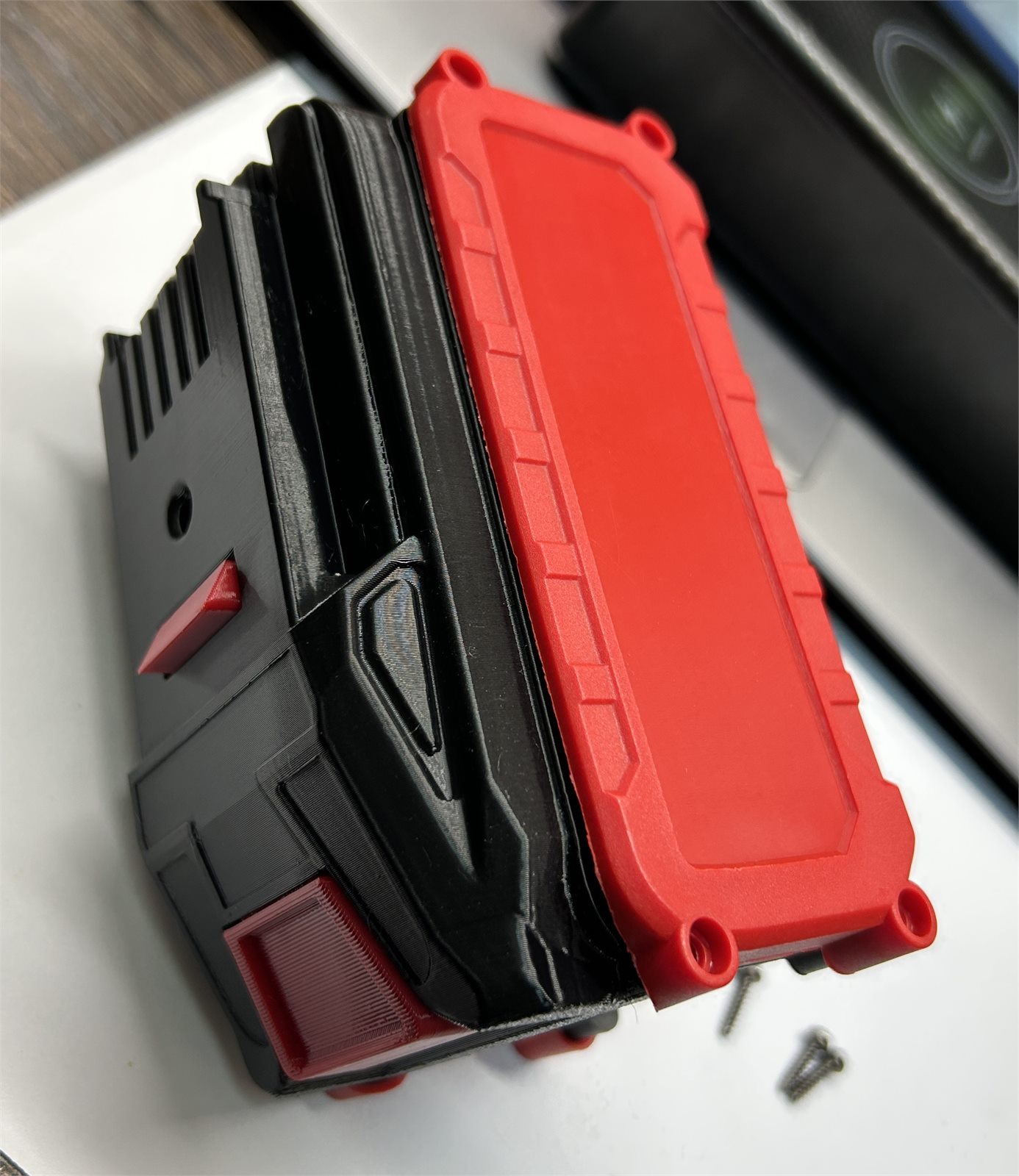

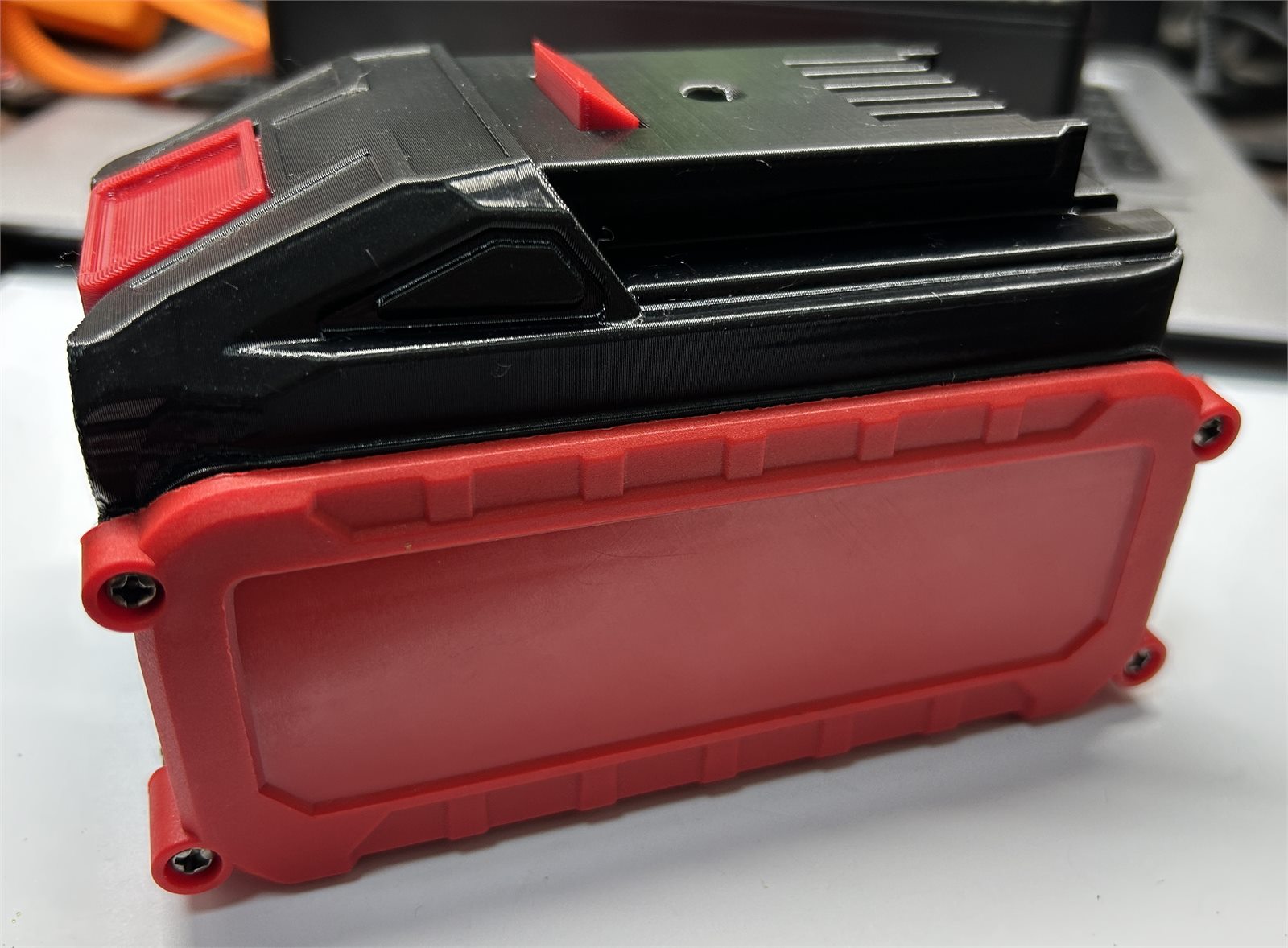

10.2. Бокові кришки і гвинти

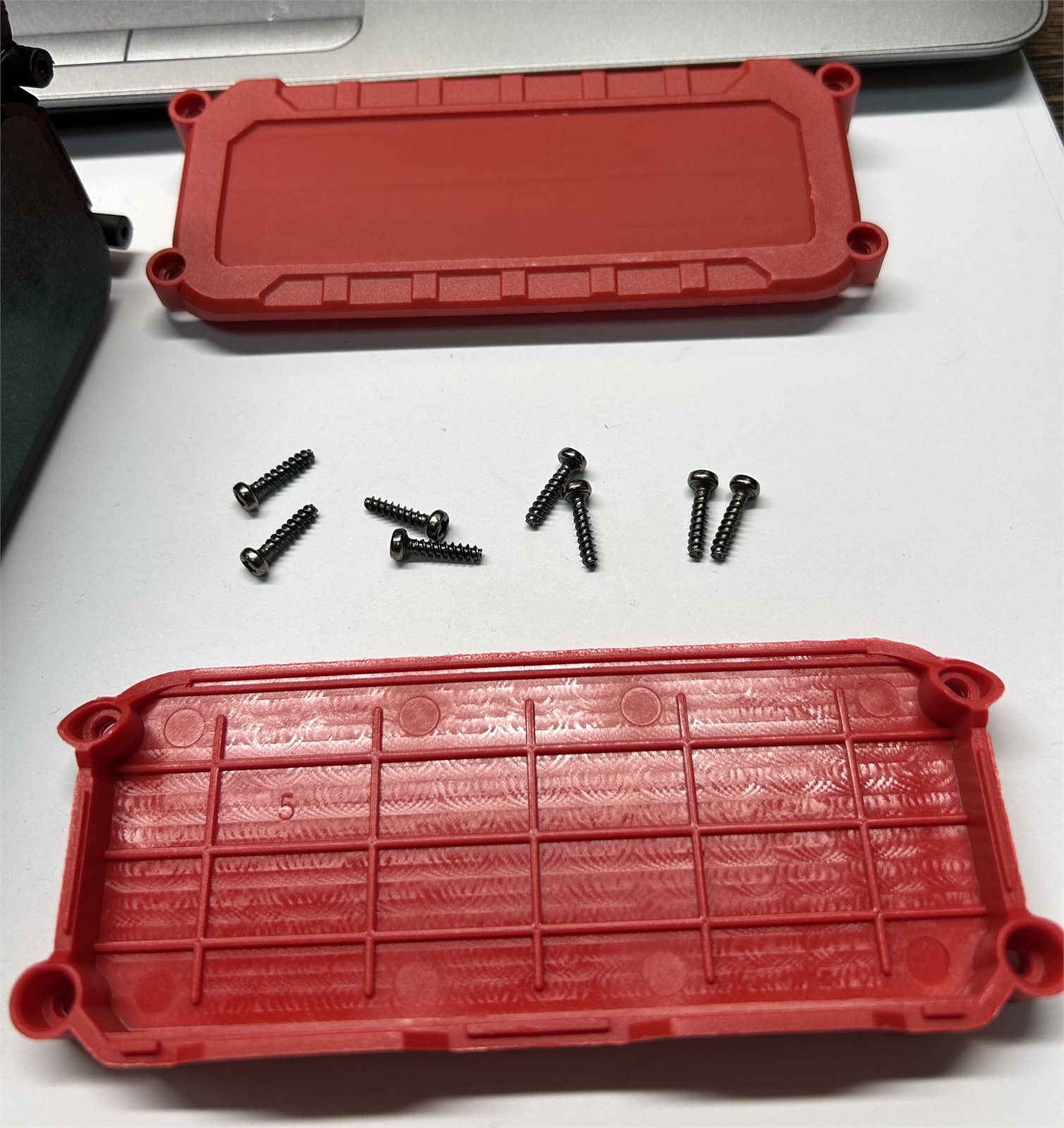

Бокові кришки прикручуються гвинтами з комплекту: по чотири гвинти на кожну сторону. На кришках уже є фірмова наклейка з базовою інформацією про акумулятор. За потреби її можна замінити або наклеїти свою, але для готового виробу вона допомагає швидко зрозуміти конфігурацію акумулятора.
10.3. Механічна перевірка
Після закручування корпус має бути міцним, без люфтів і перекосів. Кнопка фіксації має натискатися рівно. Акумулятор має нормально вставлятися в інструмент і зніматися без надмірного зусилля.
- дроти лежать у своїх місцях;
- пружина встановлена;
- кришка сідає без перекосу;
- нічого не потрапило між половинами корпусу.
- немає щілин і люфтів;
- кнопка працює;
- індикатор натискається;
- контакти не зміщені.
Показати додаткові фото етапу (6)
11. Фінальна перевірка, зарядка і перший тест
Завдання етапу: переконатися, що акумулятор електрично і механічно готовий до роботи. Навіть якщо всі попередні етапи виконані акуратно, перед підключенням до інструмента потрібно перевірити напругу, полярність, зарядку і роботу індикатора.
11.1. Перевірка мультиметром
- Перевірте напругу на основних контактах акумулятора.
- Переконайтесь, що плюс і мінус не переплутані.
- Перевірте, чи немає короткого замикання між силовими контактами.
- Натисніть кнопку індикатора і перевірте його роботу.
- Перевірте напругу на DC-роз'ємі, якщо плануєте використовувати його для зарядки.
11.2. Перевірка зарядки
Акумулятор має заряджатися на штатній зарядці Dnipro-M. Також у конструкції є DC-роз'єм, який може бути корисним, якщо штатної зарядки немає або потрібно заряджати через окремий зарядний пристрій з правильними параметрами. Зарядку через DC-роз'єм потрібно робити тільки відповідним зарядним пристроєм для 5S Li-Ion.
11.3. Перший тест на інструменті
Після перевірки мультиметром і зарядкою можна зробити перший короткий тест на інструменті. Почніть з легкого режиму, без максимального навантаження. Переконайтесь, що акумулятор тримається у посадці, контакти не гріються, інструмент працює стабільно, індикатор реагує нормально.
| Перевірка | Що має бути | Якщо не так |
|---|---|---|
| Полярність | плюс і мінус відповідають контактам | не підключати до інструмента, перевірити пайку |
| Індикатор | показує рівень заряду | перевірити підключення індикатора і BMS |
| Штатна зарядка | акумулятор приймає заряд | перевірити зарядний контакт і BMS |
| Перший запуск | інструмент працює стабільно | зупинити тест і перевірити контакти, напругу, нагрів |
Типові помилки і як їх уникнути
Цей блок варто перечитати перед початком збірки і ще раз перед фінальною перевіркою. Більшість проблем у саморобних акумуляторах виникає не через сам комплект, а через поспіх, неправильну полярність, слабку зварку або погану ізоляцію.
| Помилка | Чим небезпечна | Як уникнути |
|---|---|---|
| Різна напруга елементів | розбаланс, спрацювання захисту BMS, нестабільна робота | перевірити всі елементи мультиметром перед збіркою |
| Переплутана полярність | можна пошкодити BMS, елементи або інструмент | звіряти схему перед зварюванням, пайкою і фінальним тестом |
| Слабке точкове зварювання | нагрів, втрата контакту, просідання під навантаженням | підібрати режим зварювання і перевіряти якість точок |
| Погана ізоляція | ризик короткого замикання всередині корпусу | використовувати електрокартон, кільця на плюс і правильне укладання дротів |
| Затиснуті дроти | обрив, пошкодження ізоляції або коротке замикання | перед закриттям корпусу перевірити канали укладання дротів |
| Пропущена фінальна перевірка | ризик підключити до інструмента акумулятор з помилкою | перевірити напругу, полярність, зарядку і перший запуск |
Товари для цієї збірки
Нижче зібрані основні товари, які логічно пов'язані з цією інструкцією. Частину можна використати для самостійної збірки, а якщо не хочеться займатись зварюванням і пайкою, можна замовити готовий акумулятор Space Power.
легкий компактний акумулятор для коротших робіт
найуніверсальніший варіант для більшості задач
більше автономності і запасу по навантаженню
максимальна ємність у цій лінійці
якщо потрібен перевірений результат з гарантією
Комплект 5S1P 21700 Dnipro-M
Комплект 5S2P 21700 Dnipro-M
Універсальний варіант, на якому показано приклад збірки.
Купити комплект 5S2P
Комплект 5S3P 21700 Dnipro-M
Комплект 5S4P 21700 Dnipro-M
Елементи EVE 40P 21700
BMS 5S з індикатором
Готовий акумулятор 5S2P 8Ah
Готова збірка Space Power з перевіркою і гарантією.
Замовити готовий 8Ah
Готовий акумулятор 5S3P 12Ah
Готовий акумулятор 5S4P 16Ah
Якщо плануєте варити нікель у 2-3 шари, можна докупити готовий комплект нікельованих пластин під свою конфігурацію. Це зручніше, ніж вирізати перемички вручну, особливо для 5S2P, 5S3P і 5S4P.
Чому в назві товару може бути Makita: ці пластини зроблені під відповідну 5S-конфігурацію корпусної бази, яку ми використовуємо в цьому проєкті. Для цієї статті важливо обрати саме свій варіант 5S1P, 5S2P, 5S3P або 5S4P.
Додатковий комплект нікельованих пластин 5S1P
Додатковий комплект нікельованих пластин 5S2P
Додатковий комплект нікельованих пластин 5S3P
Додатковий комплект нікельованих пластин 5S4PЧому можна довіряти Space Power
Цей акумулятор не є випадковою переробкою корпусу. У конструкції поєднані перевірена BMS-платформа, корпусна база, власний PETG-верх під Dnipro-M, власна друкована контактна плата і практичне тестування збірок у реальному використанні.
Ми самі моделюємо верхню частину, контактну плату і адаптацію під Dnipro-M, а не просто вставляємо контакти в пластик.
Можна купити комплект для самостійної збірки або готовий акумулятор, який ми збираємо і перевіряємо перед продажем.
На готові акумулятори нашої збірки надається гарантія 1 рік. Якщо пошкоджена верхня частина або інший вузол, можемо допомогти з ремонтом чи заміною.
Також можемо виготовити акумулятор під конкретну задачу: на EVE 40P, Samsung 40T, Samsung 50S для більшої ємності або на tabless-елементах типу Ampace JP40 для дуже високих навантажень.
FAQ: часті питання про акумулятори Dnipro-M 21V
Чи це оригінальний акумулятор Dnipro-M?
Ні. Це сумісна власна розробка Space Power, а не оригінальний акумулятор Dnipro-M і не підробка. Він зроблений під посадку інструмента Dnipro-M і має власну конструкцію верхньої частини та контактної групи.
Чи заряджається акумулятор на штатній зарядці Dnipro-M?
Так, конструкція передбачає заряджання на штатній зарядці Dnipro-M. Також є додатковий DC-роз'єм, який можна використовувати з відповідним зарядним пристроєм для 5S Li-Ion.
Який комплект краще обрати для першої збірки?
Найуніверсальніший варіант - 5S2P 21700. Він дає хороший баланс ємності, ваги і струмового запасу. Для максимальної автономності краще дивитися 5S3P або 5S4P.
Чи можна зібрати акумулятор без точкового зварювання?
Для якісної силової Li-Ion збірки точкове зварювання практично обов'язкове. Паяти напряму до елементів не радимо, бо тривалий нагрів може пошкодити елемент.
Чому використовуються елементи 21700?
Формат 21700 добре підходить для електроінструмента: він дає хороший баланс ємності, струмовіддачі і ресурсу. У таких збірках можна використовувати Samsung 40T, EVE 40P, Samsung 50S або інші якісні високострумові елементи.
Що таке tabless-елементи?
Tabless - це конструкція елемента з покращеним струмовим шляхом всередині банки. Такі елементи краще підходять для дуже великих навантажень, менше гріються в екстремальних режимах і можуть бути цікавими для потужного інструмента.
Чи можна використовувати б/в елементи?
Можна технічно, але ми не радимо. Б/в елементи часто мають різну ємність, внутрішній опір і реальний стан. Для надійного акумулятора краще використовувати нові оригінальні елементи з однієї партії.
Чи потрібно докуповувати додатковий комплект нікелю?
Для штатної збірки достатньо нікелевих пластин, які йдуть у комплекті. Додатковий комплект нікельованих пластин потрібен, якщо ви хочете підсилити збірку другим або третім шаром нікелю для важчих режимів роботи.
Чи можна замовити готовий акумулятор замість комплекту?
Так. Ми виготовляємо готові акумулятори Space Power під Dnipro-M, перевіряємо їх перед продажем і надаємо гарантію 1 рік.
Чи можна зробити індивідуальну збірку?
Так. Можна підібрати елементи під більшу ємність, вищу струмовіддачу або конкретний режим роботи інструмента.
Що робити, якщо пошкодилась верхня частина акумулятора?
Оскільки верхня частина і контактна група є нашою розробкою, ми можемо допомогти з ремонтом, заміною пошкодженого елемента або відновленням акумулятора після механічного пошкодження.
Зібрати самостійно чи замовити готовий акумулятор?
Якщо потрібен повний контроль над процесом - обирайте комплект для збірки. Якщо потрібен готовий перевірений результат - замовляйте акумулятор Space Power з підбором елементів, перевіркою і гарантією 1 рік.
- перевірена напруга на вихідних контактах;
- полярність плюса і мінуса не переплутана;
- індикатор заряду реагує на кнопку;
- акумулятор приймає заряд на штатній зарядці Dnipro-M;
- за потреби перевірена зарядка через DC-роз'єм;
- дроти не затиснуті корпусом, кришки закручені рівно;
- перший запуск виконаний без перегріву, запаху, іскріння або просідання контакту.
